Termistori (NTC TT2C) 10 kΩ
TT2 on lasikoteloitu NTC-termistori (negatiivinen lämpötilakerroin) lämpötilan mittaukseen ja valvontaan. B-arvo 3435 K ja 10 kΩ:n nimellisresistanssi ovat yleinen yhdistelmä mikro-ohjainpohjaisissa lämpötilamittauksissa. Anturi sopii elektroniikkaan, mittalaitteisiin ja prosessisovelluksiin, joissa tarvitaan pieni ja tarkka anturi sekä laaja lämpötila-alue.
Rakenne ja materiaali

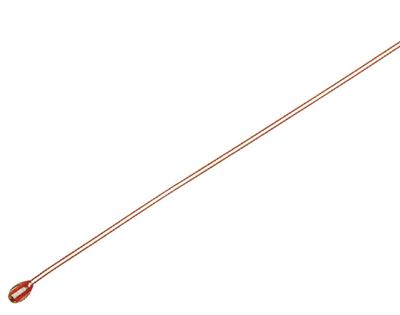

Termistorielementti on suljettu lasihelmeen, joka suojaa keraamista elementtiä kosteudelta ja kemiallisilta rasituksilta ja pitää resistanssin stabiilina. Helmen pituus on 2,2 ± 0,4 mm ja halkaisija Ø 1,3 ± 0,2 mm, joten anturi mahtuu pieniinkin mittauskohteisiin. Liitosjohtimet ovat Dumet-lankaa (Ø 0,2 mm), jonka lämpölaajeneminen on sovitettu lasiin, joten lasin ja johtimen välinen tiiviys säilyy lämpötilan vaihdellessa. Komponentin kokonaispituus on 65 ± 2 mm, ja se asennetaan läpiladontana.
Sähköiset ominaisuudet
Nimellisresistanssi on 10 kΩ lämpötilassa 25 °C, toleranssi ±1 % ja B-arvo B25/85 = 3435 K (±1 %). Datalehden mukaan 1 %:n resistanssitoleranssi vastaa lämpötilatarkkuutta ±0,27 °C lämpötilassa 25 °C, ja tarkkuus pysyy alle ±0,6 °C koko alueella 0...50 °C. Resistanssi on tyypillisesti noin 27,5 kΩ lämpötilassa 0 °C, noin 970 Ω lämpötilassa 100 °C, noin 110 Ω lämpötilassa 200 °C ja noin 57 Ω lämpötilassa 250 °C. Datalehdessä on resistanssitaulukko jokaiselle asteelle, joten mittaus voidaan linearisoida taulukolla tai B-arvolla.
Ympäristönkesto
Datalehden mukainen käyttölämpötila-alue on -40...+250 °C, joten anturi soveltuu myös erittäin korkeisiin lämpötiloihin, joita tavalliset epoksi- tai muovikoteloidut termistorit eivät kestä. Lasikotelo on tiivis ja kestää hyvin kosteutta ja kemiallista rasitusta.
Tekniset tiedot
- Valmistaja: TEWA Temperature Sensors (Puola)
- Sarja: TT2
- Valmistajan tuotekoodi: TT2-10KC8-3
- SKU: NTC-TT2C-10K
- Tyyppi: NTC-termistori, lasihelmi
- Nimellisresistanssi R25: 10 kΩ (25 °C)
- Resistanssitoleranssi: ±1 %
- B-arvo B25/85: 3435 K (±1 %)
- Lämpötilatarkkuus 25 °C:ssa: ±0,27 °C
- Käyttölämpötila-alue: -40...+250 °C
- Helmen mitat: pituus 2,2 ± 0,4 mm, halkaisija Ø 1,3 ± 0,2 mm
- Johtimet: Dumet, Ø 0,2 mm
- Kokonaispituus: 65 ± 2 mm
- Asennus: läpiladonta
Täydentävät tuotteet
TT2-sarjasta on saatavilla muita resistanssiarvoja ja B-arvoja eri mittausalueille ja sovelluksille.
