NTC-vastus (käynnistysvirran rajoitin) 1 Ω 16 A

B57364S on EPCOS/TDK:n NTC-käynnistysvirranrajoitin (Inrush Current Limiter, ICL), joka rajoittaa verkkojännitteen kytkemisen aiheuttamaa virtapiikkiä. Komponentti kytketään sarjaan kuorman kanssa. Kylmänä sen resistanssi on suuri ja se rajoittaa suodatuskondensaattoreiden latausvirtaa, ja jatkuvassa käytössä itsekuumeneminen laskee resistanssin pieneksi ja pienentää häviöitä. Tyypillisiä sovelluksia ovat hakkuriteholähteet ja moottoreiden pehmokäynnistys, esimerkiksi pölynimureissa.

Rakenne ja materiaali

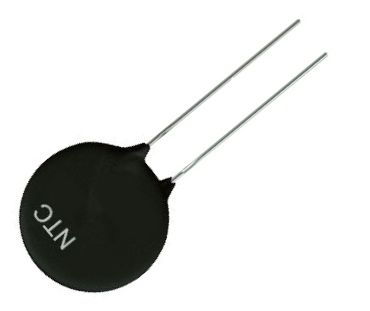

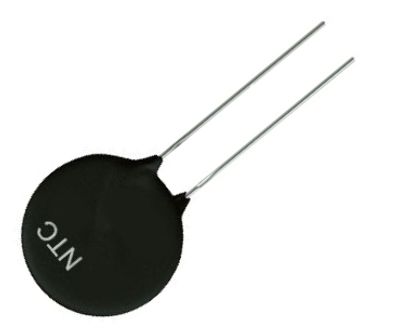

Termistorilevy on lakattu, ja liitosjohtimet ovat taivutettua tinattua kuparilankaa (Ø 1,0 mm, pituus väh. 25 mm), joten komponentti sopii läpiladontaan. Levyn halkaisija on enintään 21 mm, paksuus enintään 7 mm ja nastaväli 7,5 mm. Paino on noin 4 g. Komponentin pintaan on painettu valmistajan logo, NTC-merkintä ja resistanssiarvo.

Sähköiset ominaisuudet
Nimellisresistanssi on 1 Ω lämpötilassa 25 °C ja toleranssi ±20 %. Suurin jatkuva virta on 16,0 A (0...65 °C) ja suurin teho 5,1 W (25 °C). Resistanssi on täydellä kuormalla (Imax, 25 °C) enintään noin 0,021 Ω. Komponentti kestää sarjaan kytkettynä jopa 265 Vrms:n jännitteen. Datalehden mukainen kuormituskestävyys (Ctest) on 1000 µF 230 V AC:n ja 4000 µF 110 V AC:n verkossa.

Lämpöominaisuudet ja kestävyys
Ilmastoluokka on 55/170/21 (IEC 60068-1), eli käyttölämpötila-alue on -55...+170 °C. Lämpöhäviökerroin on noin 24 mW/K ja jäähtymisaikavakio noin 100 s ilmassa. Lämpökapasiteetti on noin 2400 mJ/K. Valmistaja ilmoittaa luotettavuustesteissä resistanssin muutokseksi alle 10 % kuumassa varastoinnissa (170 °C, 1000 h), lämpöshokissa (-55...+170 °C, 10 jaksoa), jatkuvassa kuormituksessa (1000 h, Imax) ja kuormitusjaksotestissä (1000 jaksoa), sekä alle 5 % kosteassa kuumuudessa (40 °C, 93 % RH, 21 vrk) ja suurimman sallitun kapasitanssin testissä. Täydellä kuormalla termistorin keskilämpötila voi nousta jopa 250 °C:een, joten komponentin ympärille tulee jättää riittävästi tilaa ja ilmankiertoa, eikä lämpöherkkiä tai syttyviä osia saa sijoittaa lähelle.

Komponentilla on UL-hyväksyntä (E69802), ja se on RoHS-yhteensopiva ja halogeeniton.

Tekniset tiedot

• Valmistaja: EPCOS / TDK
• Sarja: B57364S (S364)
• Valmistajan tuotekoodi: B57364S0109M000
• SKU: NTC-1R-16A
• Tyyppi: NTC-käynnistysvirranrajoitin (ICL), lakattu levytermistori
• Nimellisresistanssi R25: 1 Ω (25 °C)
• Resistanssitoleranssi: ±20 %
• Suurin jatkuva virta Imax: 16,0 A (0...65 °C)
• Suurin teho Pmax: 5,1 W (25 °C)
• Resistanssi Rmin (Imax, 25 °C): 0,021 Ω
• Suurin käyttöjännite: 265 Vrms (sarjaan kytkettynä)
• Kondensaattorikuorma Ctest: 1000 µF (230 V AC), 4000 µF (110 V AC)
• Lämpöhäviökerroin: noin 24 mW/K (ilmassa)
• Jäähtymisaikavakio: noin 100 s (ilmassa)
• Lämpökapasiteetti: noin 2400 mJ/K
• Ilmastoluokka: 55/170/21 (IEC 60068-1), -55...+170 °C
• Levyn halkaisija: max 21 mm
• Paksuus: max 7 mm
• Nastaväli: 7,5 mm
• Johtimet: tinattu kupari, Ø 1,0 mm, pituus väh. 25 mm
• Paino: noin 4 g
• Asennus: läpiladonta
• Standardit: IEC 60068-1, IEC 60539-1, UL (E69802), RoHS, halogeeniton
• Tullikoodi: 85334010

Täydentävät tuotteet
B57364S-sarjasta on saatavilla myös muita resistanssi- ja virta-arvoja (1...10 Ω, 7,5...16 A).
