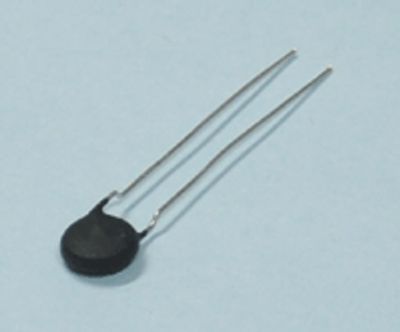

NTC-vastus 2,5ohm 5,5A (NTC-2R5-5.5A)

TDK:n (Epcos) valmistama B57236S-sarjan NTC-termistori on suunniteltu sisäänkytkentävirran (inrush current) rajoitukseen. Piirin kylmänä ollessa termistorin resistanssi on korkea, mikä rajoittaa käynnistysvirtapiikkiä, ja käytön aikana lämmetessään resistanssi laskee merkittävästi, jolloin häviöteho pysyy pienenä normaalikäytössä.

Rakenne: Komponentti on läpiladottava (THT), kotelon koko Ø11,5 × 5 mm, ja johtimien jakoväli on 5 mm.

Sähköiset ominaisuudet: Resistanssi on 2,5 Ω (+25 °C), toleranssi ±20 % ja huippuvirta 5,5 A. Nimellisteho on 2,1 W, ja materiaalivakio B on 2700 K.

Ympäristönkesto: Käyttölämpötila-alue on -55…+170 °C.

Käyttökohteet: Soveltuu teholähteiden, moottoriohjainten ja muiden induktiivista tai kapasitiivista kuormaa sisältävien piirien sisäänkytkentävirran rajoitukseen.

Tekniset tiedot:

• SKU / tilauskoodi: NTC-2R5-5.5A
• Valmistajan tuotekoodi: B57236S0259M
• Valmistaja: TDK (Epcos)
• Komponenttityyppi: NTC-termistori, sisäänkytkentävirran rajoitin (ICL)
• Resistanssi: 2,5 Ω
• Huippuvirta: 5,5 A
• Teho: 2,1 W
• Toleranssi: ±20 %
• B-materiaalivakio: 2700 K
• Käyttölämpötila: -55…+170 °C
• Kotelon koko: Ø11,5 × 5 mm
• Johtojen jakoväli: 5 mm
• Liitäntä: läpiladonta (THT)
