NTC-vastus M3-rengasliittimellä 5kΩ 0,15W (B577-5K)

B577-5K on TDK:n (EPCOS) B57703M-sarjan NTC-termistori (tilauskoodi B57703M0502G040), joka on kapseloitu metalliseen rengasliittimeen. Anturi on suunniteltu pintalämpötilan mittaukseen, esimerkiksi kotelojen ja jäähdytyselementtien lämpötilan seurantaan. NTC-termistorin resistanssi pienenee lämpötilan noustessa, joten sitä käytetään lämpötila-anturina esimerkiksi jännitteenjakopiirissä. Resistanssi on 5 kΩ ±2 % 25 °C:ssa ja B-arvo (B25/100) 3988 K ±1 %.

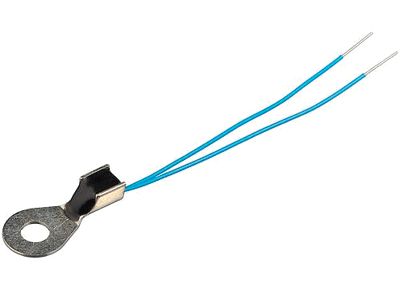

Rakenteessa termistori on suljettu metalliseen rengasliittimeen, jonka reiän halkaisija on 3,7 mm ja liittimen leveys 8,5 mm. Rengasliittimen kautta anturi kiinnitetään ruuvilla (M3) suoraan mitattavaan pintaan, ja metallinen liitin takaa hyvän lämpökytkennän. Kotelon paksuus on enintään 6,5 mm. Johtimet ovat PTFE-eristettyä hopeoitua nikkelilankaa (AWG 30), pituus 45 ±3 mm ja kuorittu pää 6 ±1 mm, ja anturin massa on noin 0,8 g.

Sähköiset ja lämpötekniset ominaisuudet ovat: enimmäisteho 150 mW (25 °C), ilmastoluokka 55/125/56 (IEC 60068-1), eli käyttölämpötila-alue on −55…+125 °C, ja testijännite 1 000 V AC (1 s). Häviökerroin ilmassa on noin 3 mW/K, eli 1 mW:n teho lämmittää anturia noin 0,33 K, joten mittavirta kannattaa pitää pienenä. Jäähtymisen aikavakio ilmassa on noin 50 s ja lämpökapasiteetti noin 150 mJ/K; arvot riippuvat asennustavasta. R/T-ominaiskäyrän 8016 mukaan resistanssi on noin 16,3 kΩ 0 °C:ssa, 5 kΩ 25 °C:ssa, noin 340 Ω 100 °C:ssa ja noin 171 Ω 125 °C:ssa. Pitkäaikaisvakaus on tyypillisesti alle 2 % (70 °C, 10 000 h), ja 1 000 h:n varastointi 125 °C:ssa muuttaa resistanssia alle 1 %.

Anturi on UL-hyväksytty (tiedosto E69802), ja sitä on suojattava nesteiltä ja liuottimilta: vettä tai muita nesteitä ei saa päästä anturin sisään esimerkiksi liittimen kautta. Johtimia ei saa taivuttaa suoraan anturin rungosta; taivutus on sallittu vähintään kaksinkertaisen johtimen halkaisijan + 4 mm päässä, ja taivutussäteen on oltava vähintään 0,75 mm. B577-5K sopii teollisuuden ja kulutuselektroniikan lämpötilanvalvontaan sekä mittaus- ja instrumentointisovelluksiin, joissa tarvitaan tarkkaa ja helposti asennettavaa pintalämpötila-anturia. Sarjasta löytyy useita muita resistansseja ja johtimen pituuksia.

Tekniset tiedot

• Valmistaja: TDK (EPCOS)
• Sarja: B57703M (M703)
• Valmistajan tunnus: B57703M0502G040
• Starelec SKU: B577-5K
• Tyyppi: NTC-termistori, metallikuorinen M3-rengasliitin, pintalämpötila-anturi
• Resistanssi (R25): 5 kΩ ±2 %
• B-arvo (B25/100): 3988 K ±1 %
• R/T-ominaiskäyrä: nro 8016
• Nimellislämpötila: 25 °C
• Enimmäisteho (P25): 150 mW
• Käyttölämpötila-alue: −55…+125 °C (ilmastoluokka 55/125/56, IEC 60068-1)
• Häviökerroin (ilmassa): noin 3 mW/K
• Jäähtymisen aikavakio (ilmassa): noin 50 s
• Lämpökapasiteetti: noin 150 mJ/K
• Testijännite: 1 000 V AC (1 s)
• Rengasliittimen reikä: Ø3,7 mm (M3)
• Rengasliittimen leveys: 8,5 ±0,5 mm
• Kotelon paksuus: max 6,5 mm
• Johtimet: PTFE-eristetty, hopeoitu nikkelilanka AWG 30
• Johtimen pituus: 45 ±3 mm
• Kuorittu pää: 6 ±1 mm
• Massa: noin 0,8 g
• Hyväksynnät: UL (E69802)
• Standardimerkinnät: RoHS-yhteensopiva
• Valmistusmaa: Itävalta
• Tullinimike: 85334010
