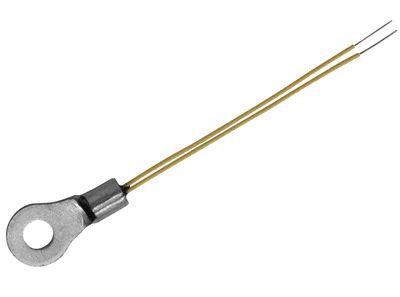

NTC-vastus rengasliittimellä 0,1W 10kohm (ALUG03-10K)

Vishay Intertechnologyn (Vishay BCcomponents) valmistama NTCALUG03A-sarjan ("Mini Lug") NTC-lämpötila-anturi on suunniteltu tarkkaan pintalämpötilan mittaukseen tiloissa, joissa käytettävissä on vain rajallisesti tilaa.

Rakenne ja materiaali: NTC-termistorisiru on epoksipinnoitettu ja juotettu pieneen, tinapinnoitettuun metalliseen rengasliittimeen. Pienikokoinen liitin ja nikkelijohdin vähentävät lämpötilagradienttia tavanomaisiin NTC-rengasliitinantureihin verrattuna, mikä parantaa mittaustarkkuutta. Anturi ei sovellu jatkuvaan kosketukseen veden tai muiden nesteiden kanssa.

Sähköiset ominaisuudet: Resistanssi on 10 kΩ mitattuna +25 °C:ssa (R25-arvo). Anturi kiinnitetään ruuviliitännällä (esim. rengasliittimen kokoon sopivalla ruuvilla) suoraan mitattavaan pintaan, mikä varmistaa hyvän lämpökontaktin.

Käyttökohteet ja standardit: Soveltuu erityisesti tietokonelaitteiden, MOSFET-transistorien, IC-piirien, tehoelektroniikan ja jäähdytyslevyjen lämpötilan valvontaan. Sarja on AEC-Q200-luokiteltu (grade 1) saatavilla olevana vaihtoehtona ja cULus-hyväksytty (tiedosto E148885, UL-luokka XGPU2/XGPU8).

Tekniset tiedot:

• SKU / tilauskoodi: ALUG03-10K
• Valmistaja: Vishay Intertechnology (Vishay BCcomponents)
• Tuotesarja: NTCALUG03A / LUG39A ("Mini Lug")
• Komponenttityyppi: NTC-termistori, rengasliitin-anturi
• Resistanssi (R25): 10 kΩ
• Teho: 0,1 W
• Liitäntä: rengasliitin (ruuvikiinnitys) + johtimet
• Standardimerkinnät: AEC-Q200 (grade 1, saatavilla), cULus (E148885)
