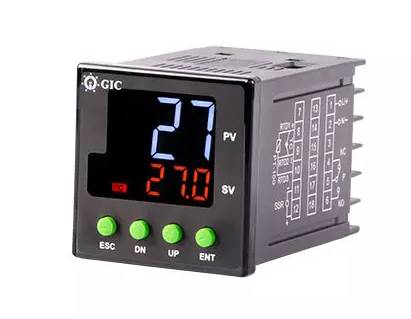

Ohjelmoitava digitaalinen lämpötilaohjain 90-270Vac (GIC-TCS4T300)

General Industrial Controlsin valmistama TCS4T300 on mikroprosessoripohjainen yksisilmukkainen lämpötilaohjain, joka tukee sekä ON-OFF- että PID-säätöä automaattisella viritystoiminnolla (auto-tune). Ohjain mahdollistaa jopa 8 ohjelmoitavan asetusarvon (SP1–SP8) käytön.

Rakenne ja liitännät: Kotelo on paneeliasenteinen, mitat 48 × 48 × 65 mm, asennusaukko 45 × 45 mm (+0,5 mm). Etupaneelin suojausluokka on IP65, kotelon IP30 ja liittimien IP20. Liitäntä toteutetaan M3-ruuviterminaaleilla (kiristysmomentti 0,5 Nm, johdinkoko AWG 22–12). Kotelomateriaali täyttää palamattomuusluokan UL94-V0.

Anturitulot: Ohjain tukee universaalia anturituloa: termoparit J, K, T, R ja S, PT100-vastusanturi (2- tai 3-johdinkytkentä) sekä mV-signaali (-5…56 mV, vain TCS4T300-mallissa). Mittaustarkkuus on ±0,5 % mittausarvosta tai ±2 °C (termoparit), ±0,5 % tai ±3 °C (PT100) taikka ±0,1 % täydestä asteikosta (mV) – kumpikin suurempi arvo pätee. Signaalin näytteistysaika on 50 ms.

Lähdöt: Ohjain tarjoaa kolme ohjelmoitavaa lähtöä. Lähtö 1 on releen tai SSR-ohjaimen (12 VDC, enintään 50 mA) vaihtokosketin, kontaktimateriaali AgNi. Lähtö 2 on SPST-tyyppinen relekosketin, 10 A / 250 VAC tai 24 VDC. Lähtö 3 on SPDT-vaihtokosketin, 5 A / 250 VAC tai 24 VDC. Releiden mekaaninen kestoikä on 10 miljoonaa (10⁷) kytkentää ja sähköinen kestoikä 100 000 (10⁵) kytkentää.

Syöttöjännite: Apusyöttöjännitealue on erittäin laaja, 90–270 V AC/DC, taajuudella 47/63 Hz. Tyypillinen tehonkulutus on 6 VA (240 VAC:ssa).

Ympäristönkesto ja standardit: Käyttölämpötila-alue on 0…+60 °C, varastointilämpötila -20…+75 °C. Kosteudenkesto on 85 % RH (ei kondensoituva), maksimikorkeus 2000 m, saasteluokka 2, ylijänniteluokka II. Ohjain täyttää CE- ja EMC-direktiivin vaatimukset sekä on RoHS-yhteensopiva.

Virheilmaisut ja suojaukset: Ohjain havaitsee anturin katkeamisen/rikkoutumisen, yli- ja alirajavirheet sekä SSR-oikosulun. Lisäksi saatavilla on hälytyslähtö (alarm output).

Käyttökohteet: Soveltuu teollisuuden lämpötilansäätöön uuneissa, kuivaimissa, muovinjalostuskoneissa ja muissa prosesseissa, joissa tarvitaan tarkkaa PID-säätöä ja joustavaa anturivalikoimaa.

Tekniset tiedot:

• SKU / tilauskoodi: GIC-TCS4T300
• Valmistajan tuotekoodi: TCS4T300
• Valmistaja: General Industrial Controls Private Limited
• Komponenttityyppi: ohjelmoitava digitaalinen lämpötilaohjain
• Syöttöjännite: 90–270 V AC/DC, 47/63 Hz
• Tehonkulutus: 6 VA (240VAC)
• Anturitulot: termopari J/K/T/R/S, PT100 (2-/3-johdin), mV (-5…56mV)
• Mittaustarkkuus: ±0,5 % PV tai ±2–3 °C (anturista riippuen)
• Lähtö 1: rele/SSR-ohjain (12VDC, 50mA), vaihtokosketin
• Lähtö 2: SPST, 10A / 250VAC tai 24VDC
• Lähtö 3: SPDT, 5A / 250VAC tai 24VDC
• Kontaktimateriaali: AgNi
• Mekaaninen/sähköinen kestoikä: 10⁷ / 10⁵ kytkentää
• Mitat (L×L×S): 48 × 48 × 65 mm
• Asennusaukko: 45 × 45 mm
• Suojausluokka: IP65 (etupaneeli) / IP30 (kotelo) / IP20 (liittimet)
• Käyttölämpötila: 0…+60 °C
• Varastointilämpötila: -20…+75 °C
• Liitäntä: M3-ruuviterminaali
• Palamattomuusluokka: UL94-V0
• Paino: n. 95 g
• Standardit: CE, EMC-direktiivi
• Standardimerkinnät: RoHS
