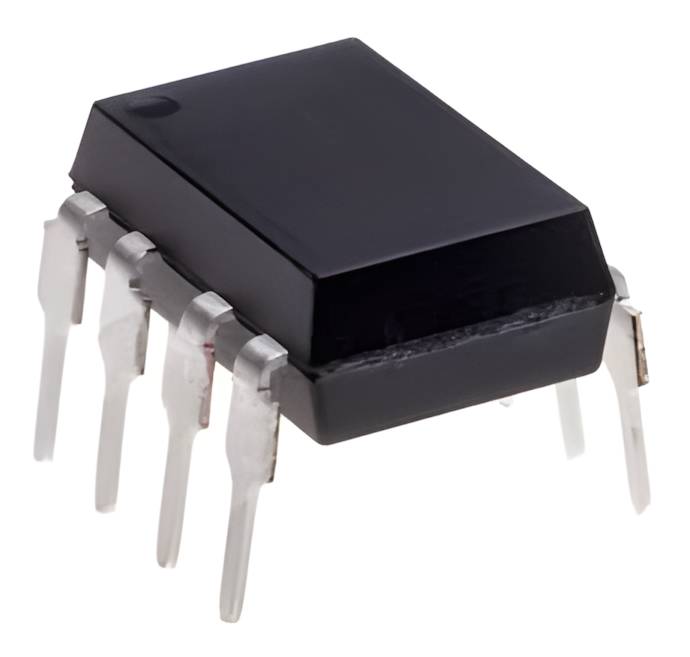

Operaatiovahvistin + Jännitereferenssi DIL-8 (LM10CLN)

Ainutlaatuinen yhdistelmäkomponentti, joka sisältää korkean tarkkuuden operaatiovahvistimen ja integroidun jännitereferenssin samassa kompaktissa 8-nastaisessa paketissa. Suunniteltu erityisesti akkukäyttöisiin sovelluksiin ja vähävirtaisiin mittausjärjestelmiin.

LM10CLN (valmistaja Texas Instruments / National Semiconductor) on todellinen klassikko analogiasuunnittelijoiden keskuudessa. Se on suunniteltu toimimaan poikkeuksellisen matalilla käyttöjännitteillä (jopa 1,1 V), mikä tekee siitä optimaalisen valinnan järjestelmiin, jotka toimivat esimerkiksi yhdellä 1,5 voltin paristolla. Integraatio operaatiovahvistimesta ja referenssijännitteestä mahdollistaa äärimmäisen tarkkojen mittausten ja vakaiden analogisten kytkentöjen toteuttamisen ilman tarvetta erillisille jännitteensäätöpiireille.

LM10CLN:n suurin etu on sen kyky ylläpitää vakaata toimintaa ja tarkkuutta laajalla käyttöjännitealueella. Koska siinä on integroitu referenssi, se säästää huomattavasti piirilevytilaa ja komponenttimäärää, mikä on kriittistä pienissä ja kannettavissa laitteissa.

Tärkeimmät ominaisuudet:

• Matalan jännitteen toiminta: Toimii luotettavasti jopa 1,1 V käyttöjännitteellä.

• Integroitu jännitereferenssi: Sisältää tarkan referenssijännitteen, mikä poistaa erillisen referenssikomponentin tarpeen.

• Erittäin pieni virrankulutus: Suunniteltu maksimoimaan paristokäyttöisten laitteiden toiminta-aika.

• Korkea tarkkuus: Matala offset-jännite ja hyvä lineaarisuus takaavat tarkat analogiset mittaukset.

• Standardi DIL-8-kotelo: Helppo asentaa kantoihin tai juottaa suoraan koekytkentälevyille.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: LM10CLN

• Tuotetyyppi: Operaatiovahvistin + Jännitereferenssi

• Kotelotyyppi: DIL-8 / DIP-8 (8-pin, THT läpiasennus)

• Käyttöjännitealue: 1,1 V ... 40 V

• Referenssijännite: Integroitu (tyypillisesti 200 mV)

• Valmistaja: Texas Instruments / National Semiconductor

Tyypilliset käyttökohteet:

• Akkukäyttöiset mittauslaitteet ja anturisovellukset

• Kannettavat audiolaitteet ja mikrofoniesivahvistimet

• Teollisuuden 4-20 mA virtasilmukkasovellukset

• Tarkkuusmittaukset, joissa tarvitaan vakaata referenssiä ja vahvistusta samassa paketissa

• Elektroniikkahuollot, vintage-laitteiden kunnossapito ja tarkkuuselektroniikan prototyypit

Vinkki asennukseen ja suunnitteluun: LM10CLN on erittäin monipuolinen, mutta vaatii huolellista suunnittelua erityisesti referenssin käytössä. Kun hyödynnät sisäänrakennettua referenssiä, varmista, että kuormitus pysyy sallituissa rajoissa, jotta referenssin vakaus ei vaarannu. Käytä aina 100 nF suodatinkondensaattoria käyttöjännitenastojen välillä lähellä piiriä. Koska kyseessä on erittäin herkkä ja matalajännitteinen piiri, vältä pitkiä signaalijälkiä, jotka voivat poimia ympäristön kohinaa. Jos korjaat vanhaa laitetta, varmista, että syöttöjännite on vakaa ja ettei virtalähteessä ole merkittäviä häiriöpiikkejä.
