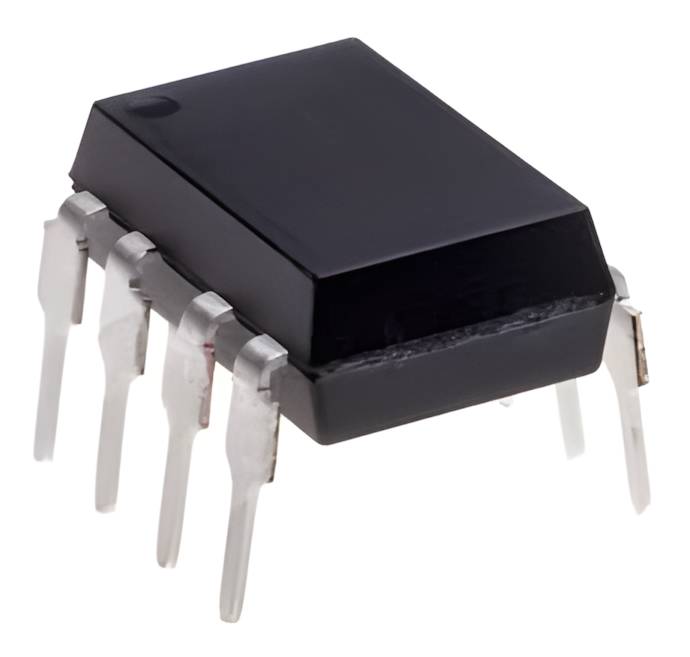

Kaksikanavainen J-FET-operaatiovahvistin DIL-8 (MC34002P)

Korkean suorituskyvyn, matalakohinainen ja nopeatoiminen kaksikanavainen operaatiovahvistin, jossa on J-FET-tulotaso. Suunniteltu erityisesti tarkkuutta vaativiin analogisiin sovelluksiin, audiokytkentöihin ja signaalinkäsittelyyn.

MC34002P (valmistaja ON Semiconductor / Motorola) on laadukas "Dual Op-Amp", joka hyödyntää J-FET-teknologiaa (Junction Field-Effect Transistor) sisääntuloasteessaan. Tämä ratkaisu tarjoaa erittäin korkean tulovastuksen (Input Impedance) ja matalan bias-virran, mikä tekee piiristä optimaalisen käytettäväksi yhdessä korkeaimpedanssisten lähteiden, kuten keraamisten mikrofonien, pietsosensoreiden tai tarkkuusantureiden kanssa. Komponentti on pakattu perinteiseen 8-nastaiseen DIL-8 (DIP-8) läpiasennettavaan koteloon, joka on erinomainen valinta prototyyppien rakentamiseen, oppilaitoskäyttöön ja vanhojen laitteiden huoltoon.

MC34002P:n suurin etu on sen kyky käsitellä signaaleja erittäin nopeasti (korkea slew rate) säilyttäen samalla alhaisen kohinatason. Tämä tekee siitä loistavan valinnan audiokäyttöön, esivahvistimiin ja aktiivisiin suodattimiin. Koska piiri sisältää kaksi itsenäistä vahvistinastetta samassa paketissa, se säästää tilaa ja komponenttikustannuksia samalla kun se tarjoaa erinomaisen kanavien välisen erotuksen (crosstalk).

Tärkeimmät ominaisuudet:

• J-FET-tulotaso: Erittäin korkea tulovastus (tyypillisesti teraohmeja) ja matala bias-virta vähentävät virheellisiä mittaustuloksia.

• Korkea nopeus: Suuri slew rate mahdollistaa signaalien nopean seurannan ilman vääristymiä.

• Matalakohinainen rakenne: Ihanteellinen audiokäyttöön ja pienten jännitteiden vahvistamiseen.

• Kaksikanavaisuus: Kaksi toisistaan riippumatonta operaatiovahvistinta yhdessä paketissa.

• Standardi DIL-8-kotelo: Helppo asentaa kantoihin tai juottaa suoraan koekytkentälevyille.

Tekniset tiedot:

• Tilauskoodi / Tuotekoodi: MC34002P

• Tuotetyyppi: Kaksikanavainen J-FET-operaatiovahvistin (Dual Op-Amp)

• Kotelotyyppi: DIL-8 / DIP-8 (8-pin, THT läpiasennus)

• Kaistanleveys (GBW): Optimoitu tarkkuus- ja audiosovelluksiin

• Slew Rate: Korkea nopeus (takaa transienttien toiston)

• Käyttöjännitealue: Laaja alue, optimoitu ±5V ... ±15V kaksipuoleiseen syöttöön

• Valmistaja: ON Semiconductor / Motorola

Tyypilliset käyttökohteet:

• Audiosignaalien esivahvistus, sekoitus ja aktiiviset suodattimet

• Anturisignaalien vahvistus (esim. pii-anturit, piezot)

• Tarkkuusmittauslaitteet, joissa korkea tulovastus on välttämätön

• Signaalinkäsittely ja impedanssisovitus

• Elektroniikkahuollot, kunnossapito, vintage-audiolaitteiden korjaus sekä oppilaitosten laboratoriot

Vinkki asennukseen ja suunnitteluun: MC34002P:n nastajärjestys on standardi: Nasta 1 = Ulostulo A, Nasta 2 = Invertioiva tulo A, Nasta 3 = Ei-invertioiva tulo A, Nasta 4 = V- (negatiivinen jännite/maa), Nasta 5 = Ei-invertioiva tulo B, Nasta 6 = Invertioiva tulo B, Nasta 7 = Ulostulo B ja Nasta 8 = V+ (positiivinen jännite). Häiriöttömän toiminnan varmistamiseksi sijoita vähintään 100 nF suodatinkondensaattorit käyttöjännitteiden (V+ ja V-) ja maan välille mahdollisimman lähelle piirin nastoja. Koska kyseessä on J-FET-piiri, vältä tulojen jättämistä "kellumaan" ja varmista riittävä DC-paluureitti tulosignaaleille.
