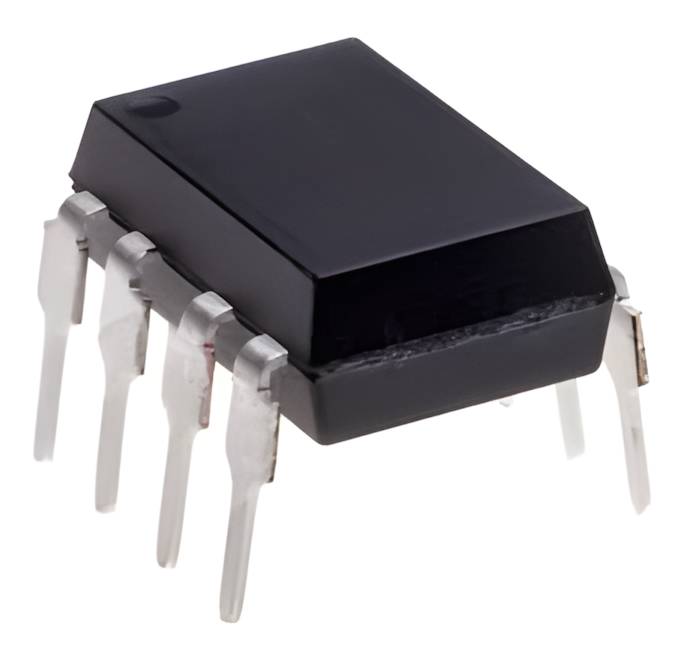

Operaatiovahvistin low noise, DIL-8

Operaatiovahvistin low noise, DIL-8

Operaatiovahvistin low noise, DIL-8

Varastossa 1 kpl
SKU#: NE5534N
Korkealaatuinen NE5534N-lownoise-operaatiovahvistin korkeatasoiseen äänentoistoon. Sisältää yhden erittäin vähäkohinaisen ja suorituskykyisen operaatiovahvistimen standardissa DIL-8 (DIP-8) -kotelossa. Erinomaisen dynamiikan, suuren kaistanleveyden ja pienen särökertoimen ansiosta se on audiopiirien standardi, joka sopii täydellisesti laadukkaisiin esivahvistimiin, studio-laitteisiin ja muihin vaativiin äänisovelluksiin.

Määräalennus

  • Tilaa 10+ hintaan 1,57 €/kpl
  • Tilaa 50+ hintaan 1,38 €/kpl
1,84 €
Toimitettavissa heti

Tuotekuvaus

Operaatiovahvistin Low-Noise DIL-8 (NE5534N)

Hifi- ja studiolaitteiden standardiksi muodostunut, erittäin vähäkohinainen ja nopea erillisoperaatiovahvistin.

NE5534N (usein myös NE5534) on korkealaatuinen, yksittäinen (Single) audiotason operaatiovahvistin, joka tunnetaan elektroniikkamaailmassa poikkeuksellisen alhaisesta kohinatasostaan, olemattomasta säröstään sekä suuresta toimintanopeudestaan. Se on suunniteltu erityisesti kaikkein vaativimpiin audiosovelluksiin, kuten mikrofoniesivahvistimiin ja studiolaitteisiin, joissa signaalin puhtaus on kriittinen tekijä.

Toisin kuin kaksoisveljensä NE5532, NE5534N-mallissa on erilliset nastat ulkoista taajuuskompensaatiota sekä offset-nollausta varten. Tämä antaa suunnittelijalle täyden vapauden optimoida vahvistimen kaistanleveys ja vakaus halutun vahvistuskertoimen mukaan (piiri on vakaa ilman ulkoista kondensaattoria vähintään 3x vahvistuksella, ja se voidaan kompensoida 22 pF kondensaattorilla yhtenäisyysvahvistukselle). Komponentti toimitetaan 8-nastaisessa DIL-8-läpiasennuskotelossa.

Tärkeimmät ominaisuudet:

  • Yksittäinen op-amp (Single): Yksi huippuluokan vahvistinkanava yhdessä piirissä, mikä mahdollistaa kanavien täydellisen erottelun ilman ylikuulumista (crosstalk).

  • Äärimmäisen matala kohinataso: Vain 3,5 nV/VHz tyypillinen kohinajännite tekee tästä yhden markkinoiden hiljaisimmista audiopiireistä.

  • Korkea nousunopeus ja suuri kaistanleveys: 13 V/µs nousunopeus ja 10 MHz kaistanleveys takaavat erinomaisen transienttitoiston ja säröttömän vasteen korkeillakin taajuuksilla.

  • Suuri ulostulon ajokyky: Pystyy ohjaamaan vaivattomasti matalaimpedanssisia kuormia (kuten 600 ohmin linjalähtöjä) ja tarjoamaan suuren lähtöjännitteen heilahduksen.

  • DIL-8-kotelointi: Helppo juottaa käsin, käyttää koekytkentälevyillä tai asettaa valmiisiin IC-kantoihin.

Tekniset tiedot:

  • Tyyppi: NE5534N / NE5534

  • Kotelotyyppi: DIL-8 / DIP-8 (Dual In-Line, läpiasennus)

  • Kanavien määrä: 1 (Yksittäinen op-amp)

  • Käyttöjännitealue: Kaksipuolinen (Dual supply) ±3 V ... ±22 V (suositeltu vakiokäyttö ±15 V)

  • Kaistanleveys (Gain Bandwidth): 10 MHz

  • Nousunopeus (Slew Rate): 13 V/µs

  • Särö (THD): Tyypillisesti vain 0,002 %

  • Käyttölämpötila-alue: 0 °C ... +70 °C

  • Valmistaja: Useita (esim. Texas Instruments, ON Semiconductor, Signetics)

Tyypilliset käyttökohteet:

  • Korkealaatuiset studiotason mikrofoniesivahvistimet ja mikserit

  • Audiolaitteiden herkästi kohisevat etuasteet (kuten levysoitinesivahvistimet / Phono stages)

  • Tarkkuusmittauslaitteet ja analoginen signaalinkäsittely

  • Ammattitason audiosuotimet ja linja-ajurit

  • High-End-audiolaitteiden korjaustyöt, entisöinti ja modifiointi

Vinkki: Jos käytät NE5534N-piiriä jänniteseuraajana tai kytkennässä, jossa vahvistus on alle 3 (Unity Gain), muista kytkeä pieni 22 pF kondensaattori nastojen 5 ja 8 välille. Tämä estää piiriä värähtelemästä ja takaa täydellisen vakaan toiminnan kaikissa tilanteissa.
