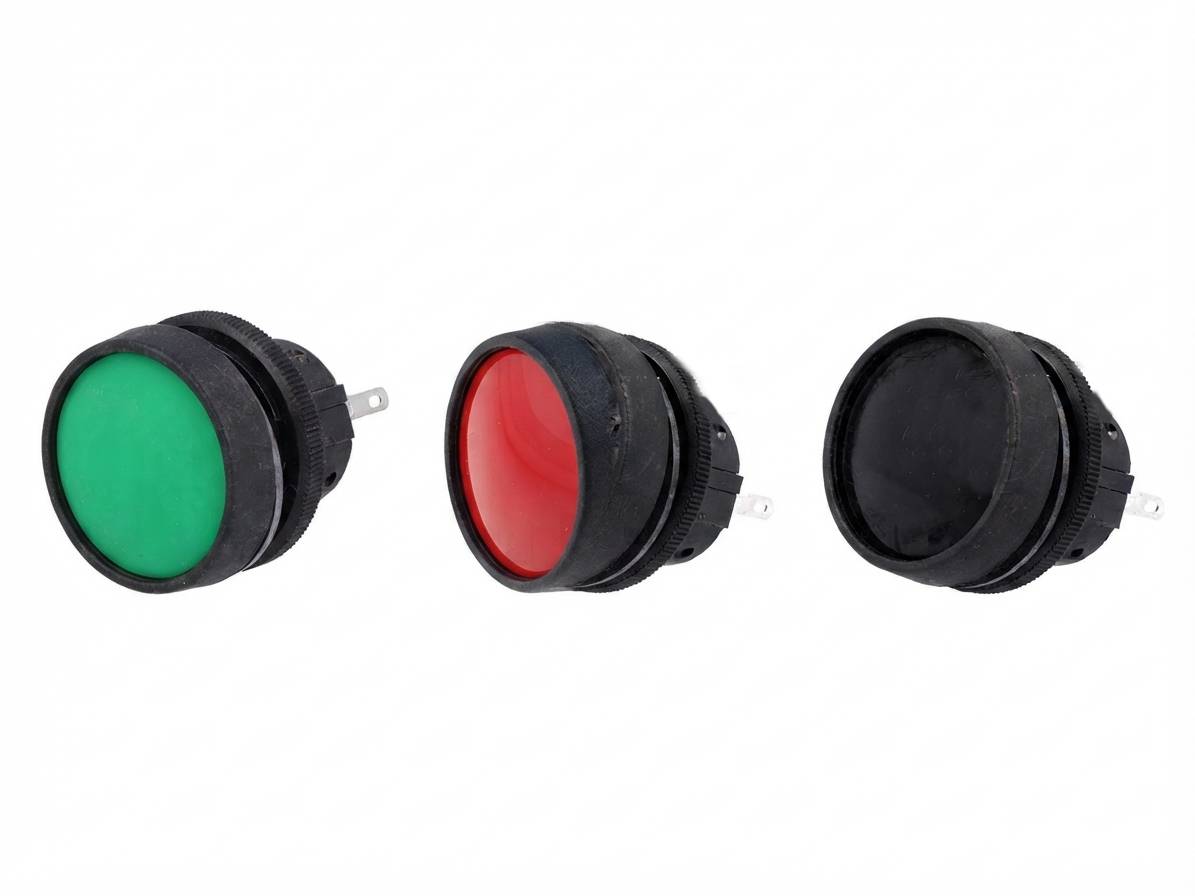

Painike 1xON-(ON) 5A 250Vac/28Vdc IP67 (22,5mm)
ITW Switches -valmisteinen painike on suunniteltu vaativiin ympäristöolosuhteisiin ja asennettavaksi 22,5 mm:n paneeliaukkoon. Kytkin on tiivistetty paneelin etupuolelta suojaluokkaan IP67 tiivisterenkaan avulla, ja se täyttää standardin BS 5420 (IEC 144) vaatimukset. Painikkeen tasainen ja joustava, jäänkestävä etuosa suojaa sisällä olevaa mekanismia kosteudelta, pölyltä ja kylmältä. Kytkimen runko on palonestomateriaalia (UL94 V-0). Paneeliin kiinnitys tapahtuu lukitusmutterilla (kiristysmomentti 1,5–2,85 Nm), ja suurin sallittu paneelin paksuus on 4 mm. Liitännät ovat juotos- tai pikaliittimiä.
Painike on palautuva (momentary) ja varustettu yhdellä vaihtokoskettimella, kytkentärakenne 1xON-(ON) eli SPDT. Mekanismi toimii snap action -periaatteella, joka takaa nopean ja varman koskettimen vaihdon sekä lyhyen kimmokkeen (alle 5 ms). Kytkentäkyky on 5 A / 250 VAC ja 28 VDC. Kontaktivastus on alussa enintään 25 mΩ, eristysvastus vähintään 1 GΩ (500 VDC) ja jännitekestävyys 1 kV AC (1 min). Painallusmatka on noin 3,3 mm, käyttövoima nimellisesti 12 N (enintään 15,5 N) ja kestoikä vähintään miljoona kytkentäsykliä.
Sallittu käyttölämpötila-alue on −40…+80 °C, joten painike soveltuu ulkokäyttöön, elintarvike- ja prosessiteollisuuteen, kulkuneuvoihin sekä julkisiin laitteisiin ja koneisiin, joissa laite joutuu alttiiksi pesulle, kosteudelle ja pakkaselle.
Saman valmistajan muita paneeliasennukseen tarkoitettuja painikkeita löytyy Painokytkimet (palautuvat) -kategoriasta.
Tekniset tiedot
- Tuotekoodi (SKU): 7691
- Valmistaja: ITW Switches Ltd
- Tyyppi: Painike, palautuva (momentary), snap action
- Kytkentärakenne: 1xON-(ON), SPDT
- Kytkentäkyky: 5 A / 250 VAC, 28 VDC
- Liitäntä: Juotos- / pikaliitin
- Paneeliaukko: 22,5 mm
- Paneelin paksuus: enintään 4 mm
- Kiristysmomentti (lukitusmutteri): 1,5–2,85 Nm
- Kontaktivastus: ≤ 25 mΩ (alkuarvo)
- Eristysvastus: ≥ 1 GΩ (500 VDC)
- Jännitekestävyys: 1 kV AC, 1 min
- Painallusmatka: n. 3,3 mm
- Käyttövoima: nimellinen 12 N, enintään 15,5 N
- Kimmokeaika: < 5 ms
- Kestoikä: ≥ 1 000 000 sykliä
- Suojaluokka: IP67 (paneelin etupuoli, tiivisterenkaan kanssa)
- Käyttölämpötila: −40…+80 °C
- Rungon materiaali: palonestomuovi, UL94 V-0
- Standardit: BS 5420 (IEC 144)
