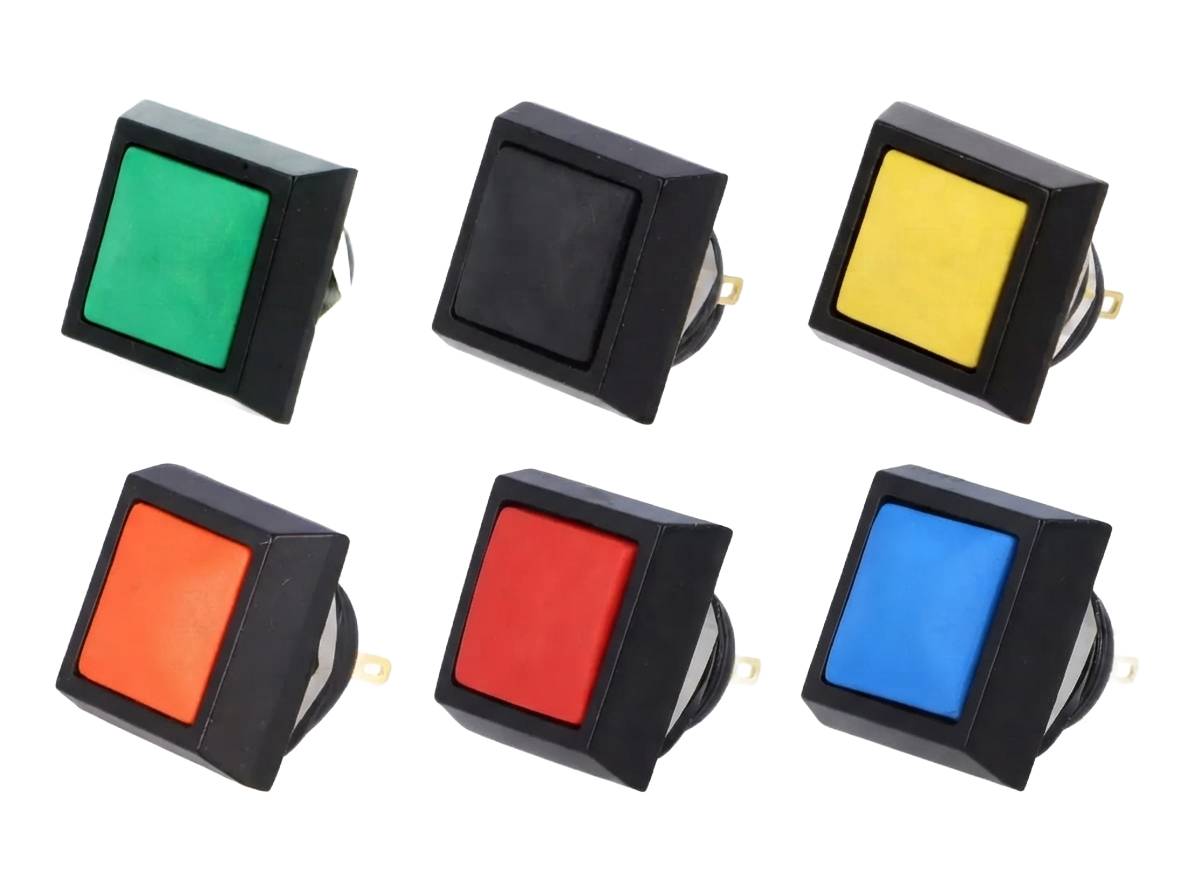

Painike juotosliitäntä 1xOFF-(ON) 2A 36Vdc (12mm)
Onpow Co. -valmisteinen painike on tarkoitettu paneeliasennukseen 12 mm:n asennusreikään, ja se kiinnitetään paneeliin mutterilla (kiristysmomentti noin 0,3 Nm). Kompakti koko sopii tiiviisiin ohjauspaneeleihin, laitekoteloihin ja käyttöliittymiin. Juotosliitännät mahdollistavat kestävän ja värähtelyä sietävän johdotuksen suoraan johtimiin tai piirilevylle.
Painike on palautuva (momentary) ja varustettu yhdellä sulkeutuvalla koskettimella, kytkentärakenne 1xOFF-(ON) eli SPST-NO. Kosketin sulkeutuu vain painettaessa ja avautuu heti vapautettaessa, mikä sopii käynnistys-, kuittaus-, reset- ja pulssiohjauksiin. Kytkentäkyky on 2 A / 36 VDC. Kontaktivastus on enintään 50 mΩ ja eristysvastus vähintään 100 MΩ (500 VDC), joten pienten kuormien ja ohjaussignaalien kytkentä onnistuu vakaasti. Jännitekestävyys on 1500 V (AC 50 Hz, 1 min) ja mekaaninen kestoikä vähintään 1 000 000 sykliä.
Etupaneelin suojaluokka on IP65, joten painike kestää pölyä ja vesisuihkuja paneelin etupuolelta. Käyttölämpötila-alue on −25…+55 °C (ei jäätymistä) ja sallittu ilmankosteus 45–85 % RH (ei tiivistymistä). Juotettaessa liitännät kestävät 320 °C:n lämpötilan enintään 3 sekunnin ajan. Rakenne kestää värähtelyä (50 Hz, amplitudi 1,2 mm).
Saman 12 mm:n painikeperheen muita malleja, kuten ruuviliitäntäisiä ja valaistuja versioita, löytyy Painokytkimet (palautuvat) -kategoriasta.
Tekniset tiedot
- Tuotekoodi (SKU): V12S12
- Valmistaja: Onpow Co.
- Tyyppi: Painike, palautuva (momentary)
- Kytkentärakenne: 1xOFF-(ON), SPST-NO
- Kytkentäkyky: 2 A / 36 VDC
- Liitäntä: Juotosliitäntä
- Asennusreikä: 12 mm
- Kiristysmomentti (mutteri): n. 0,3 Nm
- Kontaktivastus: ≤ 50 mΩ
- Eristysvastus: ≥ 100 MΩ (500 VDC)
- Jännitekestävyys: 1500 V AC, 50 Hz, 1 min
- Mekaaninen kestoikä: ≥ 1 000 000 sykliä
- Suojaluokka (etupaneeli): IP65
- Käyttölämpötila: −25…+55 °C (ei jäätymistä)
- Ilmankosteus: 45–85 % RH (ei tiivistymistä)
- Juotoslämpötila: 320 °C, enintään 3 s
- Värähtelynkesto: 50 Hz, amplitudi 1,2 mm
- Valmistusmaa: Kiina
