Painike LED-merkkivalolla 1×NO/1×NC 5A IP65 24Vdc (22mm) (Onpow GQ22-sarja)

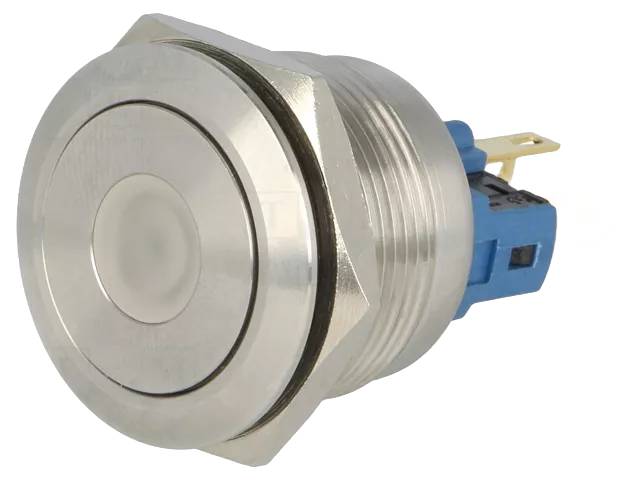

Onpow'n valmistama GQ22-sarjan 22 mm:n metallirunkoinen painonappikytkin sisäänrakennetulla LED-merkkivalolla – palautuva (momentary) toimintatyyppi kaksinapaisella 1NO1NC-kosketinrakenteella, joka soveltuu ohjauspaneeleihin, teollisuuslaitteisiin ja ulkokäyttöön korkean suojausluokituksensa ansiosta.

Rakenne ja liitäntä: Runko on saatavana ruostumattomasta teräksestä tai alumiiniseoksesta (musta), painikkeen pääosa on tasapyöreä (Flat Round). Suojausluokitus on IP65 (IP67 saatavana erikoistilauksesta) ja iskunkestoluokitus IK10 (kestää 20 joulen iskuenergian, vastaa 5 kg:n putoamista 40 cm:n korkeudesta). Liitäntä tapahtuu nastaliittimellä (2,8 × 0,5 mm). Mutterin kiristysmomentti on noin 0,6–0,8 Nm, ja asennuspaneelin paksuus voi olla 1–8 mm.

Sähköiset ominaisuudet: Kytkimen nimellisjännite on 250 V ja nimellisvirta 5 A. LED-merkkivalon käyttöjännite on tässä mallissa 24 VDC (sarjassa saatavana myös 6, 12, 110 ja 230 V:n vaihtoehdot). Koskettimen materiaali on hopeaseos, kontaktiresistanssi enintään 50 mΩ ja eristysresistanssi vähintään 100 MΩ (500 VDC). Jännitelujuus on 1500 V RMS (50 Hz, 1 min).

Mekaaniset ominaisuudet: Käyttövoima on noin 4 N (1NO1NC) ja käyntimatka noin 2,5 mm. Käyttölämpötila-alue on -25…+55 °C (ei jäätymistä).

Kestoikä: Mekaaninen kestoikä on vähintään 1 000 000 kytkentää ja sähköinen kestoikä vähintään 50 000 kytkentää.

Hyväksynnät: CCC-, CE- ja RoHS-hyväksytty.

Käyttökohteet: Ohjauspaneelien, teollisuuslaitteiden ja ulkokäyttöön tarkoitettujen laitteiden käynnistys-, ohjaus- ja tilailmaisupainikkeet, joissa vaaditaan metallirakenteen kestävyyttä ja korkeaa suojausluokitusta.

Tekniset tiedot:

• Mallisarja: V2211D-24V (Onpow GQ22-sarja), useita LED-värivaihtoehtoja (mm. punainen, vihreä, sininen, keltainen, valkoinen)
• Valmistaja: Onpow Co.
• Asennushalkaisija: 22 mm
• Toimintatyyppi: palautuva (momentary)
• Kosketinkonfiguraatio: 1NO1NC
• Kytkinnimellisjännite/-virta: 250 V / 5 A
• LED-merkkivalon käyttöjännite: 24 VDC
• Koskettimen materiaali: hopeaseos
• Kontaktiresistanssi: ≤50 mΩ
• Eristysresistanssi: ≥100 MΩ (500 VDC)
• Jännitelujuus: 1500 V RMS
• Suojausluokitus: IP65 (IP67 erikoistilauksesta)
• Iskunkestoluokitus: IK10
• Käyttövoima: n. 4 N
• Käyntimatka: n. 2,5 mm
• Käyttölämpötila-alue: -25…+55 °C
• Mekaaninen kestoikä: ≥1 000 000 kytkentää
• Sähköinen kestoikä: ≥50 000 kytkentää
• Liitäntä: nastaliitin (2,8 × 0,5 mm)
• Vaatimustenmukaisuus: RoHS
• Hyväksynnät: CCC, CE

Yhteensopivuus: Samasta GQ22-sarjasta löytyy myös lukittuva (latching) toimintatyyppi, kaksinapainen 2NO2NC-versio, tri-color RGB-LED-versio sekä suuremman 20 A:n virtakeston GQ22-L-versio.
