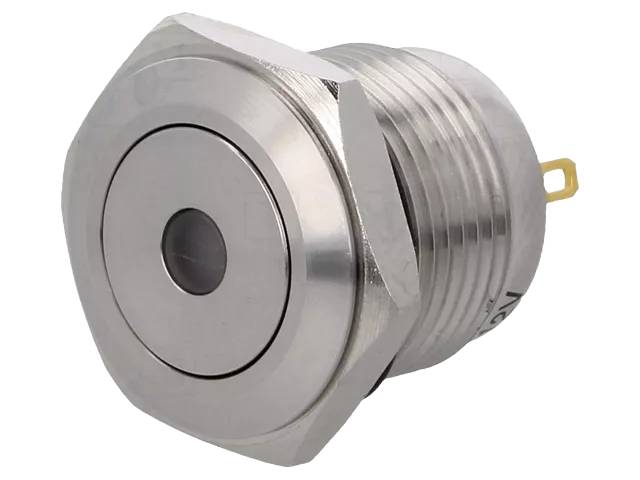

Painike LED-merkkivalolla 1xOFF-(ON) 2A IP65 12Vdc (16mm)

Onpow Co. -valmisteinen valaistu painike on tarkoitettu paneeliasennukseen 16 mm:n asennusreikään. Vandaalinkestävä metallirakenne ja kumitiiviste tekevät siitä kestävän ratkaisun ohjauspaneeleihin, koneiden käyttöliittymiin ja ulkoa altistuviin laitekoteloihin. Painikkeen sisään integroitu pistemäinen LED-merkkivalo antaa selkeän visuaalisen tilatiedon, ja se toimii 12 V DC:n käyttöjännitteellä. Juotosliitännät mahdollistavat värähtelyä sietävän johdotuksen, ja kytkin sekä merkkivalo on kytketty toisistaan riippumattomiin liitäntöihin, joten merkkivaloa voi ohjata erikseen.

Painike on palautuva (momentary) ja varustettu yhdellä sulkeutuvalla koskettimella, kytkentärakenne 1xOFF-(ON) eli SPST-NO. Kosketin sulkeutuu vain painettaessa ja avautuu heti vapautettaessa, mikä sopii käynnistys-, kuittaus-, reset- ja pulssiohjauksiin. Kytkentäkyky on 2 A / 36 VDC ja kontaktivastus enintään 50 mΩ. Jännitekestävyys on 1,5 kV. Painallusvoima on noin 4 N, joten painike antaa selkeän tuntopalautteen. Mekaaninen kestoikä on vähintään 1 000 000 sykliä ja sähköinen kestoikä vähintään 200 000 sykliä.

Etupaneelin suojaluokka on IP65, joten painike kestää pölyä ja vesisuihkuja paneelin etupuolelta. Sallittu käyttölämpötila on −20…+55 °C. Painike sopii asennettavaksi jopa 10 mm paksuun paneeliin.

Saman 16 mm:n painikeperheen muita malleja, kuten erivärisiä ja -muotoisia painikkeita sekä rengasvalaistuja versioita, löytyy Painokytkimet (palautuvat) -kategoriasta.

Tekniset tiedot

• Tuotekoodi (SKU): V1610D-12V
• Valmistaja: Onpow Co.
• Tyyppi: Painike, palautuva (momentary), vandaalinkestävä
• Kytkentärakenne: 1xOFF-(ON), SPST-NO
• Kytkentäkyky: 2 A / 36 VDC
• Valaistus: LED, pistemäinen, 12 V DC
• Liitäntä: Juotosliitäntä
• Asennusreikä: 16 mm
• Paneelin paksuus: enintään 10 mm
• Kontaktivastus: ≤ 50 mΩ
• Jännitekestävyys: 1,5 kV
• Painallusvoima: n. 4 N
• Mekaaninen kestoikä: ≥ 1 000 000 sykliä
• Sähköinen kestoikä: ≥ 200 000 sykliä
• Suojaluokka (etupaneeli): IP65
• Käyttölämpötila: −20…+55 °C
• Merkinnät: RoHS
• Valmistusmaa: Kiina
