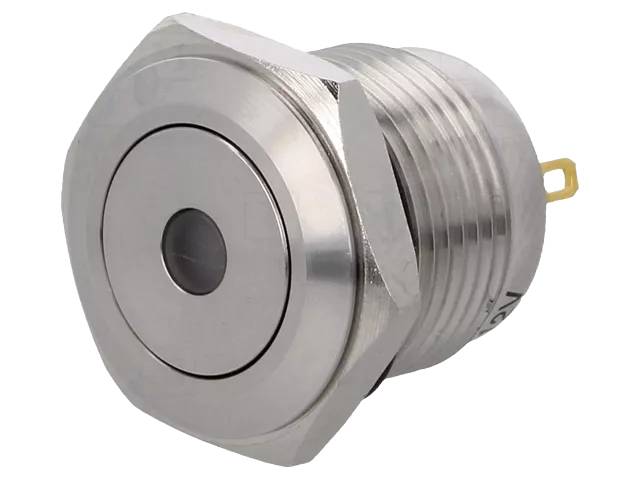

Painike LED-merkkivalolla 1xOFF-(ON) 2A IP65 24Vdc (16mm)

Onpow Co. -valmisteinen valaistu painike on tarkoitettu paneeliasennukseen 16 mm:n asennusreikään. Vandaalinkestävä metallirakenne ja kumitiiviste tekevät siitä kestävän ratkaisun ohjauspaneeleihin, koneiden käyttöliittymiin ja vaativiin laitekoteloihin. Painikkeen sisään integroitu pistemäinen LED-merkkivalo antaa selkeän visuaalisen tilatiedon, ja se toimii 24 V DC:n käyttöjännitteellä, joka on yleinen teollisuuden ohjausjännite. Juotosliitännät mahdollistavat värähtelyä sietävän johdotuksen, ja kytkin sekä merkkivalo on kytketty toisistaan riippumattomiin liitäntöihin, joten merkkivaloa voi ohjata erikseen.

Painike on palautuva (momentary) ja varustettu yhdellä sulkeutuvalla koskettimella, kytkentärakenne 1xOFF-(ON) eli SPST-NO. Kosketin sulkeutuu vain painettaessa ja avautuu heti vapautettaessa, mikä sopii käynnistys-, kuittaus-, reset- ja pulssiohjauksiin. Kytkentäkyky on 2 A / 36 VDC ja kontaktivastus enintään 50 mΩ. Jännitekestävyys on 1,5 kV. Painallusvoima on noin 4 N, joten painike antaa selkeän tuntopalautteen. Mekaaninen kestoikä on vähintään 1 000 000 sykliä ja sähköinen kestoikä vähintään 200 000 sykliä.

Etupaneelin suojaluokka on IP65, joten painike kestää pölyä ja vesisuihkuja paneelin etupuolelta. Sallittu käyttölämpötila on −20…+55 °C. Painike sopii asennettavaksi jopa 10 mm paksuun paneeliin.

Saman 16 mm:n painikeperheen muita malleja, kuten 12 V:n LED-versioita sekä valaisemattomia ja rengasvalaistuja painikkeita, löytyy Painokytkimet (palautuvat) -kategoriasta.

Tekniset tiedot

• Tuotekoodi (SKU): V1610D-24V
• Valmistaja: Onpow Co.
• Tyyppi: Painike, palautuva (momentary), vandaalinkestävä
• Kytkentärakenne: 1xOFF-(ON), SPST-NO
• Kytkentäkyky: 2 A / 36 VDC
• Valaistus: LED, pistemäinen, 24 V DC
• Liitäntä: Juotosliitäntä
• Asennusreikä: 16 mm
• Paneelin paksuus: enintään 10 mm
• Kontaktivastus: ≤ 50 mΩ
• Jännitekestävyys: 1,5 kV
• Painallusvoima: n. 4 N
• Mekaaninen kestoikä: ≥ 1 000 000 sykliä
• Sähköinen kestoikä: ≥ 200 000 sykliä
• Suojaluokka (etupaneeli): IP65
• Käyttölämpötila: −20…+55 °C
• Merkinnät: RoHS
• Valmistusmaa: Kiina
