Painike LED-merkkivalolla 1×ON-(ON) 0,5A IP67 24Vdc (19mm) (Onpow GQ19-sarja)

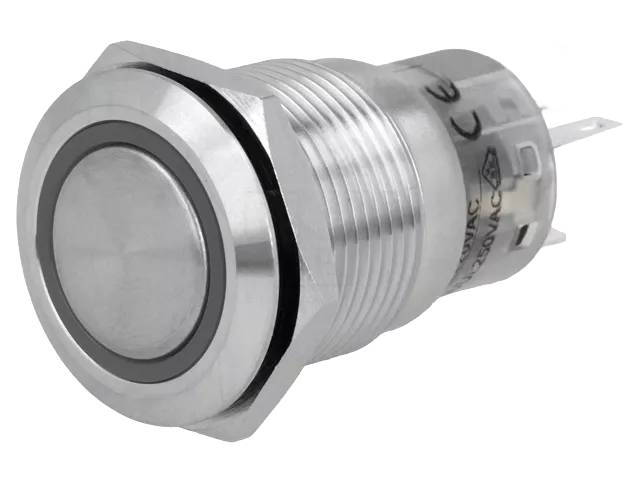

Onpow'n valmistama GQ19-sarjan 19 mm:n metallirunkoinen vedenpitävä painonappikytkin sisäänrakennetulla LED-merkkivalolla – palautuva (momentary, 1×ON-(ON)) toimintatyyppi, joka soveltuu ulkokäyttöön ja vaativiin teollisuusympäristöihin korkean suojausluokituksensa ansiosta.
Rakenne ja liitäntä: Runko on saatavana ruostumattomasta teräksestä, mustaksi anodisoidusta alumiiniseoksesta tai nikkelipinnoitetusta messingistä. Suojausluokitus on IP67 (täysin pöly- ja vedenpitävä, kestää upotuksen noin 1 metrin syvyyteen 30 minuutin ajan) ja iskunkestoluokitus IK09 (kestää noin 10 joulen iskuenergian). Asennuspaneelin paksuus voi olla 1–10 mm, ja mutterin kiristysmomentti on noin 0,8 Nm. Liitäntä on saatavana ruuvi- tai nastaliittimellä.
Sähköiset ominaisuudet: Kosketinvirtakesto on tyypillisesti 0,5 A / 220 VAC tai 2 A / 36 VDC. LED-merkkivalon käyttöjännite on tässä mallissa 24 VDC. Kosketinkonfiguraatio on 1NO tai 1NC mallista riippuen.
Mekaaniset ominaisuudet: Käyttövoima on noin 4 N ja käyntimatka noin 2,5 mm. Käyttölämpötila-alue on -25…+55 °C (ei jäätymistä).
Kestoikä: Mekaaninen kestoikä on yli 1 000 000 kytkentää ja sähköinen kestoikä yli 200 000 kytkentää.
Hyväksynnät: ISO 9001 -sertifioitu, CE- ja CCC-hyväksytty, RoHS-yhteensopiva.
Käyttökohteet: Ulkokäyttöön ja vaativiin teollisuusympäristöihin tarkoitetut ohjauspaneelit, kuten valvontalaitteet, ajoneuvot ja säänkestävät kotelot, joissa vaaditaan korkeaa vedenpitävyyttä ja iskunkestävyyttä.
Tekniset tiedot:
- Mallisarja: V1911R-24V (Onpow GQ19-sarja), useita runkomateriaali- ja päävaihtoehtoja (kupu-, tasa-, korkea tasa- tai super-tasapää)
- Valmistaja: Onpow Co.
- Asennushalkaisija: 19 mm
- Toimintatyyppi: palautuva (momentary), 1×ON-(ON)
- Kosketinvirtakesto: tyypillisesti 0,5 A / 220 VAC tai 2 A / 36 VDC
- LED-merkkivalon käyttöjännite: 24 VDC
- Kosketinkonfiguraatio: 1NO tai 1NC
- Suojausluokitus: IP67
- Iskunkestoluokitus: IK09
- Runkomateriaali: ruostumaton teräs / anodisoitu alumiiniseos / nikkelipinnoitettu messinki
- Liitäntä: ruuvi- tai nastaliitin (2,8×0,5 mm)
- Käyttövoima: n. 4 N
- Käyntimatka: n. 2,5 mm
- Käyttölämpötila-alue: -25…+55 °C
- Mekaaninen kestoikä: >1 000 000 kytkentää
- Sähköinen kestoikä: >200 000 kytkentää
- Vaatimustenmukaisuus: RoHS
- Hyväksynnät: ISO 9001, CE, CCC
Yhteensopivuus: Samasta GQ19-sarjasta löytyy myös lukittuva (latching) toimintatyyppi, erilaisia LED-jännitevaihtoehtoja sekä eri runkomateriaali- ja päävaihtoehtoja.
