Painike sulkeutuva 1xOFF-(ON) 0,7A 250Vac (15,2mm)

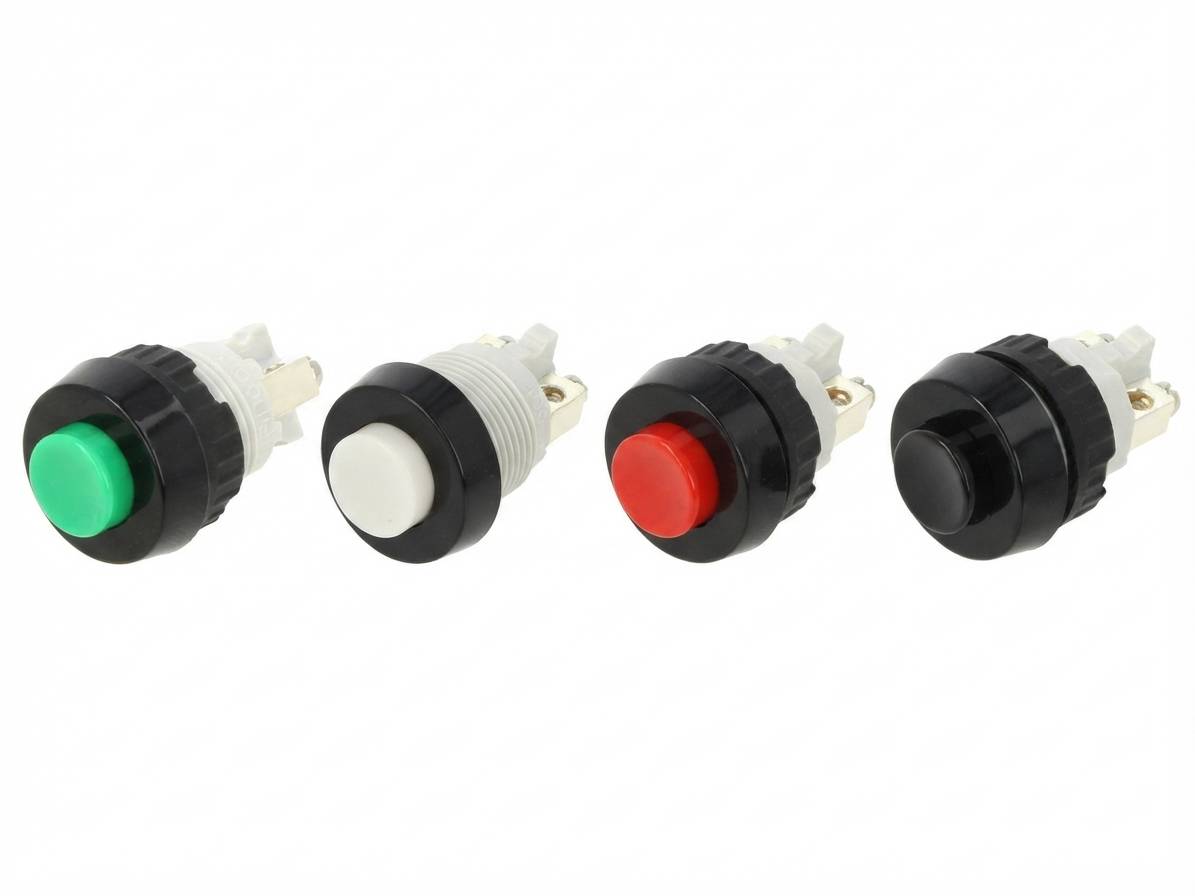

RAFI GmbH & Co. KG:n valmistama painike on tarkoitettu paneeliasennukseen 15,2 mm:n asennusreikään. Rakenteessa on musta pyöreä kaulus ja ulkoneva painikelinssi, ja kiinnitys tapahtuu kierrerenkaalla. Kompakti koko sopii tiiviisiin ohjauspaneeleihin, mittalaitteisiin ja käyttöliittymiin, joissa tilaa on rajallisesti.
Painike on palautuva (momentary) ja varustettu yhdellä sulkeutuvalla koskettimella, kytkentärakenne 1xOFF-(ON) eli 1 x NO. Kosketin sulkeutuu vain painettaessa ja avautuu heti vapautettaessa, mikä sopii käynnistys-, kuittaus-, reset- ja pulssiohjauksiin. Kosketinmateriaali on hopea, joka takaa pienen ja vakaan kontaktivastuksen myös signaalitason kuormilla. Suurin kytkentäjännite on 250 VAC ja suurin kytkentävirta 0,7 A. Painallusmatka on 3,0 mm ja suurin käyttövoima 7,5 N, joten painikkeen tuntuma on selkeä ja kevyt.
Etupuolen suojaluokka on IP40, ja se nousee luokkaan IP65 suojatiivisteen (sealing cap) kanssa. Sallittu käyttölämpötila on −25…+85 °C, joten painike soveltuu vaativiinkin laiteympäristöihin. Sarja on ENEC-hyväksytty.
Saman RAFI 1.10.001 -painikesarjan muita versioita, kuten erivärisiä ja eri liitäntätyypeillä varustettuja malleja, löytyy Painokytkimet (palautuvat) -kategoriasta.
Tekniset tiedot
- Tuotekoodi (SKU): 10001S
- Valmistaja: RAFI GmbH & Co. KG
- Sarja: RAFI 1.10.001
- Tyyppi: Painike, palautuva (momentary), valaisematon
- Kytkentärakenne: 1xOFF-(ON), 1 x NO
- Suurin kytkentäjännite: 250 VAC
- Suurin kytkentävirta: 0,7 A
- Kosketinmateriaali: hopea
- Asennusreikä: 15,2 mm
- Kiinnitys: kierrerengas
- Painallusmatka: 3,0 mm
- Käyttövoima: enintään 7,5 N
- Suojaluokka (etupuoli): IP40, IP65 suojatiivisteen kanssa
- Käyttölämpötila: −25…+85 °C
- Hyväksynnät: ENEC
