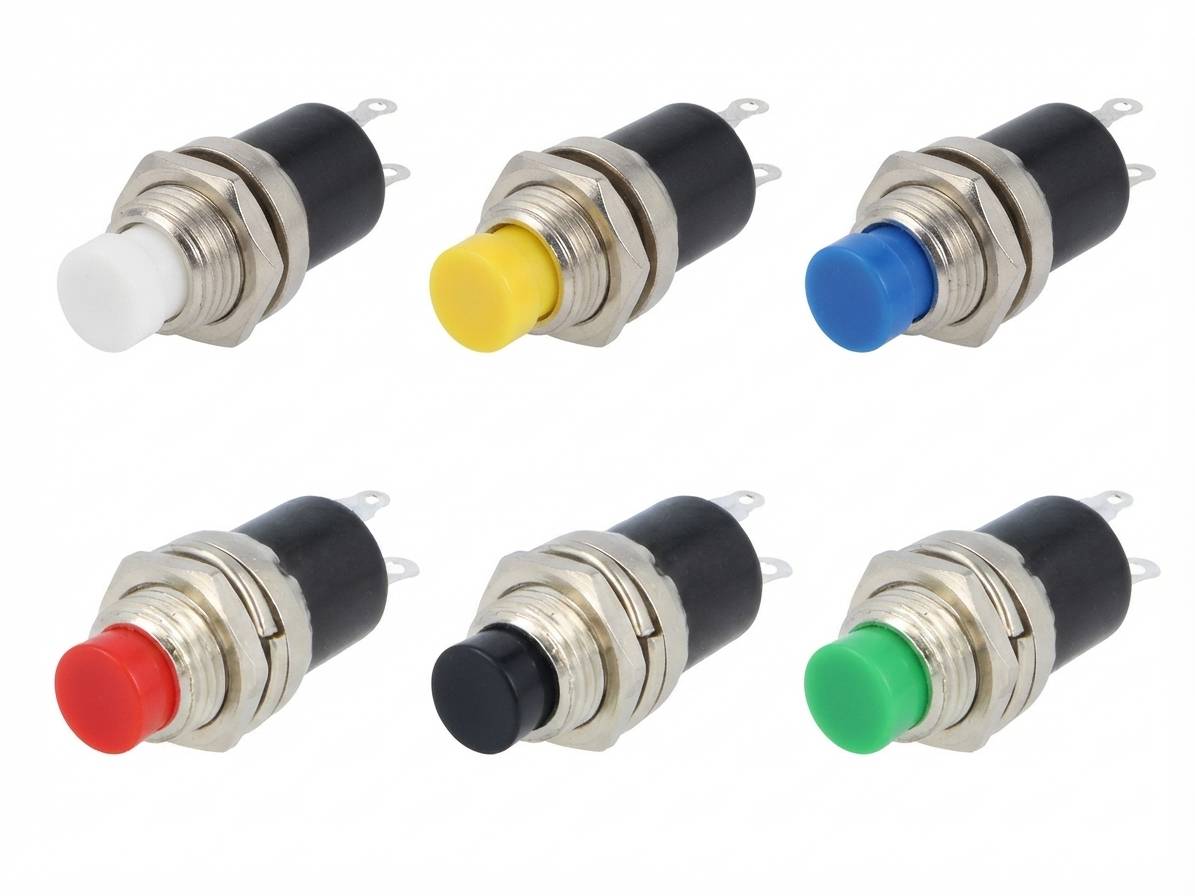

Painike sulkeutuva 1×OFF-(ON) 1A 125V (M312)

Miniatyyrikokoinen sulkeutuva (normally open) painonappikytkin toimintatyypillä 1×OFF-(ON) – palautuva kytkin, joka sulkee virtapiirin vain painalluksen ajaksi ja palautuu automaattisesti avoimeen tilaan vapautettaessa. Soveltuu ohjauspaneelien, elektroniikkalaitteiden ja pienten ohjauspiirien käynnistys-, reset- ja tarkistuspainikkeeksi.

Rakenne ja liitäntä: Kytkin on yksinapainen (SPST), rakenteeltaan tyypillisesti napsahtava (snap-action) mekanismi, joka antaa selkeän taktiilisen palautteen painalluksesta. Liitäntä tapahtuu tyypillisesti juotosliittimillä tai piirilevyliitännällä.

Sähköiset ominaisuudet: Kosketinvirtakesto on 1 A / 125 VAC. Toimintatyyppi OFF-(ON) tarkoittaa, että kytkin on normaalisti avoimessa (OFF) tilassa ja sulkeutuu vain painalluksen ajaksi.

Käyttökohteet: Ohjauspaneelien käynnistys-, pysäytys-, reset- ja tarkistuspainikkeet kuluttajaelektroniikassa ja teollisuuslaitteissa.

Tekniset tiedot:

• Mallisarja: M312
• Toimintatyyppi: sulkeutuva, palautuva (OFF-(ON), momentary)
• Kosketinkonfiguraatio: SPST (yksinapainen)
• Nimellisvirta: 1 A
• Nimellisjännite: 125 VAC

Yhteensopivuus: Vastaavista miniatyyripainonappisarjoista löytyy tyypillisesti myös avautuva (NC) versio sekä vaihtokosketimellinen (SPDT) malli.
