Painikemekanismi palautuva 22,5 mm (Baco Controls, L21A-sarja)
Baco Controlsin (Schneider Electric -konserni) valmistama modulaarinen litteä painikemekanismi 22 mm:n standardimukaiseen paneeliasennukseen – tämä osa sisältää vain itse painikkeen etuosan (aktuaattorin ja kehyksen), johon liitetään erikseen tarvittava kosketinlohko piirin kytkemiseksi.
Rakenne ja liitäntä: Painikkeen pääosa on litteä (flush), kromikehyksellä varustettu (muovinen kromipinnoitettu bezel), ja se on varustettu lukitusrenkaalla. Asennus tapahtuu vakiomuotoiseen 22,5 mm:n paneelireikään yhdessä pidikkeen (clip) kanssa. Rakenteessa on integroitu, tarvittaessa sisään vetäytyvä pyörimisenestotappi, joka helpottaa asennusta. Painikkeen pään eristemateriaali varmistaa sähköturvallisuuden.
Toimintaominaisuus: Mekanismi on palautuva (spring return / momentary): painike palautuu automaattisesti alkuasentoonsa vapautettaessa.
Ympäristönkesto: Suojausluokitus on IP66 (kaikki aktuaattorit täyttävät vähintään IP65-luokituksen vakiona).
Hyväksynnät: Sarja täyttää UL/UR-, UL 508-, NEMA ICS-5-, IEC 60947-1-, EN 60947-5-5-, EN 60947-5-4-, EN 60947-5-1-, EN 60947-1- ja EN 418 -standardit sekä CSA-, CE- ja CCC-hyväksynnät.
Käyttökohteet: Teollisuuden ohjauspaneelit ja -kotelot, joissa käytetään modulaarista Baco 22 mm:n painikejärjestelmää ja joissa halutaan erikseen valittava kosketinlohko, LED-yksikkö tai muuntaja.
Tekniset tiedot:
- Mallisarja: L21A (Baco Controls / Schneider Electric -konserni), tarkempi malliperhe L21AA
- Valmistaja: Baco Controls
- Asennusmitta: 22,5 mm (IEC 60947-5-1 -yhteensopiva)
- Painikkeen malli: litteä (flush), kromikehys
- Toimintatyyppi: palautuva (spring return / momentary)
- Suojausluokitus: IP66
- Osan tyyppi: pelkkä aktuaattorimekanismi (ei sisällä kosketinlohkoa)
- Hyväksynnät: UL/UR, UL 508, NEMA ICS-5, IEC 60947-1, EN 60947-5-1/-4/-5, EN 418, CSA, CE, CCC

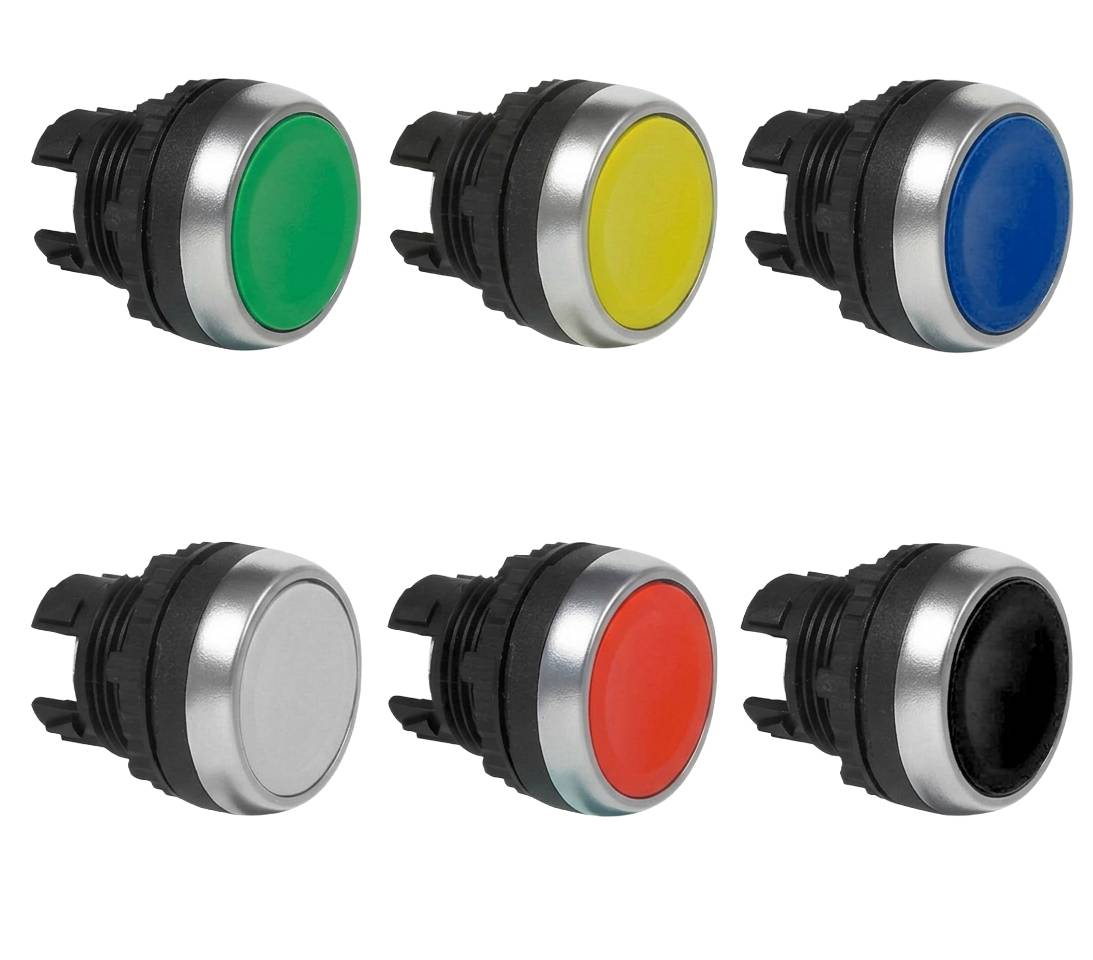

Yhteensopivuus: Mekanismi on yhteensopiva Baco 22 mm:n modulaarisen painikejärjestelmän kosketinlohkojen, LED-yksiköiden ja muuntajien kanssa. Vastaavia versioita on saatavana myös mustalla kehyksellä, sienenpäämallisena (L21AL) sekä projisoituna (ulkonevana) versiona (L21AK), eri väreillä (sininen, vihreä, punainen, valkoinen, keltainen).
