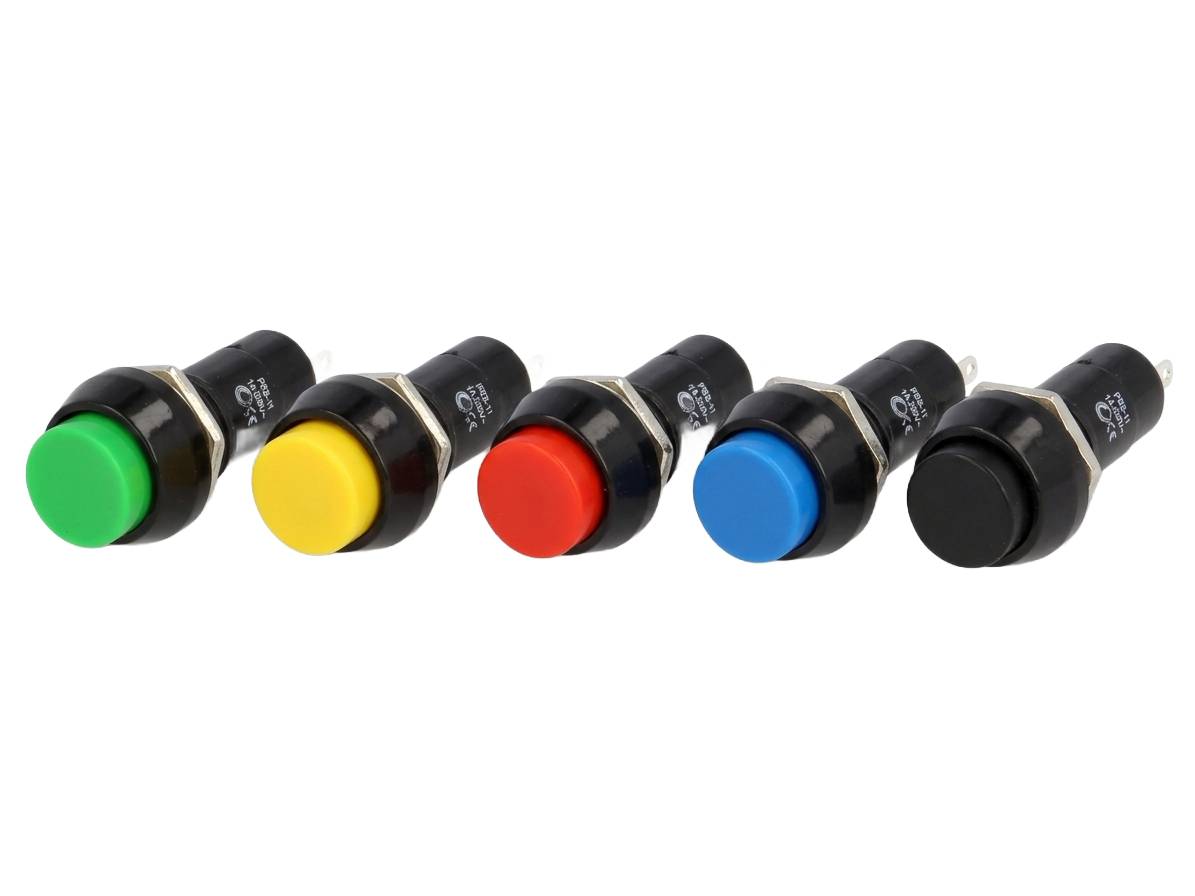

Painokytkin 1×ON-OFF 3A 125V (12mm)

Kompaktikokoinen 12 mm:n paneeliasenteinen painokytkin – yksinapainen (SPST) kytkin, joka soveltuu ohjauspaneelien käynnistys/pysäytys-toimintoihin, joissa halutaan säilyttää kytkimen tila ilman jatkuvaa painallusta.

Rakenne ja liitäntä: Kytkin asennetaan 12 mm:n paneelireikään. Liitäntä tapahtuu tyypillisesti juotosliittimillä.

Sähköiset ominaisuudet: Kosketinvirtakesto on 3 A / 125 VAC. Toimintatyyppi 1×ON-OFF tarkoittaa lukittuvaa (alternate action / push-push) toimintaa: ensimmäinen painallus lukitsee kytkimen ON-asentoon, ja toinen painallus vapauttaa sen takaisin OFF-asentoon.

Käyttökohteet: Ohjauspaneelien käynnistys- ja pysäytyskytkimet kuluttajaelektroniikassa ja pienissä laitteissa, joissa vaaditaan pysyvää kytkentätilaa.

Tekniset tiedot:

• Mallisarja: JR53
• Asennushalkaisija: 12 mm
• Kosketinkonfiguraatio: SPST (yksinapainen)
• Toimintatyyppi: 1×ON-OFF (lukittuva, push-push)
• Nimellisvirta: 3 A
• Nimellisjännite: 125 VAC

Yhteensopivuus: Vastaavista 12 mm:n painokytkinsarjoista löytyy tyypillisesti myös palautuvia (momentary) versioita sekä eri kosketinkonfiguraatioita (SPDT).
