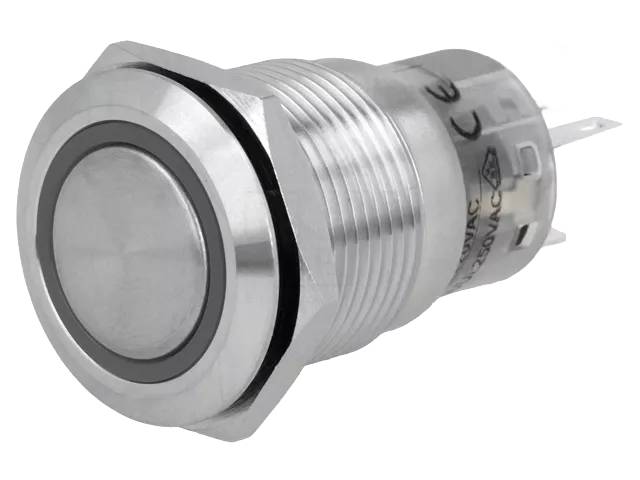

Painokytkin LED-merkkivalolla lukkiutuva 0,5A IP67 24Vdc (19mm) (Onpow GQ19-sarja)
Onpow'n valmistama GQ19-sarjan 19 mm:n metallirunkoinen vedenpitävä lukkiutuva (maintained) painokytkin sisäänrakennetulla LED-merkkivalolla – kytkin jää painettuun asentoon ensimmäisestä painalluksesta ja palautuu vasta seuraavasta painalluksesta. Soveltuu ulkokäyttöön ja vaativiin teollisuusympäristöihin korkean suojausluokituksensa ansiosta.
Rakenne ja liitäntä: Runko on saatavana ruostumattomasta teräksestä, mustaksi anodisoidusta alumiiniseoksesta tai nikkelipinnoitetusta messingistä. Painikkeen pääosa on tässä mallissa "R"-tyyppinen (Onpow'n päävaihtoehto, erillään "D"-mallista). Suojausluokitus on IP67 (täysin pöly- ja vedenpitävä, kestää upotuksen noin 1 metrin syvyyteen 30 minuutin ajan) ja iskunkestoluokitus IK09 (kestää noin 10 joulen iskuenergian). Asennuspaneelin paksuus voi olla 1–10 mm. Liitäntä on saatavana ruuvi- tai nastaliittimellä.
Sähköiset ominaisuudet: Kosketinvirtakesto on tyypillisesti 0,5 A / 220 VAC tai 2 A / 36 VDC. LED-merkkivalon käyttöjännite on tässä mallissa 24 VDC. Kosketinkonfiguraatio on 1NO tai 1NC mallista riippuen.
Mekaaniset ominaisuudet: Käyttölämpötila-alue on -25…+55 °C (ei jäätymistä).
Kestoikä: Lukkiutuva (maintained) toimintatyyppi kestää tyypillisesti hieman vähemmän kytkentöjä kuin vastaava palautuva (momentary) versio, joka yltää yli 1 000 000 kytkentään.
Hyväksynnät: ISO 9001 -sertifioitu, CE- ja CCC-hyväksytty, RoHS-yhteensopiva.
Käyttökohteet: Ulkokäyttöön ja vaativiin teollisuusympäristöihin tarkoitetut ohjauspaneelit, kuten valvontalaitteet, ajoneuvot ja säänkestävät kotelot, joissa vaaditaan korkeaa vedenpitävyyttä ja pysyvää kytkentätilaa.
Tekniset tiedot:
- Mallisarja: V1921R-24V (Onpow GQ19-sarja, "21" = lukkiutuva), useita runkomateriaali- ja päävaihtoehtoja
- Valmistaja: Onpow Co.
- Asennushalkaisija: 19 mm
- Toimintatyyppi: lukkiutuva (maintained), 1×ON-ON
- Kosketinvirtakesto: tyypillisesti 0,5 A / 220 VAC tai 2 A / 36 VDC
- LED-merkkivalon käyttöjännite: 24 VDC
- Kosketinkonfiguraatio: 1NO tai 1NC
- Suojausluokitus: IP67
- Iskunkestoluokitus: IK09
- Runkomateriaali: ruostumaton teräs / anodisoitu alumiiniseos / nikkelipinnoitettu messinki
- Liitäntä: ruuvi- tai nastaliitin (2,8×0,5 mm)
- Käyttölämpötila-alue: -25…+55 °C
- Vaatimustenmukaisuus: RoHS
- Hyväksynnät: ISO 9001, CE, CCC
Yhteensopivuus: Samasta GQ19-sarjasta löytyy myös palautuva (momentary) toimintatyyppi (V1911-sarja), "D"-mallinen päävaihtoehto, muita LED-jännitevaihtoehtoja (mm. 12 VDC) sekä eri runkomateriaalivaihtoehtoja.
