Painokytkin LED-merkkivalolla lukkiutuva (1×ON-ON) LED 230 VAC/DC (8 mm) (Onpow)

Onpow'n valmistama 8 mm:n kompaktikokoinen painokytkin sisäänrakennetulla LED-merkkivalolla – lukkiutuva (latching, push-push) toimintatyyppi, joka jää painettuun asentoon ensimmäisestä painalluksesta ja palautuu vasta seuraavasta painalluksesta. Soveltuu erityisen ahtaisiin asennuskohteisiin, kuten pienikokoisiin ohjauspaneeleihin, kotitalouslaitteisiin ja teollisuuslaitteiden käyttöliittymiin, joissa LED-merkkivalo halutaan kytkeä suoraan 230 V:n verkkojännitteeseen ilman erillistä muunninta.

Rakenne ja liitäntä: Kytkin asennetaan 8 mm:n paneelireikään. LED-merkkivalossa on sisäänrakennettu virranrajoitusvastus, joten se ei vaadi erillistä ulkoista vastusta myöskään korkeammalla 230 V:n jännitteellä. Kotelointiluokitus on IP40. Kosketinkonfiguraatio on tyypillisesti 1NO1NC tai 2NO2NC mallista riippuen.

Sähköiset ominaisuudet: LED-merkkivalon käyttöjännite on tässä mallissa 230 VAC/DC (sarjassa saatavana myös 6, 12, 24 ja 110 V:n vaihtoehdot). LED-valon elinikä on jopa 40 000 tuntia.

Kestoikä: Lukkiutuva (latching) toimintatyyppi kestää yleisesti hieman vähemmän kytkentöjä kuin palautuva versio, tyypillisesti kymmeniä tuhansia kytkentöjä mallista riippuen.

Hyväksynnät: ISO 9001 -sertifioitu, CE- ja CCC-hyväksytty, RoHS-yhteensopiva.

Käyttökohteet: Pienikokoisten ohjauspaneelien, kotitalouslaitteiden ja teollisuuslaitteiden käynnistys/pysäytys- ja tilanvalintapainikkeet, joissa asennustila on erityisen rajallinen ja merkkivalo halutaan kytkeä suoraan 230 V:n verkkojännitteeseen.

Tekniset tiedot:

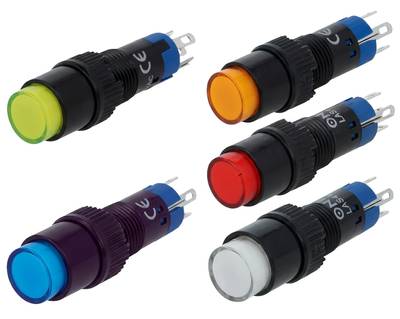

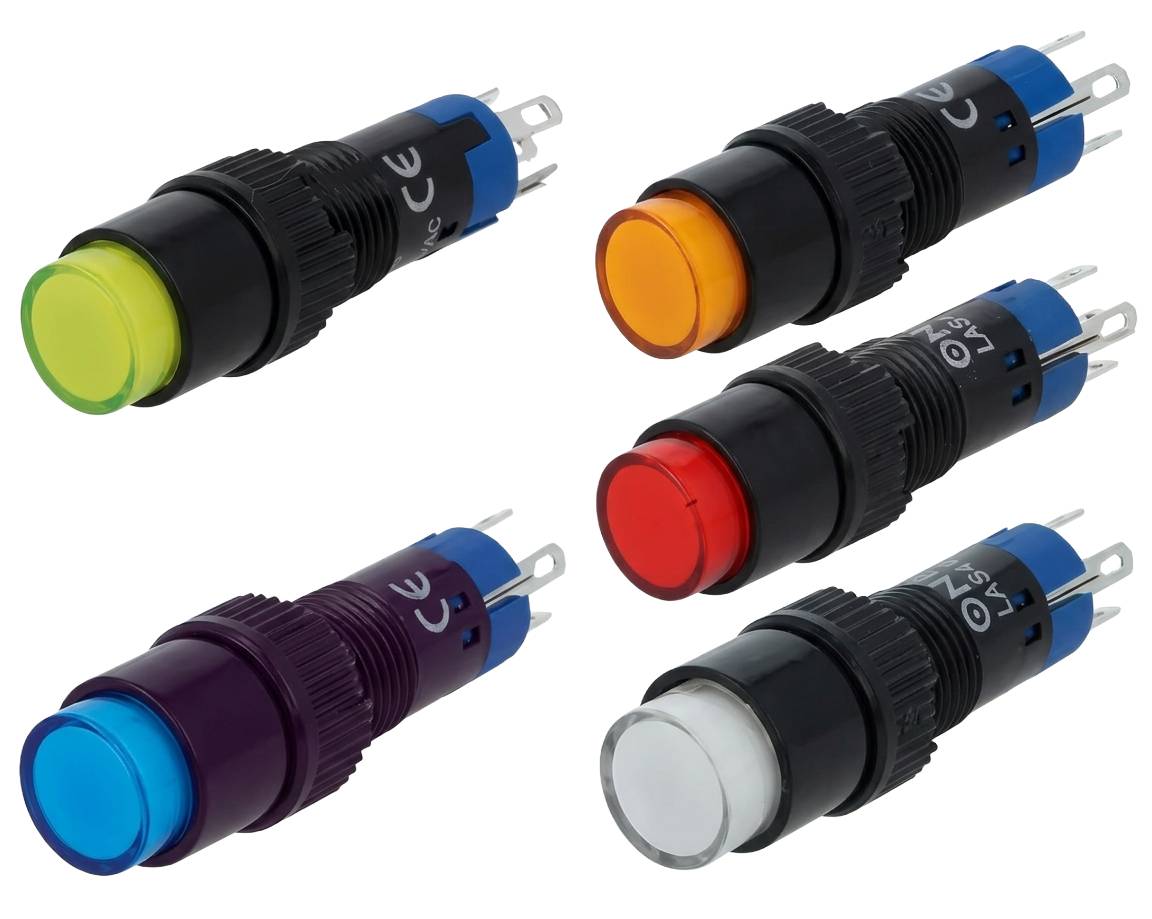

• Mallisarja: V8YZ-230V (Onpow, 8 mm:n LAS4/GQ8-tyyppinen painikesarja, "Z" = lukkiutuva), useita LED-värivaihtoehtoja (mm. punainen, vihreä, sininen, keltainen, valkoinen, oranssi)
• Valmistaja: Onpow Co.
• Asennushalkaisija: 8 mm
• Toimintatyyppi: lukkiutuva (latching, push-push), 1×ON-ON
• LED-merkkivalon käyttöjännite: 230 VAC/DC
• Kosketinkonfiguraatio: 1NO1NC tai 2NO2NC
• Kotelointiluokitus: IP40
• LED-elinikä: jopa 40 000 h
• Vaatimustenmukaisuus: RoHS
• Hyväksynnät: ISO 9001, CE, CCC

Yhteensopivuus: Samasta Onpow'n 8 mm:n painikeperheestä löytyy myös palautuva (momentary) toimintatyyppi (V8Y-sarja), pyöreä ja suorakulmainen painikepää sekä eri LED-jännitevaihtoehdot (6, 12, 24 ja 110 V).
