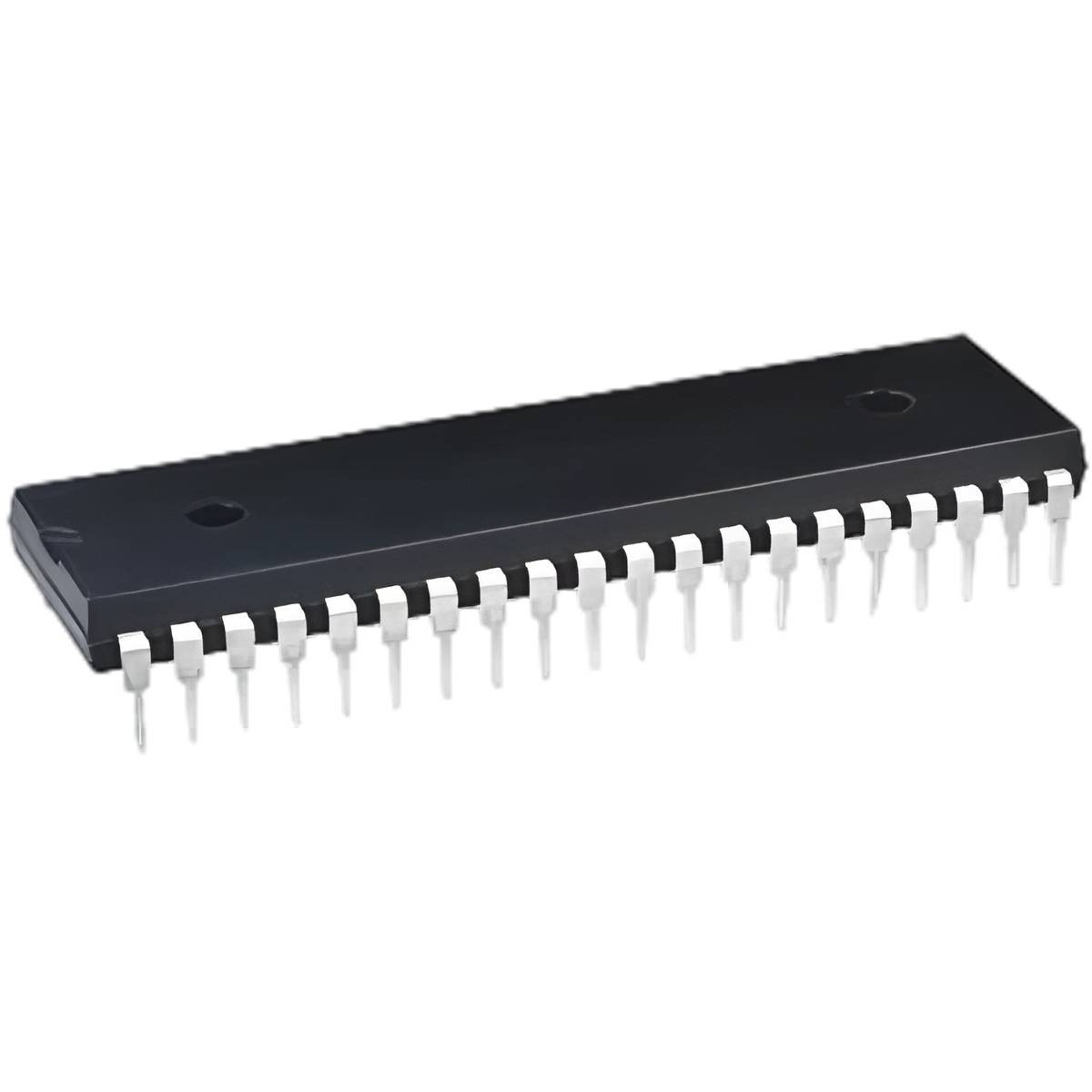

Perifeerinen liitäntäadapteri (PIA) DIL-40 (MC6821P)

MC6821P (Peripheral Interface Adapter, PIA) on klassinen Motorola 6800 -sarjan oheislaitepiiri. Se on suunniteltu tarjoamaan joustava ja ohjelmoitava rajapinta mikroprosessorin ja ulkoisten laitteiden (kuten sensorien, kytkinten, näyttöjen tai muiden digitaalisten komponenttien) välille.

Tämä piiri oli erittäin keskeinen osa 6800- ja 6809-arkkitehtuurin järjestelmiä. Sen tehtävä on ottaa vastaan prosessorin dataa ja muuntaa se rinnakkaiseen muotoon ulkoisia laitteita varten, sekä päinvastoin, halliten samalla tiedonsiirron "handshaking"-signaaleja.

Tärkeimmät ominaisuudet:

• Kaksi 8-bittistä I/O-porttia: Piiri sisältää kaksi toisistaan riippumatonta porttia (Port A ja Port B), joista kumpaakin voidaan ohjelmoida joko sisääntuloksi tai ulostuloksi.

• Ohjelmoitavuus: Porttien suunta ja toimintatapa (esim. keskeytysohjaus) ovat täysin ohjelmoitavissa prosessorin kautta.

• Handshake-signaalit: Molemmissa porteissa on dedikoidut ohjauslinjat, jotka mahdollistavat synkronoidun tiedonsiirron oheislaitteiden kanssa ilman, että prosessori joutuu jatkuvasti "kyselemään" laitteen tilaa (polling).

• Keskeytyslogiikka: Tukee keskeytyksiä, mikä mahdollistaa tehokkaan tavan ilmoittaa prosessorille tapahtumista (esim. näppäimistön painallus).

Tekniset tiedot:

• Tilauskoodi: MC6821P

• Tuotetyyppi: Perifeerinen liitäntäadapteri (PIA)

• Kotelotyyppi: DIL-40 (40-pin, läpiasennus)

• Kellotaajuus: Jopa 1 MHz (alkuperäinen 6800-sarjan standardi)

• Valmistaja: Motorola (nykyisin NXP/Freescale)

Tyypilliset käyttökohteet:

• Varhaiset 8-bittiset mikrotietokoneet ja kehitysalustat

• Teollisuuden sulautetut järjestelmät, jotka käyttävät Motorola 6800 -arkkitehtuuria

• Vanhojen pelikonsolien ja kolikkopeliautomaattien ohjauslogiikka

• Digitaalitekniikan opetuskäyttö, jossa tutustutaan historiallisiin väyläliitäntöihin ja I/O-ohjaukseen

Vinkki asennukseen ja suunnitteluun: MC6821P on suoraan yhteensopiva 6800-sarjan väyläsignaalien kanssa. Sen käyttöönotto vaatii ohjausrekisterien (CRA/CRB) alustamisen, jossa määritellään porttien suunta (Data Direction Register) ja keskeytysten asetukset. Koska kyseessä on 1 MHz piiri, se on ajoitusherkkä; varmista, että järjestelmäväylän ajoitus (kuten E- ja R/W-signaalit) noudattaa datalehden mukaisia vaatimuksia. Käytä 100 nF suodatinkondensaattoria VCC- ja GND-nastojen välillä häiriöiden välttämiseksi.
