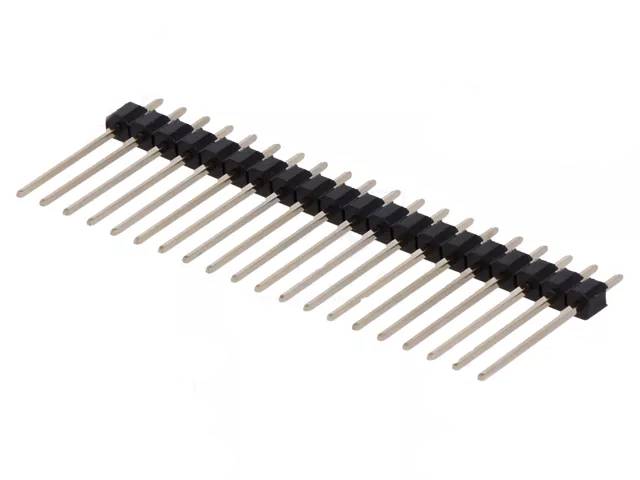

Piikkirima 1x20 suora, kultadublee
Laadukas ja luotettava 20-nastainen yksirivinen piikkirima (urosliitin) standardilla 2,54 mm rasterilla ja kultapinnoitetuilla kontakteilla.
PR-20L on standardinmukainen, yksirivinen urosliitinrima (Pin Header), jossa on 20 kosketinnastaa. Liitin on tarkoitettu suoraan piirilevyasennukseen läpiasennustekniikalla (THT – Through-Hole Technology), ja sen spatiaalinen suuntaus on suora (straight), eli piikit nousevat kohtisuoraan ylös piirilevyn pinnasta.
Tämä liitinrima on varustettu laadukkaalla kultapinnoitteella (Gold-plated), mikä takaa erinomaisen korroosionkestävyyden, pitkän eliniän ja minimaalisen ylimenovastuksen sähköisissä kytkennöissä. Standardi 2,54 mm nastaetäisyys (contacts pitch) tekee tästä komponentista yleispätevän osan melkein mihin tahansa elektroniikkaprojektiin, automaatiokorttiin, testauslaitteeseen tai mikrokontrollerijärjestelmään. Rima voidaan tarvittaessa helposti katkaista tai leikata lyhyemmiksi paloiksi sovelluksen vaatimusten mukaan.
Tärkeimmät ominaisuudet:
Varma ja pitkäikäinen kontakti: Kultapinnoitetut koskettimet estävät hapettumista ja takaavat luotettavan signaalinsiirron teollisuus- ja harrastuskäytössä.
Yksirivinen 1x20-rakenne: Sisältää 20 nastaa suorassa linjassa, ja rima on helposti lyhennettävissä sivuleikkureilla haluttuun pituuteen (esim. 2-napaisiksi tai 8-napaisiksi pätkiksi).
Teollisuusstandardi 2,54 mm rasteri: Täysin yhteensopiva koekytkentälevyjen (breadboard), hyppylankojen, oikosulkupalojen (jumper) sekä naaraspuolisten pin-pistorasioiden kanssa.
Tukeva mekaaninen rakenne: Laadukas eristemateriaali kestää hyvin juottamiseen vaadittavan lämmön ja pitää nastat suorassa linjassa.
Tekniset tiedot:
Tuotekoodi / Tilauskoodi: PR-20L
Valmistajan tyyppi: DS1021-1*20SF15-B
Liitintyyppi: Piikkirima / urosliitin (Pin Header / Pin Strips)
Nastojen määrä: 20 nastaa (1x20)
Nastaetäisyys (Rasteri): 2,54 mm
Asennustapa: Läpiasennus (THT, suora)
Koskettimien pinnoitus: Kultaus (Gold-plated)
Nastojen pituus: Metalliosan kokonaispituus 18 mm (liitospuoli 12,5 mm, juotoskaula piirilevylle 3 mm)
Valmistaja: Connfly
Tyypilliset käyttökohteet:
Mikrokontrollerilevyjen (kuten Arduino, Raspberry Pi, ESP32) laajennusliitännät ja IO-väylät
Piirilevyjen välisten signaalikaapelien ja moduulien kytkennät
Prototyyppien rakentaminen, testipisteet ja laboratoriolaitteet
Teollisuusautomaation ohjauskortit, anturikytkennät ja paneeliliitännät
Elektroniikan huolto, korjaustyöt ja harrastusprojektit
Vinkki asennukseen: Kun juotat piikkirimaa piirilevylle, voit käyttää apuna naaraspuolista pistorasiarimaa tai koekytkentälevyä pitämään nastat täydellisen suorassa ja paikoillaan juotostyön aikana.
