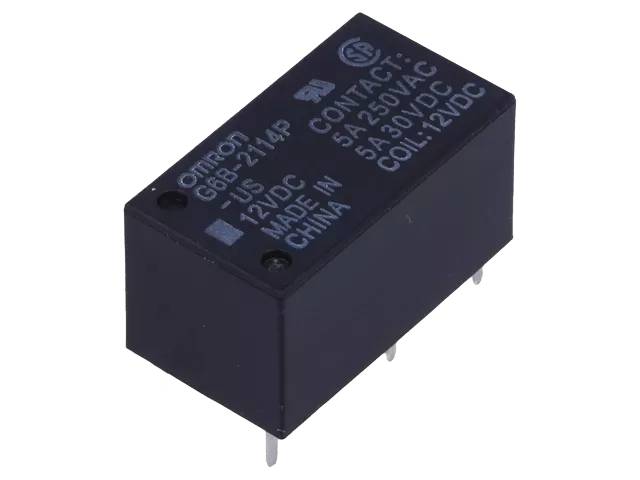

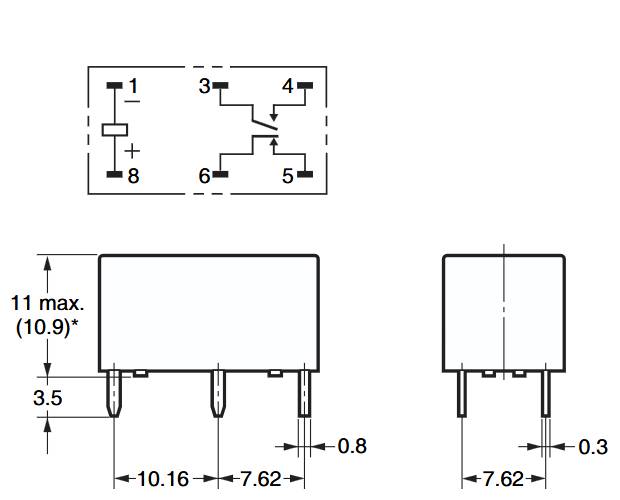

Piirikorttirele 1 sulkeutuva / 1 avautuva kosketin 5A (Omron G6B-2114-sarja)

Omronin G6B-sarjan 2-napainen piirikorttirele, jossa on yksi sulkeutuva (SPST-NO, 1a) ja yksi avautuva (SPST-NC, 1b) kosketin samassa komponentissa – soveltuu ohjauspiireihin, joissa tarvitaan samanaikaisesti sekä kytkevä että katkaiseva toiminto yhdellä relekelalla.

Rakenne ja liitäntä: Rele on täysin tiivistetty (fully sealed) rakenne, joka soveltuu myös ultraäänipesuun sopivana versiona. Paino on noin 4,5 g. Liitäntä on suora PCB-liitäntä, nastaväli 2,54 mm.

Kosketin ja kytkentäkyky: Kosketimet kestävät resistiivisellä kuormalla 5 A / 250 VAC ja 5 A / 30 VDC, induktiivisella kuormalla (cosφ = 0,4 / L/R = 7 ms) 1,5 A / 250 VAC ja 1,5 A / 30 VDC. Suurin sallittu kytkentäjännite on 380 VAC / 125 VDC ja suurin kytkentävirta 5 A. Vakiokoskettimen materiaali on kadmiumvapaa hopeaseos; induktiivisille ja käynnistysvirtapiikeille alttiille kuormille on saatavana AgSnIn-koskettimella varustettu versio. Koskettimen resistanssi on enintään 30 mΩ, toiminta-aika enintään 10 ms ja palautumisaika enintään 10 ms.

Eristys ja ympäristönkesto: Jännitelujuus kelan ja koskettimien välillä on 3000 VAC, saman polariteetin koskettimien välillä 1000 VAC ja eri polariteetin koskettimien välillä 2000 VAC. Iskujännitekesto on 6 kV (1,2×50 µs). Eristysresistanssi on vähintään 1000 MΩ. Mekaaninen kestoikä on vähintään 50 000 000 kytkentää (18 000 kytkentää/h) ja sähköinen kestoikä vähintään 100 000 kytkentää nimelliskuormalla (1800 kytkentää/h). Käyttölämpötila-alue on -25…+70 °C, kosteus 5–85 % RH.

Hyväksynnät: UL-tunnustettu (File No. E41643), CSA-sertifioitu (File No. LR31928) sekä EN/IEC- ja TÜV-sertifioitu (Registration No. R50158246). Tuote on RoHS-yhteensopiva.

Tekniset tiedot:

• Mallisarja: G6B-2114 (Omron), useita kelajännitevaihtoehtoja (mm. 5, 6, 12 ja 24 VDC)
• Valmistaja: Omron
• Kosketintyyppi: 2-napainen, SPST-NO (1a) + SPST-NC (1b)
• Rakenne: täysin tiivistetty (fully sealed)
• Paino: n. 4,5 g
• Virtakesto (resistiivinen): 5 A / 250 VAC, 5 A / 30 VDC
• Virtakesto (induktiivinen, cosφ 0,4 / L/R 7 ms): 1,5 A / 250 VAC, 1,5 A / 30 VDC
• Suurin kytkentäjännite: 380 VAC / 125 VDC
• Suurin kytkentävirta: 5 A
• Koskettimen materiaali: hopeaseos (kadmiumvapaa), AgSnIn-vaihtoehto saatavilla
• Koskettimen resistanssi: ≤30 mΩ
• Toiminta-aika: ≤10 ms
• Palautumisaika: ≤10 ms
• Eristysresistanssi: ≥1000 MΩ
• Jännitelujuus (kela–kosketin): 3000 VAC
• Jännitelujuus (koskettimet, sama polariteetti): 1000 VAC
• Jännitelujuus (koskettimet, eri polariteetti): 2000 VAC
• Iskujännitekesto: 6 kV (1,2×50 µs)
• Mekaaninen kestoikä: ≥50 000 000 kytkentää
• Sähköinen kestoikä: ≥100 000 kytkentää
• Käyttölämpötila-alue: -25…+70 °C
• Käyttökosteus: 5–85 % RH
• Liitäntä: suora PCB-liitäntä, 2,54 mm nastaväli
• Vaatimustenmukaisuus: RoHS
• Hyväksynnät: UL (File E41643), CSA (File LR31928), EN/IEC & TÜV (Reg. No. R50158246)

Yhteensopivuus: Samasta G6B-sarjasta löytyvät myös 1-napainen SPST-NO-versio 5 A (G6B-1114) ja 8 A (G6B-1174), DPST-NO- ja DPST-NC-versiot (G6B-2214 / G6B-2014), lukitusversiot (G6BU/G6BK) sekä sisäänrakennetulla merkkivalolla ja ylijänniteohjaussuojadiodilla varustettu malli (G6B-1177P-ND). Saatavana myös irrallinen kytkentäkanta (P6B-sarja) soklettiasennukseen.
