Piirikorttirele 1 sulkeutuva kosketin 10A (Omron G5CA-sarja)

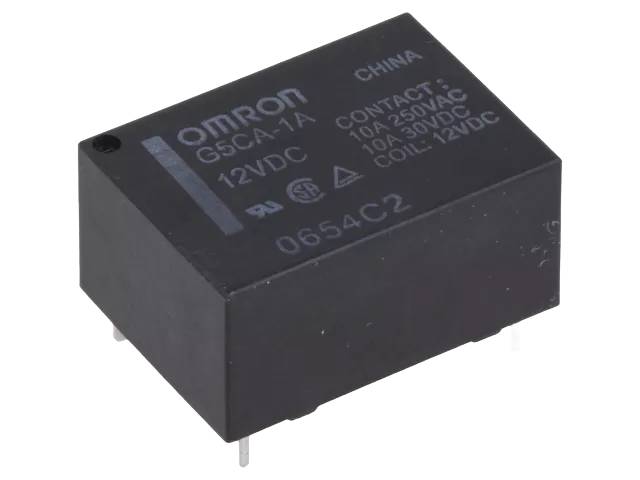

Omronin G5CA-sarjan piirikorttirele SPST-NO-kosketintyypillä (1 sulkeutuva kosketin) – erityisen kompakti tehorele, joka soveltuu kodinkoneiden ja teollisuuslaitteiden lähtöpiirien kytkentään pienessä tilassa.

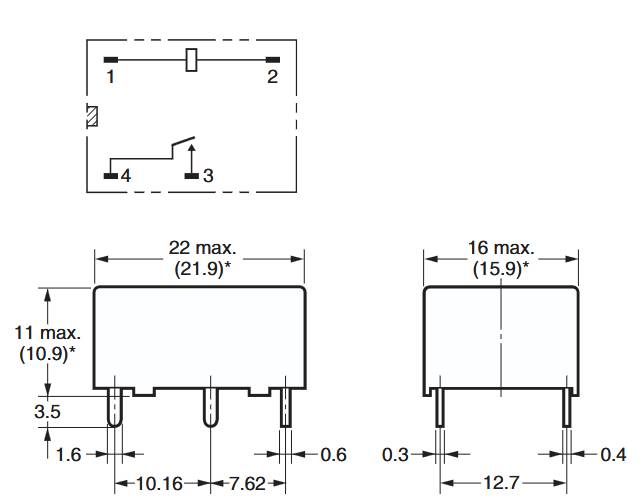

Rakenne ja liitäntä: Rele on subminiatyyrikokoinen, vain 16 × 22 × 11 mm (P×L×K), ja paino on noin 8 g. Perusversio on flux-suojattu (avoin) rakenne suoralla PCB-liitännällä, nastaväli 2,54 mm. Sarjasta on saatavana myös täysin tiivistettyjä versioita pesua varten sekä pikaliitinversio (#187-liittimet).

Kosketin ja kytkentäkyky: SPST-NO-kosketin (1a) kestää resistiivisellä kuormalla 10 A / 250 VAC ja 10 A / 30 VDC, induktiivisella kuormalla (cosφ = 0,4 / L/R = 7 ms) 3 A / 250 VAC ja 3 A / 30 VDC. Suurin sallittu kytkentäjännite on 250 VAC / 125 VDC ja suurin kytkentävirta 10 A. Koskettimen materiaali on kadmiumvapaa hopeaseos, ja koskettimen resistanssi on enintään 30 mΩ. Toiminta-aika on enintään 10 ms ja palautumisaika enintään 10 ms.

Eristys ja ympäristönkesto: Jännitelujuus kelan ja koskettimen välillä on 2500 VAC ja saman polariteetin koskettimien välillä 1000 VAC. Iskujännitekesto on 4500 V (1,2×50 µs). Eristysresistanssi on vähintään 1000 MΩ. Mekaaninen kestoikä on vähintään 20 000 000 kytkentää (18 000 kytkentää/h), ja sähköinen kestoikä perusversiolla vähintään 300 000 kytkentää (250 VAC, 10 A -resistiivikuormalla) tai 100 000 kytkentää (30 VDC, 10 A). Käyttölämpötila-alue on -25…+70 °C.

Hyväksynnät: UL-tunnustettu (File No. E41515), CSA-sertifioitu (File No. LR31928) sekä EN/TÜV-sertifioitu (Certification No. R50214486). Tuote on RoHS-yhteensopiva.

Tekniset tiedot:

• Mallisarja: G5CA (Omron), useita kelajännitevaihtoehtoja (mm. 5, 12 ja 24 VDC)
• Valmistaja: Omron
• Kosketintyyppi: SPST-NO, 1 sulkeutuva kosketin (1a)
• Mitat (P×L×K): 16 × 22 × 11 mm
• Paino: n. 8 g
• Virtakesto (resistiivinen): 10 A / 250 VAC, 10 A / 30 VDC
• Virtakesto (induktiivinen, cosφ 0,4 / L/R 7 ms): 3 A / 250 VAC, 3 A / 30 VDC
• Suurin kytkentäjännite: 250 VAC / 125 VDC
• Suurin kytkentävirta: 10 A
• Koskettimen materiaali: hopeaseos (kadmiumvapaa)
• Koskettimen resistanssi: ≤30 mΩ
• Toiminta-aika: ≤10 ms
• Palautumisaika: ≤10 ms
• Eristysresistanssi: ≥1000 MΩ
• Jännitelujuus (kela–kosketin): 2500 VAC
• Jännitelujuus (koskettimet, sama polariteetti): 1000 VAC
• Iskujännitekesto: 4500 V (1,2×50 µs)
• Mekaaninen kestoikä: ≥20 000 000 kytkentää
• Sähköinen kestoikä: ≥300 000 kytkentää (250 VAC, 10 A, perusversio)
• Käyttölämpötila-alue: -25…+70 °C
• Liitäntä: suora PCB-liitäntä, 2,54 mm nastaväli
• Vaatimustenmukaisuus: RoHS
• Hyväksynnät: UL (File E41515), CSA (File LR31928), EN/TÜV (Cert. No. R50214486)

Yhteensopivuus: G5CA-sarjasta löytyy myös täysin tiivistetty versio (G5CA-1A4), korkean herkkyyden versio pienemmällä tehonkulutuksella (150 mW), korkean kapasiteetin versio 15 A / 110 VAC -kuormalle sekä pikaliitinversio (#187-liittimet).
