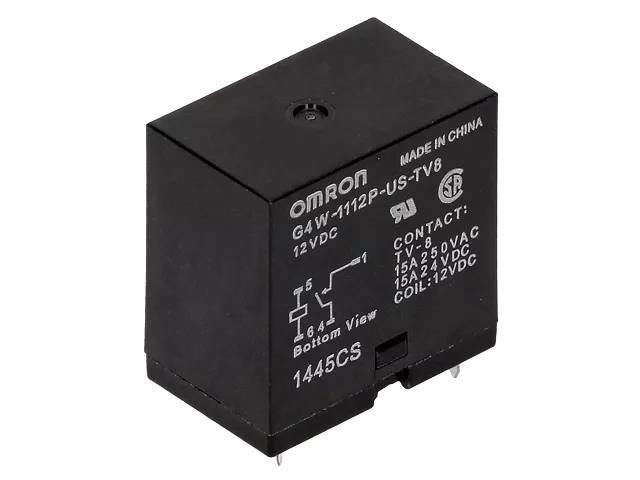

Piirikorttirele 1 sulkeutuva kosketin 15A (Omron G4W-1112P-sarja)
Omronin G4W-sarjan piirikorttirele SPST-NO-kosketintyypillä (1 sulkeutuva kosketin) – suunniteltu virtalähteiden ja tehokkaiden kuormien kytkentään, joissa vaaditaan korkeaa iskujännitekestoa ja luotettavaa galvaanista erotusta kelan ja koskettimen välillä.

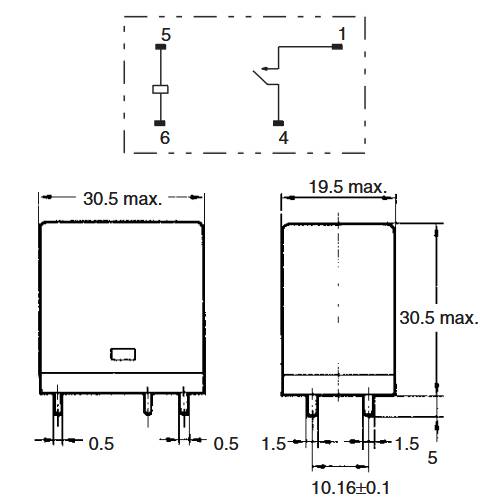

Rakenne ja liitäntä: Kotelointi on avoin/tiivistämätön rakenne, ja rele asennetaan piirikortille suoralla PCB-liitännällä 2,54 mm:n kansainvälisellä nastavälillä. Paino on noin 29 g. Ryömintäetäisyys kelan ja koskettimen välillä on vähintään 8 mm, mikä täyttää VDE C/250 -eristysvaatimukset.
Kosketin ja kytkentäkyky: SPST-NO-kosketin (1a) kestää resistiivisellä kuormalla 15 A / 250 VAC ja 15 A / 24 VDC, induktiivisella kuormalla (cosφ = 0,4 / L/R = 7 ms) 10 A / 250 VAC ja 7,5 A / 24 VDC. Suurin sallittu kytkentäjännite on 250 VAC / 125 VDC ja suurin kytkentäteho 3750 VA / 375 W. Koskettimen materiaali on AgCdO ja koskettimen resistanssi enintään 30 mΩ. Toiminta-aika on enintään 20 ms ja palautumisaika enintään 5 ms.
Eristys ja ympäristönkesto: Jännitelujuus kelan ja koskettimen välillä on 4000 VAC ja iskujännitekesto peräti 10 000 V (1,2×50 µs), mikä tekee sarjasta erityisen sopivan verkkovirtakytkentöihin. Eristysresistanssi on vähintään 100 MΩ (500 VDC:llä mitattuna). Mekaaninen kestoikä on vähintään 5 000 000 kytkentää ja sähköinen kestoikä vähintään 100 000 kytkentää nimelliskuormalla. Käyttölämpötila-alue on -25…+55 °C.
Hyväksynnät: Sarja on UL508- ja CSA C22.2 No.14 -hyväksytty, SEMKO-hyväksytty sekä saatavana VDE EN61810-1 -hyväksytyllä versiolla. SPST-NO-tyyppi täyttää TV-8-luokituksen vaatimukset.
Tekniset tiedot:
- Mallisarja: G4W-1112P (Omron), useita kelajännitevaihtoehtoja (mm. 12, 24 ja 100 VDC)
- Valmistaja: Omron
- Kosketintyyppi: SPST-NO, 1 sulkeutuva kosketin (1a)
- Virtakesto (resistiivinen): 15 A / 250 VAC, 15 A / 24 VDC
- Virtakesto (induktiivinen, cosφ 0,4 / L/R 7 ms): 10 A / 250 VAC, 7,5 A / 24 VDC
- Suurin kytkentäjännite: 250 VAC / 125 VDC
- Suurin kytkentävirta: 15 A
- Suurin kytkentäteho: 3750 VA / 375 W
- Koskettimen materiaali: AgCdO
- Koskettimen resistanssi: ≤30 mΩ
- Toiminta-aika: ≤20 ms
- Palautumisaika: ≤5 ms
- Eristysresistanssi: ≥100 MΩ (500 VDC)
- Jännitelujuus (kela–kosketin): 4000 VAC
- Iskujännitekesto: 10 000 V (1,2×50 µs)
- Ryömintäetäisyys: ≥8 mm
- Mekaaninen kestoikä: ≥5 000 000 kytkentää
- Sähköinen kestoikä: ≥100 000 kytkentää
- Käyttölämpötila-alue: -25…+55 °C
- Paino: n. 29 g
- Liitäntä: suora PCB-liitäntä, 2,54 mm nastaväli
- Hyväksynnät: UL508 (File E41643), CSA C22.2 No.14 (File LR31928), SEMKO, VDE EN61810-1, TV-8 (SPST-NO)
Yhteensopivuus: Samasta G4W-sarjasta löytyy myös DPST-NO-versio kahdella sulkeutuvalla koskettimella (G4W-2212P, 15 A / 10 A), sekä ruuvi- ja pikaliitinversiot yläasennuskiinnikkeellä.
