Piirikorttirele 1 sulkeutuva kosketin 20A (G4A-PE)
Omron Corporationin valmistama G4A-1A-PE on G4A-sarjan piirilevyterminaaliversio (PCB terminals / PCB coil terminals), joka poikkeaa perusmallista (G4A-1A-E) siinä, että sekä kontaktien että kelan liitännät toteutetaan suoraan piirilevylle juotettavina nastoina Faston-pikaliittimien sijaan. Rele on suunniteltu erityisesti moottorikuormien kytkentään.
Rakenne ja materiaali: Kontaktikonfiguraatio on SPST-NO (1 sulkeutuva kosketin). Liitäntä on kokonaan piirilevyasenteinen (PCB terminals), mikä mahdollistaa suoran integroinnin piirilevylle ilman erillisiä johtoja tai liittimiä. Ryömintämatka täyttää UL- ja CSA-standardien vaatimukset. Rakenteessa käytetään erittäin hyvin kohinaa kestäviä eristemateriaaleja, ja juoksutteenkestävä (flux protection) versio on saatavilla.
Sähköiset ominaisuudet: Nimelliskytkentävirta on 20 A / 250 VAC, ja rele kestää jopa 80 A:n hetkellisen syöksyvirran (esim. moottorin käynnistyksessä). Kelaresistanssi ja -jännite vaihtelevat mallikoodin mukaan (5–48 VDC).

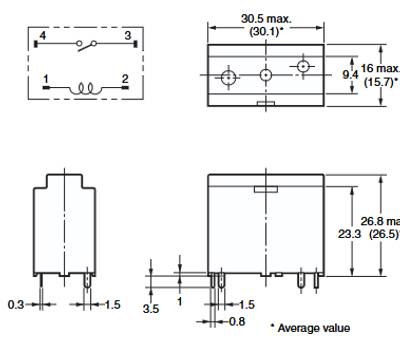

Mitat: Korkeus enintään 16 mm, syvyys enintään 26,8 mm (keskiarvoina).
Kestävyys ja luotettavuus: Rele on suunniteltu pitkäikäiseksi suuritehoisessa kytkennässä, testattu standardien DIN EN 61810-1 / EN 60255-23 mukaisesti (VDE-rekisteröinti 6673).
Asennusohjeet: Kun useita releitä asennetaan vierekkäin, releiden väliin tulee jättää vähintään 3 mm tilaa riittävän lämmönpoiston varmistamiseksi.
Standardit: Tuote on RoHS-yhteensopiva.
Käyttökohteet: Soveltuu erityisesti ilmastointilaitteiden kompressoreiden, teholähteiden ja muiden moottorikuormien kytkentään sovelluksissa, joissa piirilevyasennus on tarpeen.
Tekniset tiedot:
- SKU / tilauskoodi: G4A-PE
- Valmistajan tuotekoodi: G4A-1A-PE
- Valmistaja: Omron Corporation
- Tuotesarja: G4A
- Komponenttityyppi: piirikorttirele, miniatyyritehorele
- Kontaktikonfiguraatio: SPST-NO (1 sulkeutuva kosketin)
- Nimellisvirta: 20 A / 250 VAC
- Syöksyvirta (maks.): 80 A
- Kelajännitealue: 5–48 VDC
- Liitäntä: piirilevyjuotos (PCB terminals, myös kela)
- Korkeus (maks.): 16 mm
- Syvyys (maks.): 26,8 mm
- Standardit: DIN EN 61810-1, EN 60255-23 (VDE 6673)
- Standardimerkinnät: RoHS
