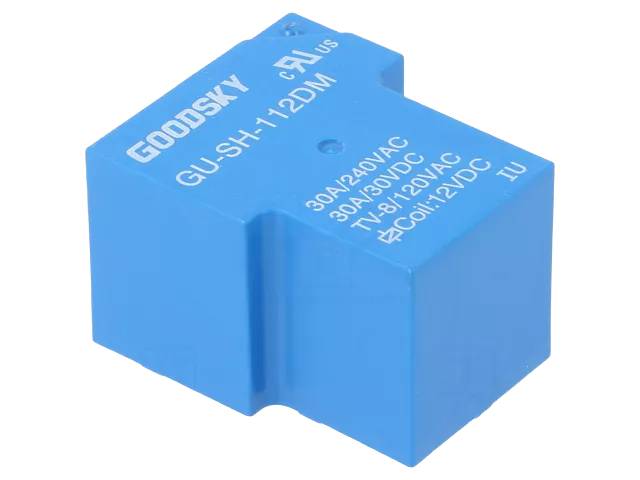

Piirikorttirele 1 sulkeutuva kosketin 30A (Good Sky GU-SH-sarja)
Good Sky Electricin GU-sarjan piirikorttirele SPST-NO-kosketintyypillä (1 sulkeutuva kosketin) – pieneen kokoon mahtuva tehorele, joka soveltuu kodinkoneiden, LVI-järjestelmien, ajoneuvojen ohjauskotelojen ja yleisten tehonkytkentäsovellusten käyttöön.

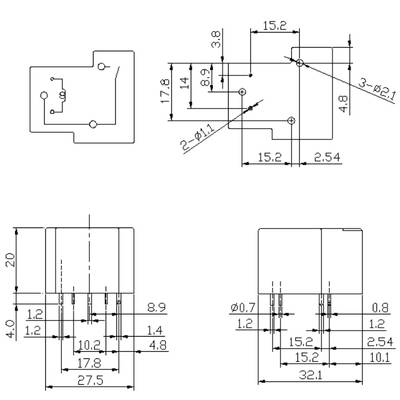

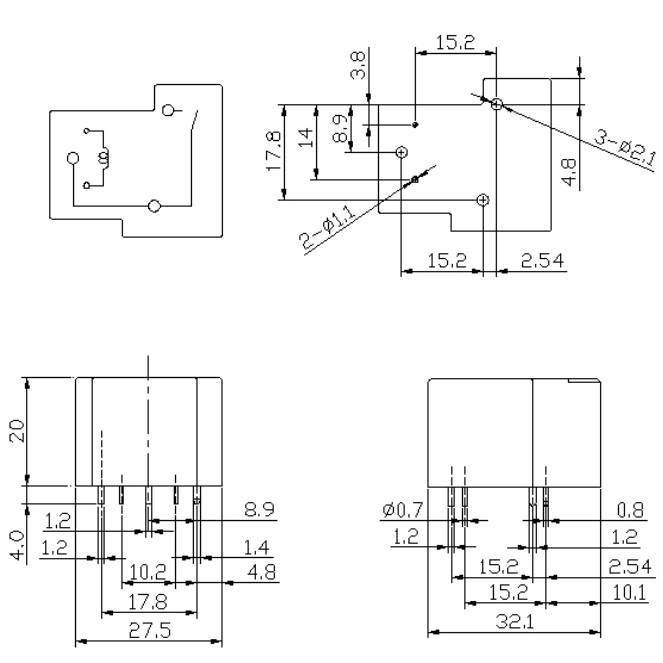

Rakenne ja liitäntä: Rele on RT III Wash Tight -tyyppinen pesutiivis rakenne (SH-sarja), joka soveltuu läpivirtausjuotokseen. Paino on noin 27,2 g. Sarjasta on saatavana myös avoin (RT 0) ja roiskesuojattu (RT II Flux Proofed) versio, sekä vakioeristysluokan että UL Class F -eristysluokan mallit.
Kosketin ja kytkentäkyky: SPST-NO-kosketin kestää resistiivisellä kuormalla 30 A / 120 VAC, 30 A / 240 VAC tai 30 A / 30 VDC. Kosketinkapasiteetti täyttää TV-8 (120 VAC) ja 1-1/2 HP (240 VAC) -luokitukset. Suurin sallittu jännite on 240 VAC ja suurin sallittu virta 30 A, suurin sallittu kytkentäteho 7200 VA / 900 W. Koskettimen materiaali on hopeaseos ja koskettimen resistanssi enintään 100 mΩ (mitattu 1 A / 6 VDC). Toiminta-aika on enintään 15 ms ja palautumisaika enintään 10 ms.
Eristys ja ympäristönkesto: Jännitelujuus kelan ja koskettimen välillä on 1500 VAC ja koskettimien välillä 1500 VAC. Eristysresistanssi on vähintään 100 MΩ (500 VDC:llä mitattuna). Mekaaninen kestoikä on noin 10⁷ kytkentää ilman kuormaa, ja sähköinen kestoikä noin 10⁵ kytkentää nimelliskuormalla. Käyttölämpötila-alue on -25…+55 °C ja kosteusalue 45–85 % RH. Kelan lämpötilannousu on enintään 60 °C.
Hyväksynnät: UL- ja C-UL-hyväksytty (File No. E141060). Tuote täyttää RoHS- ja REACH-vaatimukset, ja sarjasta on saatavana myös halogeeniton (Halogen Free) versio.
Tekniset tiedot:
- Mallisarja: GU-SH (Good Sky Electric), useita kelajännitevaihtoehtoja (mm. 12, 24 ja 48 VDC)
- Valmistaja: Good Sky Electric Co., Ltd.
- Kosketintyyppi: SPST-NO, 1 sulkeutuva kosketin
- Rakenne: pesutiivis (RT III Wash Tight)
- Paino: n. 27,2 g
- Rated Load: 30 A / 120 VAC, 30 A / 240 VAC, 30 A / 30 VDC (resistiivinen)
- NO-kosketinkapasiteetti: TV-8 (120 VAC), 1-1/2 HP (240 VAC)
- Suurin sallittu jännite: 240 VAC
- Suurin sallittu virta: 30 A
- Suurin sallittu kytkentäteho: 7200 VA / 900 W
- Koskettimen materiaali: hopeaseos (Ag Alloy)
- Koskettimen resistanssi: ≤100 mΩ (1 A, 6 VDC)
- Toiminta-aika: ≤15 ms
- Palautumisaika: ≤10 ms
- Eristysresistanssi: ≥100 MΩ (500 VDC)
- Jännitelujuus (kela–kosketin): 1500 VAC
- Jännitelujuus (koskettimet): 1500 VAC
- Mekaaninen kestoikä: n. 10⁷ kytkentää
- Sähköinen kestoikä: n. 10⁵ kytkentää nimelliskuormalla
- Käyttölämpötila-alue: -25…+55 °C
- Käyttökosteus: 45–85 % RH
- Kelan lämpötilannousu: ≤60 °C
- Vaatimustenmukaisuus: RoHS, REACH (Halogen Free -versio saatavana)
- Hyväksynnät: UL & C-UL (File No. E141060)
Yhteensopivuus: GU-sarjasta löytyy myös avoin (RT 0) ja roiskesuojattu (RT II) versio, SPDT-vaihtokosketinmalli (GU-D / GU-D1, kosketinkapasiteetit 20–30 A NO / 10–20 A NC) sekä pienemmän 10 A:n virtakeston malli (GU-DB, One Form B / NC-kosketin).
