Piirikorttirele 1 sulkeutuva kosketin 32A (FTR-K3)
Fujitsu Component Limitedin valmistama FTR-K3 on suurikapasiteettinen tehorele, joka on suunniteltu vaativiin sovelluksiin, joissa tarvitaan huomattavaa kytkentäkapasiteettia yhdellä sulkeutuvalla (normaalisti auki) kontaktilla.
Rakenne ja materiaali: Kontaktikonfiguraatio on 1 Form A (SPST-NO, yksi sulkeutuva kosketin). Rakenne on saatavilla useilla eri kotelovaihtoehdoilla: tab-terminaalit (J), litteä malli (-F), korkean eristyksen versio (-LS), suurivirtainen versio (-HC) sekä piirilevyasenteinen malli (-PV/-PS). Kontaktiväli on 1,5–1,8 mm mallista riippuen. Mitat ovat n. 15,7 × 30,1 × 23,3 mm, paino n. 25 g. Rakenne on saatavilla myös lukittuvana (2-kelaisena latching-versiona, FTR-K3L).
Sähköiset ominaisuudet: Nimellisvirta (resistiivinen kuorma) on 32 A / 250 VAC. Minimikytkentäkuorma on 5 VDC / 100 mA. Rakenteesta riippuen (esim. FTR-K3-PV) saatavilla myös 25–30 A:n versioita eri jännitteillä (mm. 30A/60VDC tai 25A/72VDC DC-suurivirtaversioissa).
Kestävyys ja luotettavuus: Mekaaninen kestoikä on 1 × 10⁶ kytkentää, sähköinen kestoikä nimelliskuormalla 30 × 10³ (30 000) kytkentää.
Standardit: Rele täyttää RoHS-direktiivin 2011/65/EU vaatimukset. Juotospinnoite on lyijytöntä (Sn-3,0Ag-0,5Cu), joka on yhteensopiva myös PbSn-kokoonpanoprosessin kanssa. Huomioitavaa: uudelleenjuotos (reflow soldering) on kielletty; relettä ei saa käyttää rikki- tai kloridikaasupitoisissa tai typpioksidia sisältävissä ympäristöissä, eikä silikonia sisältävien materiaalien läheisyydessä (voi aiheuttaa kontaktivikoja).
Käyttökohteet: Soveltuu teollisuuden tehonohjaukseen, moottoriohjaimiin ja muihin sovelluksiin, joissa vaaditaan suurta virrankestoa yhdellä kontaktilla.
Tekniset tiedot:
- SKU / tilauskoodi: FTR-K3
- Valmistaja: Fujitsu Component Limited
- Tuotesarja: FTR-K3
- Komponenttityyppi: piirikorttirele, suurikapasiteettinen tehorele
- Kontaktikonfiguraatio: 1 Form A (SPST-NO)
- Nimellisvirta: 32 A / 250 VAC
- Minimikytkentäkuorma: 5 VDC / 100 mA
- Kontaktiväli: 1,5–1,8 mm

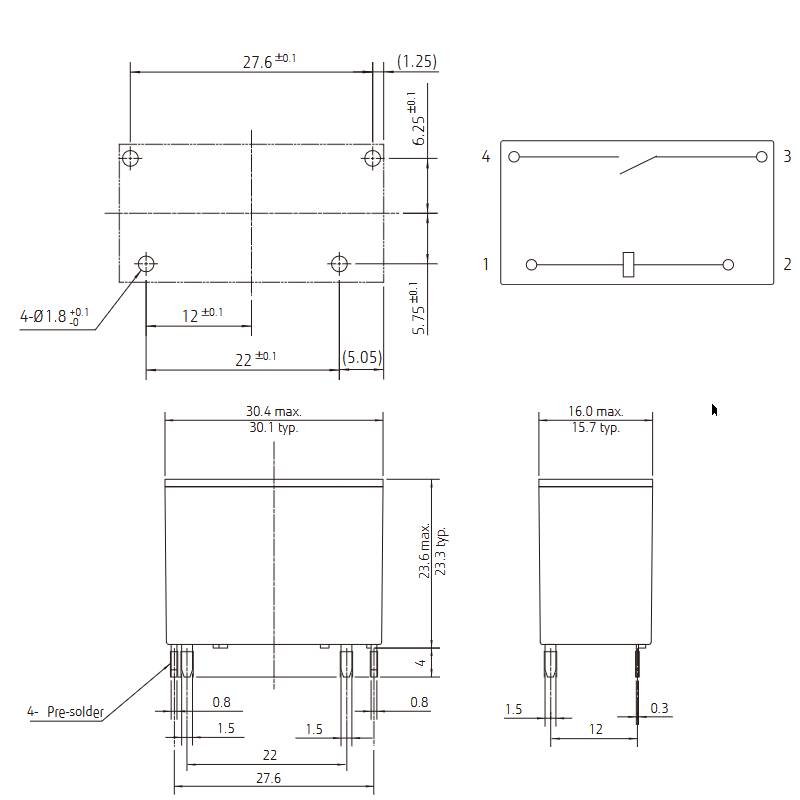

- Mitat (L×P×K): 15,7 × 30,1 × 23,3 mm
- Paino: n. 25 g
- Mekaaninen kestoikä: 1×10⁶ kytkentää
- Sähköinen kestoikä: 30×10³ kytkentää
- Juotospinnoite: Sn-3,0Ag-0,5Cu (lyijytön)
- Standardimerkinnät: RoHS (2011/65/EU)
