Piirikorttirele 1 sulkeutuva kosketin 3A (TE Connectivity PCJ-sarja)
TE Connectivityn (OEG) PCJ-sarjan miniatyyripiirikorttirele 1 Form A -kosketintyypillä (1 sulkeutuva kosketin) – erittäin herkkä yleiskäyttöinen rele, joka soveltuu erityisesti kodinkoneisiin ja muihin sovelluksiin, joissa vaaditaan pientä kelatehon kulutusta ja korkeaa eristyslujuutta.

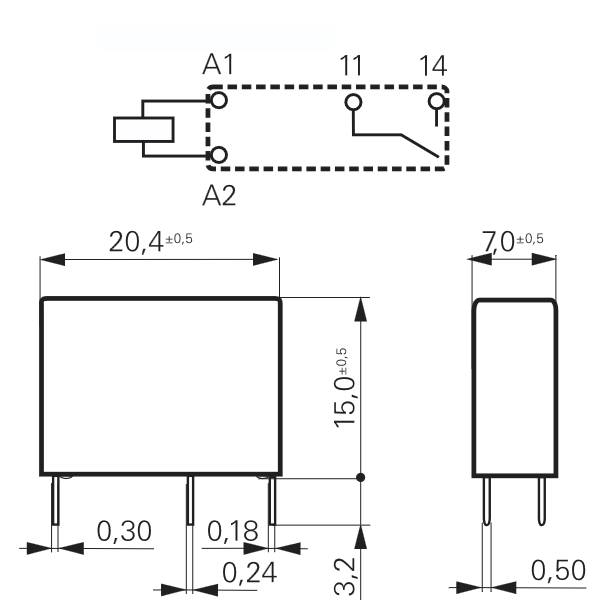

Rakenne ja liitäntä: Rele on 1-napainen, ja liitäntä on suora PCB-liitäntä (PCB-THT), paino noin 4 g. Sarjasta on saatavana roiskesuojattu (RTII flux proof) ja täysin tiivistetty (RTIII wash tight) versio sekä erillinen WG-versio, joka täyttää kodinkoneille tarkoitetun IEC 60335-1 -standardin vaatimukset. Juotoslämmönkesto on 260 °C / 5 s.
Kosketin ja kytkentäkyky: 1 Form A -kosketin (NO) on mitoitettu 250 VAC:n nimellisjännitteelle, virtakesto 3 A tai 5 A mallista riippuen, suurin sallittu kytkentäjännite 30 VDC / 250 VAC ja suurin kytkentäteho 1250 VA / 150 W. Koskettimen materiaali on AgNi ja koskettimen alkuresistanssi enintään 100 mΩ (mitattu 1 A / 6 VDC). Pienin suositeltu kytkentäkuorma on 100 mA / 5 VDC. Toiminta-aika on enintään 10 ms ja palautumisaika enintään 4 ms. Kytkentätaajuus on 360 kytkentää/h kuormalla ja 18 000 kytkentää/h ilman kuormaa.
Eristys ja ympäristönkesto: Jännitelujuus avoimien koskettimien välillä on 750 Vrms ja kelan ja koskettimen välillä peräti 4000 Vrms. Iskujännitekesto (surge) on 10 000 Vrms. Eristysresistanssi on vähintään 1000 MΩ, ja ryömintä-/ilmaväli kelan ja koskettimen välillä on vähintään 7,5/8 mm. Mekaaninen kestoikä on yli 10×10⁶ kytkentää, ja sähköinen kestoikä 100×10³ kytkentää nimelliskuormalla (250 VAC, resistiivinen). Tärinänkestävyys on 10–50 Hz, kaksoisamplitudi 1,5 mm, ja iskunkestävyys 98 m/s² (11 ms). Käyttölämpötila-alue on -40…+85 °C (tai +105 °C mallista riippuen).
Hyväksynnät: VDE-hyväksytty (File No. 40009151), UL-hyväksytty (File No. E58304), CSA-sertifioitu (File No. LR48471-211) sekä CQC-sertifioitu (File No. 03001008593). Tuote on RoHS-yhteensopiva (Direktiivi 2002/95/EY), ja materiaalinmukaisuus kattaa myös REACH- ja halogeenisisältövaatimukset.
Tekniset tiedot:
- Mallisarja: PCJ (TE Connectivity / OEG), useita kelajännitevaihtoehtoja (3–24 VDC, mm. 5, 6, 12 ja 24 VDC)
- Valmistaja: TE Connectivity Ltd
- Kosketintyyppi: 1 Form A (NO), 1 sulkeutuva kosketin, 1-napainen
- Kelan tehonkulutus: n. 200 mW (herkkä kela)
- Rakenne: roiskesuojattu (RTII) tai täysin tiivistetty (RTIII), WG-versio saatavana (IEC 60335-1)
- Paino: n. 4 g
- Nimellisjännite: 250 VAC
- Rated current: 3 A / 5 A
- Suurin sallittu kytkentäjännite: 30 VDC / 250 VAC
- Suurin kytkentäteho: 1250 VA / 150 W
- Koskettimen materiaali: AgNi
- Koskettimen resistanssi: ≤100 mΩ (1 A, 6 VDC)
- Pienin suositeltu kytkentäkuorma: 100 mA / 5 VDC
- Toiminta-aika: ≤10 ms
- Palautumisaika: ≤4 ms
- Kytkentätaajuus: 360/h (kuormalla), 18 000/h (ilman kuormaa)
- Jännitelujuus (koskettimet): 750 Vrms
- Jännitelujuus (kela–kosketin): 4000 Vrms
- Iskujännitekesto (surge): 10 000 Vrms
- Eristysresistanssi: ≥1000 MΩ
- Ryömintä-/ilmaväli (kela–kosketin): ≥7,5/8 mm
- Mekaaninen kestoikä: >10×10⁶ kytkentää
- Sähköinen kestoikä: 100×10³ kytkentää (250 VAC, resistiivinen)
- Tärinänkestävyys: 10–50 Hz, kaksoisamplitudi 1,5 mm
- Iskunkestävyys: 98 m/s² (11 ms)
- Käyttölämpötila-alue: -40…+85 °C (tai +105 °C)
- Liitäntä: suora PCB-liitäntä (PCB-THT)
- Juotoslämmönkesto: 260 °C / 5 s
- Vaatimustenmukaisuus: RoHS, REACH, halogeenisisältö
- Hyväksynnät: VDE (File 40009151), UL (File E58304), CSA (File LR48471-211), CQC (File 03001008593)
Yhteensopivuus: PCJ-sarjasta löytyy myös suuremman virtakeston 5 A -versio, sekä kotitalouskäyttöön suunnattu WG-erikoisversio (IEC 60335-1).
