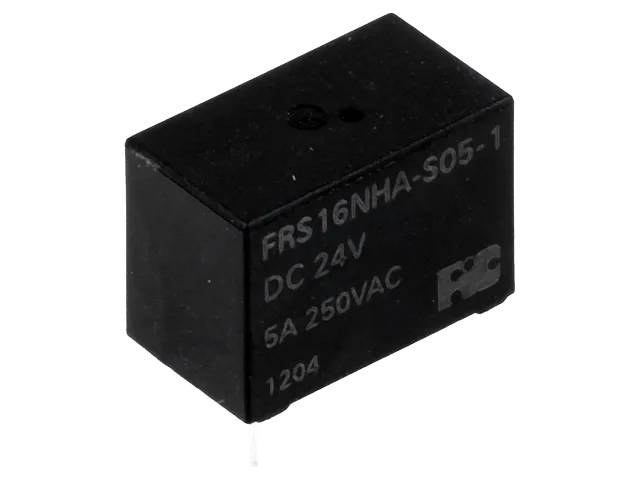

Piirikorttirele 1 vaihtokosketin 5A (FRS16)

Forward Industrial Companyn (Hongkong) valmistama FRS16 on subminiatyyrikokoinen kevyt rele, joka kestää poikkeuksellisen korkeita jännitepiikkejä (5000V:n syöksynkesto). Muovimateriaali on valittu kestämään korkeita lämpötiloja ja erilaisia kemiallisia liuoksia.

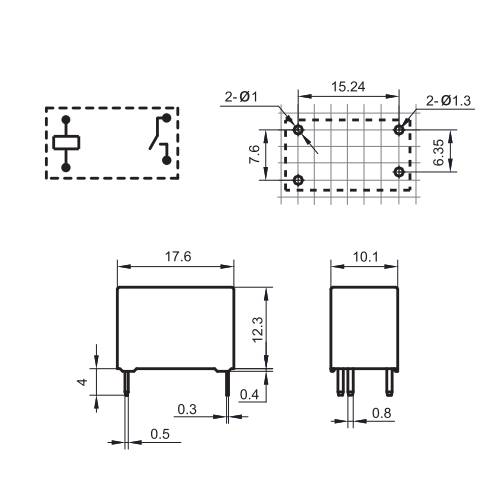

Rakenne ja materiaali: Kontaktikonfiguraatio on 1 Form C (SPDT, vaihtokosketin). Kontaktimateriaali on hopealejeeriä (silver alloy). Rakenne on saatavilla joko pölysuojattuna (dust cover) tai pesunkestävänä (wash tight) versiona. Liitäntä on piirilevyasenteinen (PCB mount, DIL-jalkajärjestys).

Sähköiset ominaisuudet: Kontaktin nimellisvirta (FRS16HA & FRS16BC) on 5A/120VAC tai 3A/250VAC (28VDC). Maksimi kytkentäjännite on 250VAC/30VDC, maksimi kytkentäteho 1250VA/150W. Kontaktiresistanssi on enintään 100 mΩ. Eristysresistanssi on vähintään 100 MΩ (500VDC). Dielektrinen lujuus on 1000 VAC avointen kontaktien välillä ja 2500 VAC kelan ja kontaktin välillä (FRS16-perusversio; FRS16N-versiolla jopa 5000 VAC).

Kelan ominaisuudet: Kelajännitevaihtoehdot ovat 3, 5, 6, 9, 12, 18, 24 tai 48 V DC. Nimellisteho on 0,45 W ("B"-tyyppi) tai 0,20 W ("H"-tyyppi, herkkä versio, vain 1 Form A -kontaktille).

Kestävyys ja luotettavuus: Toiminta-aika on enintään 8 ms, vapautumisaika enintään 5 ms. Mekaaninen kestoikä on 10⁷ kytkentää, sähköinen kestoikä 10⁵ kytkentää (nimelliskuormalla). Käyttölämpötila-alue on -40…+70 °C (FRS16) tai -40…+85 °C (FRS16N). Tärinänkesto on 1,5 mm (10-55 Hz), iskunkesto vähintään 10 g. Kosteudenkesto on 95 % RH, 35 °C. Paino on n. 6 g (FRS16) tai 5 g (FRS16N).

Standardit: UL-hyväksyntä (tiedosto E141516), TÜV (R50019143, koskee vain FRS16-mallia).

Käyttökohteet: Soveltuu kodinkoneisiin, äänentoistolaitteisiin, toimistolaitteisiin ja ajoneuvosovelluksiin.

Tekniset tiedot:

• SKU / tilauskoodi: FRS16
• Valmistaja: Forward Industrial Company (Hongkong)
• Tuotesarja: FRS16
• Komponenttityyppi: piirikorttirele, subminiatyyrirele
• Kontaktikonfiguraatio: 1 Form C (SPDT)
• Nimellisvirta: 5A/120VAC tai 3A/250VAC (28VDC)
• Maks. kytkentäjännite: 250VAC/30VDC
• Maks. kytkentäteho: 1250VA/150W
• Kontaktimateriaali: hopealejeeriä
• Kontaktiresistanssi: ≤100 mΩ
• Eristysresistanssi: ≥100 MΩ (500VDC)
• Dielektrinen lujuus (kela–kontakti): 2500 VAC (FRS16) / 5000 VAC (FRS16N)
• Toiminta-/vapautumisaika: 8 ms / 5 ms
• Mekaaninen kestoikä: 10⁷ kytkentää
• Sähköinen kestoikä: 10⁵ kytkentää
• Käyttölämpötila: -40…+70 °C
• Paino: n. 6 g
• Standardit: UL (E141516), TÜV (R50019143)
