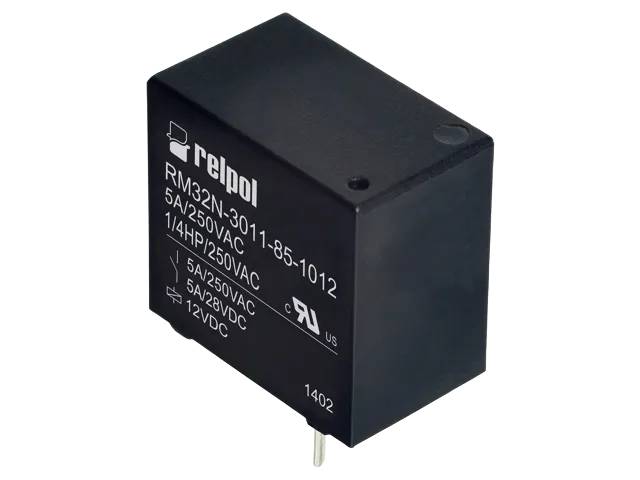

Piirikorttirele 1 sulkeutuva kosketin 5A (RM32N-2)

Relpol S.A:n (Puola) valmistama RM32N on erittäin pienikokoinen ja kevyt miniatyyrirele, joka on suunniteltu tilankäytöltään kriittisiin PCB-sovelluksiin. Tämä versio sisältää yhden normaalisti auki -kontaktin (1 NO), joka tarjoaa suuremman kytkentäkyvyn kuin sarjan 1 CO -versio.

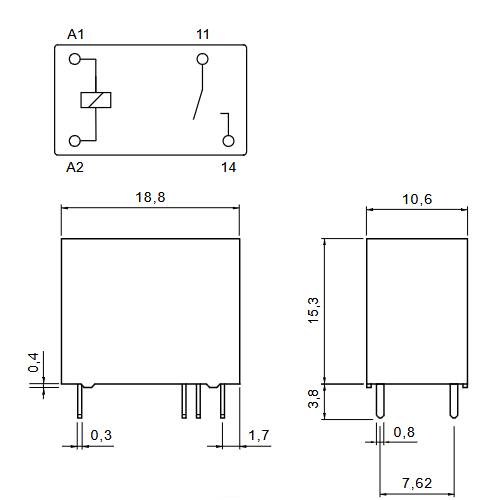

Rakenne ja materiaali: Kontaktikonfiguraatio on 1 NO (yksi sulkeutuva kosketin, normaalisti auki). Kontaktimateriaali on AgSnO₂ (hopea-tinaoksidi). Kotelo on tiivistetty, suojausluokka IP67 (EN 60529), ympäristönsuojausluokka RTIII (EN 61810-7). Mitat ovat erittäin pienet, 18,8 × 10,6 × 15,3 mm, paino ainoastaan 6 g. Liitäntä on suoraan piirilevylle juotettava (PCB mount).

Sähköiset ominaisuudet: Nimellis-/maksimikytkentäjännite on 250 V / 277 V AC. Nimelliskuorma 1 NO -kontaktille on korkeampi kuin 1 CO -versiolla: 10 A / 125 VAC (AC1) tai 5 A / 28 VDC (DC1). Moottorikuorma UL 508 -standardin mukaan on 1/4 HP (250VAC, yksivaihe). Kontaktiresistanssi on enintään 100 mΩ. Eristysresistanssi on vähintään 100 MΩ (500VDC, 60s).

Kelan ominaisuudet: Kelajännitevaihtoehdot ovat 5, 9, 12, 18 tai 24 V DC. Nimellisteho on 0,20 W (herkkä kela – saatavilla vain 1 NO -kontaktilla, kuten tässä versiossa) tai 0,45 W (standardikela).

Kestävyys ja luotettavuus: Toiminta-/vapautumisaika on 8/5 ms. Sähköinen kestoikä nimelliskuormalla on yli 100 000 (10⁵) kytkentää. Mekaaninen kestoikä on yli 10 miljoonaa (10⁷) kytkentää. Käyttölämpötila-alue on -40…+70 °C. Tärinänkesto on 1,5 mm DA (10-55 Hz), iskunkesto 10 g.

Standardit: Tuote on RoHS-yhteensopiva.

Käyttökohteet: Soveltuu kodinkoneisiin, automaatiojärjestelmiin, sähkölaitteisiin, mittalaitteisiin, tietoliikennelaitteisiin, kaukosäätimiin ja valonohjaimiin – erityisesti sovelluksiin, joissa tarvitaan korkeampaa kytkentäkykyä (10A) kuin sarjan CO-versiolla, ja herkän matalatehoisen kelan (0,20W) etua mikro-ohjainohjauksessa.

Tekniset tiedot:

• SKU / tilauskoodi: RM32N-2
• Valmistaja: Relpol S.A.
• Tuotesarja: RM32N
• Komponenttityyppi: piirikorttirele (miniatyyrirele), tiivistetty
• Kontaktikonfiguraatio: 1 NO (sulkeutuva)
• Nimellisvirta (AC1/DC1): 10 A / 125 VAC tai 5 A / 28 VDC
• Kontaktimateriaali: AgSnO₂
• Kontaktiresistanssi: ≤100 mΩ
• Kelajännitevaihtoehdot: 5, 9, 12, 18, 24 VDC
• Kelan teho: 0,20 W (herkkä) / 0,45 W (standardi)
• Mitat (P×L×K): 18,8 × 10,6 × 15,3 mm
• Paino: 6 g
• Toiminta-/vapautumisaika: 8 ms / 5 ms
• Mekaaninen kestoikä: >10⁷ kytkentää
• Sähköinen kestoikä: >10⁵ kytkentää
• Käyttölämpötila: -40…+70 °C
• Suojausluokka: IP67
• Liitäntä: piirilevyjuotos (PCB mount)
• Standardimerkinnät: RoHS
