Piirikorttirele 1 sulkeutuva kosketin 8A (RM96Z)

Relpol S.A:n (Puola) valmistama RM96 on matalarakenteinen (vain 16,2 mm korkea) miniatyyrirele, joka on erityisen sopiva tiloihin, joissa asennuskorkeus on rajallinen. Tämä versio sisältää yhden sulkeutuvan (normaalisti auki) kontaktin.

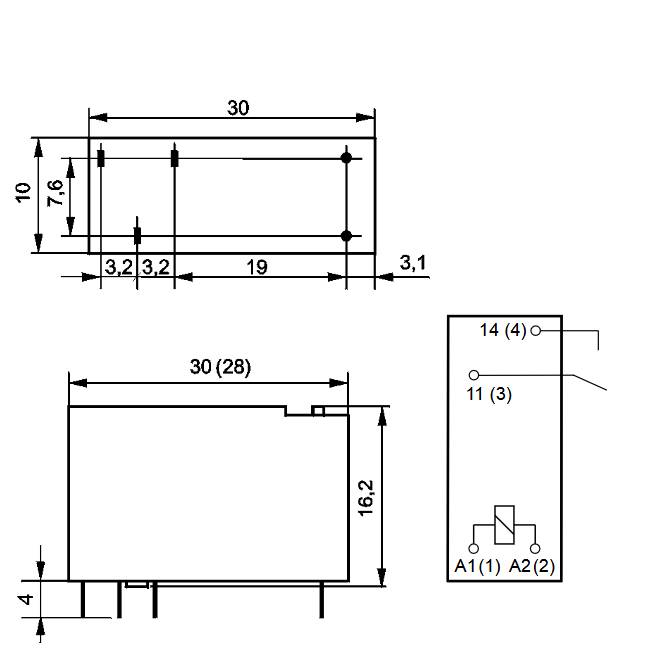

Rakenne ja materiaali: Kontaktikonfiguraatio on 1 NO (yksi sulkeutuva kosketin, normaalisti auki). Kontaktimateriaali on AgSnO₂ (hopea-tinaoksidi) tai AgSnO₂/Au (kovakullattu). Kotelo on saatavilla joko IP40- tai IP67-suojausluokassa. Mitat ovat 28 × 10 × 16,2 mm (hieman lyhyempi kuin 1 CO -versio), paino 11 g. Nastaväli on 5,0 mm. Liitäntä on suoraan piirilevylle juotettava (PCB mount) – 1 NO- ja 1 NC-versiot on suunniteltu vain piirilevyasennukseen, ei kanta-asennukseen.

Sähköiset ominaisuudet: Nimellis-/maksimikytkentäjännite on 250 V / 400 V AC. Nimelliskuorma AC1-luokassa on 8 A / 250 VAC, AC15-luokassa 3 A/120V tai 1,5 A/240V, DC1-luokassa 8 A / 24 VDC. Moottorikuorma UL 508 -standardin mukaan on 1/2 HP (240VAC). Maksimi katkaisukyky (AC1) on 2000 VA. Kontaktiresistanssi on enintään 100 mΩ. Eristys on vahvistettu (reinforced insulation), dielektrinen lujuus kelan ja kontaktien välillä 4000 VAC.

Kelan ominaisuudet: Kelajännitevaihtoehdot ovat 5, 6, 9, 12, 18, 24 tai 48 V DC. Nimellisteho on 0,22–0,3 W.

Kestävyys ja luotettavuus: Toiminta-/vapautumisaika on 10/5 ms. Sähköinen kestoikä nimelliskuormalla (8A, 250VAC) on yli 100 000 kytkentää, mekaaninen kestoikä yli 20 miljoonaa (2×10⁷) kytkentää. Käyttölämpötila-alue on -40…+85 °C. Eristysluokka on Class F (155°C).

Standardit: Tuote on RoHS-yhteensopiva.

Käyttökohteet: Soveltuu sovelluksiin, joissa asennuskorkeus on rajallinen ja tarvitaan yksinkertainen sulkeutuva kontakti – esimerkiksi teollisuuden ohjauspiireihin ja kodinkoneisiin.

Tekniset tiedot:

• SKU / tilauskoodi: RM96Z
• Valmistaja: Relpol S.A.
• Tuotesarja: RM96
• Komponenttityyppi: piirikorttirele (matalarakenteinen miniatyyrirele)
• Kontaktikonfiguraatio: 1 NO (sulkeutuva)
• Nimellisvirta: 8 A / 250 VAC
• Maks. kytkentäjännite: 400 VAC
• Kontaktimateriaali: AgSnO₂ / AgSnO₂-Au
• Nastaväli: 5,0 mm
• Mitat (P×L×K): 28 × 10 × 16,2 mm
• Paino: 11 g
• Dielektrinen lujuus (kela–kontakti): 4000 VAC
• Mekaaninen kestoikä: >2×10⁷ kytkentää
• Sähköinen kestoikä: >10⁵ kytkentää
• Toiminta-/vapautumisaika: 10/5 ms
• Käyttölämpötila: -40…+85 °C
• Suojausluokka: IP40 tai IP67
• Eristysluokka: Class F
• Liitäntä: piirilevyjuotos (vain PCB mount)
• Standardimerkinnät: RoHS
