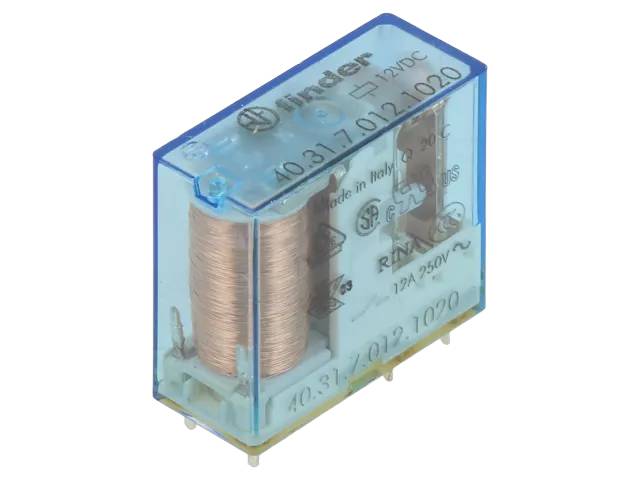

Piirikorttirele 1 vaihtokosketin 10A (40.31)

Finder S.p.A:n (Italia) valmistama 40.31 on kompakti tehorele suoraan piirilevylle tai kantaan asennettavaksi. Sarja soveltuu laajasti mm. ohjauspaneeleihin, sähkönjakelukeskuksiin, automaatiosovelluksiin ja lääketieteellisiin laitteisiin.

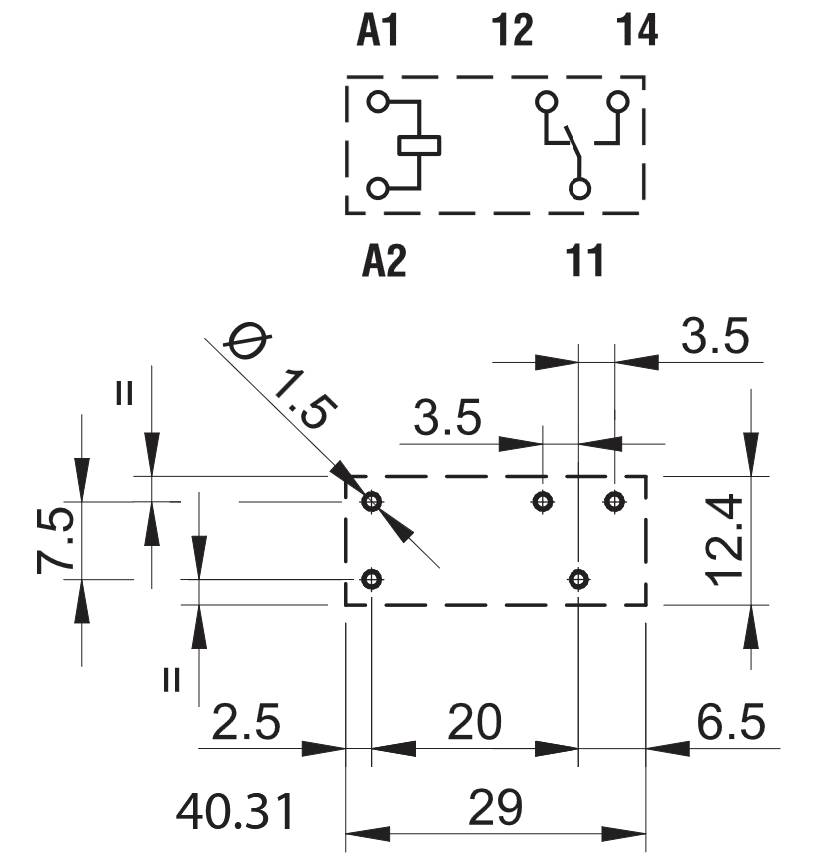

Rakenne ja materiaali: Kontaktikonfiguraatio on 1 CO (yksi vaihtokosketin, SPDT). Nastaväli on 3,5 mm (piirilevyasennus) tai 5,0 mm (piirilevy- tai kanta-asennus, malli 40.51). Vakiokontaktimateriaali on AgNi (hopea-nikkeli), ja kadmiumvapaa kontaktimateriaali on saatavilla. Kelan ja kontaktien välillä on 8 mm:n ryömintämatka/ilmaväli sekä 6 kV:n (1,2/50µs) eristys. Ympäristönsuojaus on RT II (juoksutteenkestävä, vakio) tai RT III (pesunkestävä, optio).

Sähköiset ominaisuudet: Nimellisvirta on 12 A piirilevyasennuksena (10 A kanta-asennettuna), huippuvirta 20 A. Nimellisjännite on 250 V AC (kytkentä enintään 400 V AC). Nimelliskuorma AC1-luokassa on 3000 VA, AC15-luokassa (230 VAC) 1000 VA. Yksivaihemoottoriteho (230 VAC) on 0,55 kW. DC1-katkaisukyky on 12 A (30 V), 0,6 A (110 V) tai 0,25 A (220 V). Minimikytkentäkuorma on 300 mW (5V/5mA).

Kelan ominaisuudet: Nimellisjännite AC on 6–240 V (50/60 Hz), DC 5–125 V (useita eri koodivaihtoehtoja). Nimellisteho on 1,2 VA (AC) / 0,65 W (DC) / 0,5 W (herkkä DC).

Kestävyys ja luotettavuus: Mekaaninen kestoikä on 10 miljoonaa kytkentää, sähköinen kestoikä nimelliskuormalla (AC1) 200 000 kytkentää. Toiminta-/vapautumisaika on 7/3 ms (10/3 ms herkkä versio). Ympäristön lämpötila-alue on -40…+85 °C. Dielektrinen lujuus avointen kontaktien välillä on 1000 VAC.

Käyttökohteet: Soveltuu teollisuuden ohjauspiireihin, sähkönjakelukeskuksiin, ovien ja porttien avaajiin, verhojen/säleikköjen automaatioon, myyntiautomaatteihin ja elektronisiin piirilevyihin.

Tekniset tiedot:

• SKU / tilauskoodi: 4031
• Valmistajan tuotekoodi: 40.31
• Valmistaja: Finder S.p.A.
• Tuotesarja: 40-sarja
• Komponenttityyppi: piirikorttirele
• Kontaktikonfiguraatio: 1 CO (SPDT)
• Nimellisvirta (piirilevy/kanta): 12 A / 10 A
• Huippuvirta: 20 A
• Nimellisjännite: 250 V AC (kytkentä maks. 400 V)
• Nimelliskuorma AC1: 3000 VA
• Kontaktimateriaali: AgNi (vakio)
• Nastaväli: 3,5 mm
• Mekaaninen kestoikä: 10 × 10⁶ kytkentää
• Sähköinen kestoikä (AC1): 200 × 10³ kytkentää
• Toiminta-/vapautumisaika: 7/3 ms
• Ympäristön lämpötila: -40…+85 °C
• Eristys (kela–kontakti): 6 kV (1,2/50µs), 8mm
• Ympäristönsuojaus: RT II (vakio) / RT III (optio)
• Standardi: EN 61810-1
