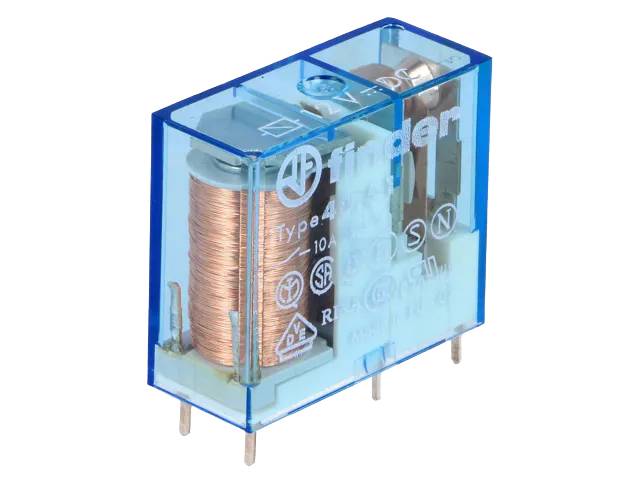

Piirikorttirele 1 vaihtokosketin 10A (40.51)

Finder S.p.A:n (Italia) valmistama 40.51 on kompakti tehorele suoraan piirilevylle tai 95-sarjan kantaan asennettavaksi. Malli on 40.31:n sisarversio 5,0 mm:n nastavälillä, mikä mahdollistaa myös kanta-asennuksen (plug-in), toisin kuin 40.31, joka on tarkoitettu vain piirilevyasennukseen.

Rakenne ja materiaali: Kontaktikonfiguraatio on 1 CO (yksi vaihtokosketin, SPDT). Nastaväli on 5,0 mm, nastan pituus 5,3 mm (piirilevy- tai kanta-asennus). Vakiokontaktimateriaali on AgNi (hopea-nikkeli), ja kadmiumvapaa kontaktimateriaali on saatavilla. Kelan ja kontaktien välillä on 8 mm:n ryömintämatka/ilmaväli sekä 6 kV:n (1,2/50µs) eristys. Ympäristönsuojaus on RT II (juoksutteenkestävä, vakio) tai RT III (pesunkestävä, optio).

Sähköiset ominaisuudet: Nimellisvirta on 12 A piirilevyasennuksena (10 A kanta-asennettuna), huippuvirta 20 A. Nimellisjännite on 250 V AC (kytkentä enintään 400 V AC). Nimelliskuorma AC1-luokassa on 3000 VA, AC15-luokassa (230 VAC) 1000 VA. Yksivaihemoottoriteho (230 VAC) on 0,55 kW. DC1-katkaisukyky on 12 A (30 V), 0,6 A (110 V) tai 0,25 A (220 V).

Kelan ominaisuudet: Nimellisjännite AC on 6–240 V (50/60 Hz), DC 5–125 V.

Kestävyys ja luotettavuus: Mekaaninen kestoikä on 10 miljoonaa kytkentää, sähköinen kestoikä nimelliskuormalla (AC1) 200 000 kytkentää. Toiminta-/vapautumisaika on 7/3 ms. Ympäristön lämpötila-alue on -40…+85 °C.

Yhteensopivuus: Kanta-asennettuna yhteensopiva Finderin 95-sarjan kantojen kanssa (95.P3, 95.03, 95.13.2 ym.), jotka mahdollistavat ruuvi-, push-in- tai piirilevyliitäntävaihtoehdot sekä DIN-kiskoasennuksen.

Käyttökohteet: Soveltuu teollisuuden ohjauspiireihin, sähkönjakelukeskuksiin, ovien ja porttien avaajiin, verhojen/säleikköjen automaatioon, myyntiautomaatteihin ja elektronisiin piirilevyihin.

Tekniset tiedot:

• SKU / tilauskoodi: 4051
• Valmistajan tuotekoodi: 40.51
• Valmistaja: Finder S.p.A.
• Tuotesarja: 40-sarja
• Komponenttityyppi: piirikorttirele
• Kontaktikonfiguraatio: 1 CO (SPDT)
• Nimellisvirta (piirilevy/kanta): 12 A / 10 A
• Huippuvirta: 20 A
• Nimellisjännite: 250 V AC (kytkentä maks. 400 V)
• Nimelliskuorma AC1: 3000 VA
• Kontaktimateriaali: AgNi (vakio)

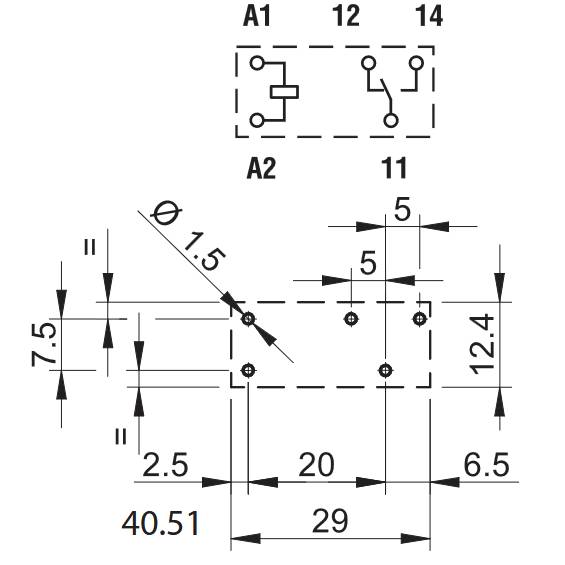

• Nastaväli: 5,0 mm (pituus 5,3 mm)
• Mekaaninen kestoikä: 10 × 10⁶ kytkentää
• Sähköinen kestoikä (AC1): 200 × 10³ kytkentää
• Toiminta-/vapautumisaika: 7/3 ms
• Ympäristön lämpötila: -40…+85 °C
• Eristys (kela–kontakti): 6 kV (1,2/50µs), 8mm
• Yhteensopivuus: 95-sarjan kannat (95.P3/95.P5, 95.03/95.05 jne.)
• Standardi: EN 61810-1
