Piirikorttirele 1 vaihtokosketin 10A (Hongfa HF118F-sarja)
Hongfan HF118F-sarjan piirikorttirele 1-napaisella vaihtokoskettimella (1 Form C / SPDT) – matalaprofiilinen tehorele, joka soveltuu kotitalouskoneiden, ohjauspaneelien ja teollisuuden ohjauspiirien kytkentään, joissa vaaditaan korkeaa eristyslujuutta.

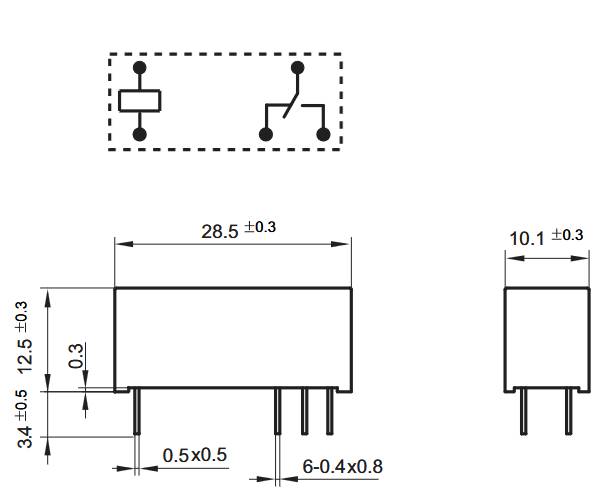

Rakenne ja liitäntä: Rele on matalaprofiilinen, korkeus vain 12,5 mm, ja ryömintäetäisyys on yli 8 mm. Sarjasta on saatavana sekä muovitiivistetty (plastic sealed) että roiskesuojattu (flux proofed) versio, ja siihen on saatavana myös erillinen kytkentäkanta (sokkeli).
Kosketin ja kytkentäkyky: Vaihtokosketin (1 Form C) kestää resistiivisellä kuormalla 10 A / 250 VAC tai 10 A / 30 VDC. Koskettimen materiaali on hopeaseos.
Eristys ja standardit: Jännitelujuus kelan ja koskettimen välillä on peräti 5000 VAC, mikä tekee sarjasta erityisen sopivan verkkojännitesovelluksiin, joissa eristysvaatimukset ovat tiukat. Rakenne täyttää VDE 0700/0631 -standardin vahvistetun eristyksen vaatimukset, ja IEC 60335-1 -yhteensopiva versio on saatavana. UL-eristysluokka on F.
Hyväksynnät: UL/CUL-hyväksytty (File No. E134517), VDE-hyväksytty (File No. 40010480) sekä CQC-sertifioitu (File No. CQC09002035071 ja CQC18002206322). Tuote on RoHS-yhteensopiva.
Tekniset tiedot:
- Mallisarja: HF118F (Hongfa), useita kelajännitevaihtoehtoja saatavilla
- Valmistaja: Hongfa Relays Co., Ltd.
- Kosketintyyppi: 1 Form C (vaihtokosketin, SPDT), 1-napainen
- Korkeus: 12,5 mm
- Ryömintäetäisyys: >8 mm
- Rated Load: 10 A / 250 VAC, 10 A / 30 VDC (resistiivinen)
- Koskettimen materiaali: hopeaseos
- Jännitelujuus (kela–kosketin): 5000 VAC
- Rakenne: muovitiivistetty tai roiskesuojattu (tyypistä riippuen)
- Eristysjärjestelmä: VDE 0700/0631 vahvistettu eristys, UL Class F, IEC 60335-1 -yhteensopiva versio saatavana
- Liitäntä: suora PCB-liitäntä, kytkentäkanta saatavana erikseen
- Vaatimustenmukaisuus: RoHS
- Hyväksynnät: UL/CUL (File E134517), VDE (File 40010480), CQC (File CQC09002035071, CQC18002206322)
Yhteensopivuus: HF-tuoteperheestä löytyy myös 2-napainen versio (HF118F 2 pole) sekä sarjaan liitettävä kytkentäkanta (118F Sockets).
