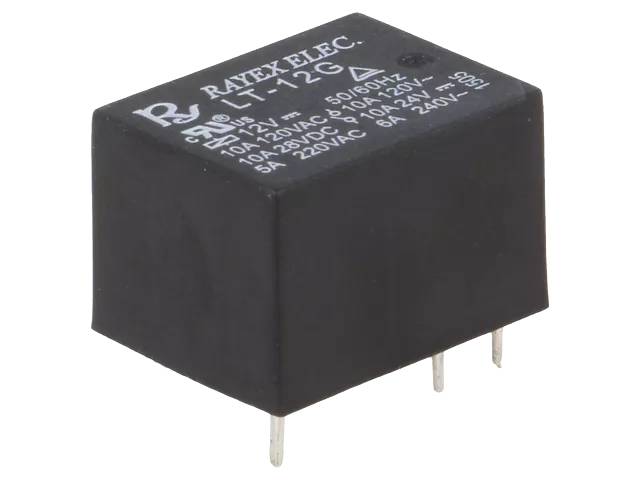

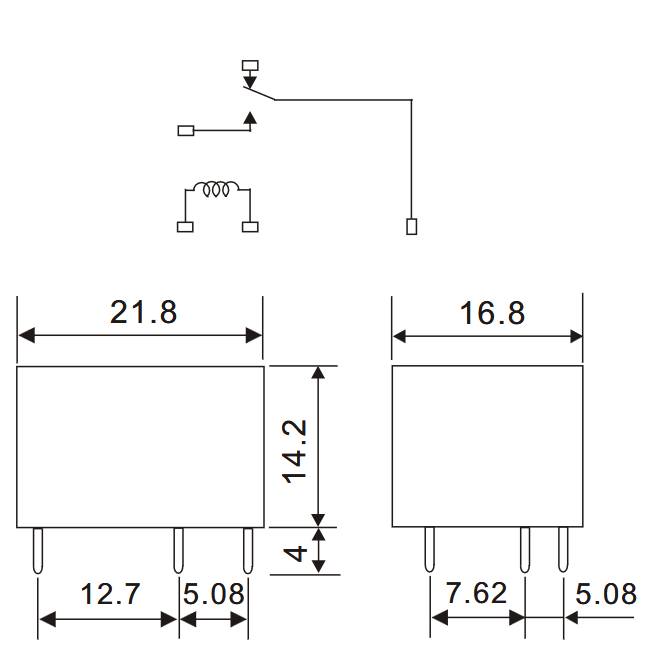

Piirikorttirele 1 vaihtokosketin 10A (Rayex LT-sarja)
Rayex Electronicsin LT-sarjan piirikorttirele vaihtokoskettimella (1 Form C) – valmistettu korkeaa lämpötilaa ja kemikaalialtistusta kestävistä muovimateriaaleista, soveltuen keittolaitteiden, ilmastointilaitteiden, audiolaitteiden, kodinkoneiden ja ajoneuvojen ohjausyksiköiden kytkentään.
Rakenne ja liitäntä: Rele on valmistettu erityisesti korkeaa lämpötilaa ja erilaisia kemikaaliliuoksia kestävistä muoviosista. Liitäntä on suora PCB-liitäntä. Paino on noin 10 g.
Kosketin ja kytkentäkyky: Vaihtokosketin kestää resistiivisellä kuormalla (cos θ = 1) 10 A / 120 VAC tai 24 VDC, ja 6 A / 240 VAC. Induktiivisella kuormalla (cos θ = 0,4) kestokyky on 6 A / 120 VAC tai 24 VDC, ja 3 A / 240 VAC. Koskettimen vakiomateriaali on hopeakadmiumoksidi (AgCdO), ja koskettimen resistanssi on enintään 100 mΩ (alkuarvo). Toiminta-aika on enintään 10 ms ja palautumisaika enintään 10 ms.
Eristys ja ympäristönkesto: Jännitelujuus koskettimien välillä on 750 VAC ja kaikkien elementtien (kelan ja koskettimen) välillä 1500 VAC. Eristysresistanssi on vähintään 100 MΩ (500 VDC:llä mitattuna). Iskunkestävyys on 10G (11 ms) toimintahäiriörajana ja 100G (6 ms) tuhoutumisrajana; tärinänkestävyys 10–55 Hz, kaksoisamplitudi 1,5 mm. Mekaaninen kestoikä on vähintään 10 000 000 kytkentää ja sähköinen kestoikä vähintään 100 000 kytkentää nimelliskuormalla (kytkentänopeus 30/min). Käyttölämpötila-alue on -25…+60 °C.
Hyväksynnät: UL-hyväksytty (File No. E126167), CUL-hyväksytty (File No. E126167) sekä TÜV-sertifioitu (File No. R9452432).
Tekniset tiedot:
- Mallisarja: LT (Rayex Electronics), useita kelajännitevaihtoehtoja (mm. 5, 12 ja 24 VDC)
- Valmistaja: Rayex Electronics Co.
- Kosketintyyppi: 1 vaihtokosketin (Form C)
- Kelaherkkyys: vakio (0,45 W) tai korkea herkkyys (0,33 W)
- Paino: n. 10 g
- Rated Load (resistiivinen): 10 A / 120 VAC, 10 A / 24 VDC, 6 A / 240 VAC
- Rated Load (induktiivinen, cos θ = 0,4): 6 A / 120 VAC, 6 A / 24 VDC, 3 A / 240 VAC
- Koskettimen materiaali: hopeakadmiumoksidi (AgCdO)
- Koskettimen resistanssi: ≤100 mΩ (alkuarvo)
- Toiminta-aika: ≤10 ms
- Palautumisaika: ≤10 ms
- Eristysresistanssi: ≥100 MΩ (500 VDC)
- Jännitelujuus (koskettimet): 750 VAC
- Jännitelujuus (kaikki elementit): 1500 VAC
- Iskunkestävyys: 10G/11ms (toimintahäiriö), 100G/6ms (tuho)
- Tärinänkestävyys: 10–55 Hz, kaksoisamplitudi 1,5 mm
- Mekaaninen kestoikä: ≥10 000 000 kytkentää
- Sähköinen kestoikä: ≥100 000 kytkentää nimelliskuormalla
- Käyttölämpötila-alue: -25…+60 °C
- Liitäntä: suora PCB-liitäntä
- Hyväksynnät: UL (File E126167), CUL (File E126167), TÜV (File R9452432)
Yhteensopivuus: Sama LT-sarja on saatavana sekä vakio- (0,45 W) että korkean herkkyyden (0,33 W) kelaversioina, jotka mahdollistavat pienemmän ohjaustehon vaativiin sovelluksiin siirtymisen samalla kosketinluokituksella.
