Piirikorttirele 1 vaihtokosketin 10A (RM50P)

Relpol S.A:n (Puola) valmistama RM50 on tiivistetty miniatyyrirele, joka on suunniteltu suoraan piirilevylle asennettavaksi. Käytetty muovimateriaali mahdollistaa toiminnan korkeissa lämpötiloissa ja kemiallisesti vaativissa ympäristöissä.

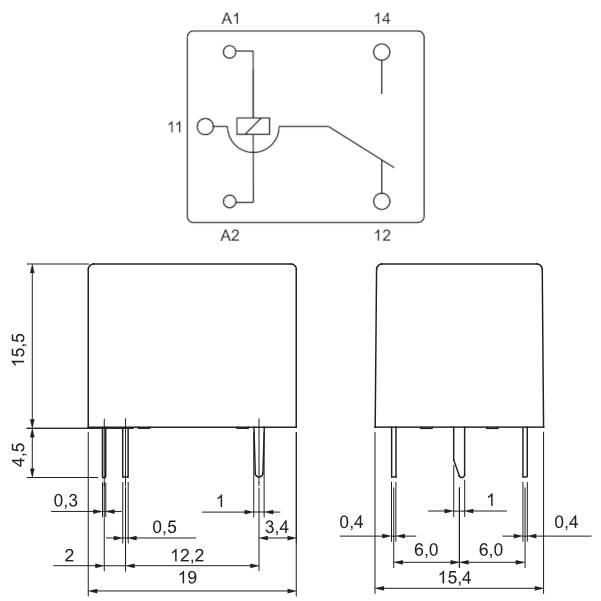

Rakenne ja materiaali: Kontaktikonfiguraatio on 1 C/O (yksi vaihtokosketin, SPDT; myös 1 NO -versio saatavilla). Kontaktimateriaali on AgSnO₂ (hopea-tinaoksidi). Kotelo on tiivistetty (sealed) juotosprosessia varten, suojausluokka IP64. Mitat ovat 19 × 15,4 × 15,5 mm, paino 11 g. Liitäntä on suoraan piirilevylle juotettava (PCB mount).

Sähköiset ominaisuudet: Maksimi kytkentäjännite on 277 V AC / 110 V DC. Nimelliskuorma AC1-luokassa on 10 A / 240 VAC, DC1-luokassa 15 A / 24 VDC. Maksimi katkaisukyky (AC1) on 1800 VA. Kontaktiresistanssi on enintään 100 mΩ. Ryömintämatka ja ilmaväli kelan ja kontaktin välillä ovat molemmat vähintään 1,9 mm. Dielektrinen lujuus kelan ja kontaktien välillä on 1000 VAC, kontaktivälin osalta 500 VAC.

Kelan ominaisuudet: Kelajännitealue on 3–48 V DC. Nimellisteho on 0,36–0,45 W.

Kestävyys ja luotettavuus: Toiminta-aika on n. 10 ms, vapautumisaika n. 5 ms. Sähköinen kestoikä nimelliskuormalla on yli 100 000 (10⁵) kytkentää sekä AC1- (7A/250VAC) että DC1-kuormalla (15A/24VDC). Mekaaninen kestoikä on yli 10 miljoonaa (10⁷) kytkentää. Käyttölämpötila-alue on -30…+55 °C. Tärinänkesto on 1,5 mm DA (10-55 Hz), iskunkesto 10 g.

Standardit: Tuote on RoHS-yhteensopiva.

Käyttökohteet: Soveltuu kodinkoneisiin, toimistolaitteisiin, äänentoistolaitteisiin, kahvinkeittimiin ja muihin ohjauslaitteisiin, joissa tarvitaan tiivistettyä, suoraan piirilevylle asennettavaa relettä.

Tekniset tiedot:

• SKU / tilauskoodi: RM50P
• Valmistaja: Relpol S.A.
• Tuotesarja: RM50
• Komponenttityyppi: piirikorttirele (miniatyyrirele), tiivistetty
• Kontaktikonfiguraatio: 1 C/O (SPDT)
• Nimellisvirta (AC1/DC1): 10 A / 240 VAC tai 15 A / 24 VDC
• Maks. kytkentäjännite: 277 VAC / 110 VDC
• Kontaktimateriaali: AgSnO₂
• Kontaktiresistanssi: ≤100 mΩ
• Kelajännitealue: 3–48 VDC
• Mitat (P×L×K): 19 × 15,4 × 15,5 mm
• Paino: 11 g
• Toiminta-/vapautumisaika: 10 ms / 5 ms
• Mekaaninen kestoikä: >10⁷ kytkentää
• Sähköinen kestoikä: >10⁵ kytkentää
• Käyttölämpötila: -30…+55 °C
• Suojausluokka: IP64
• Liitäntä: piirilevyjuotos (PCB mount)
• Standardimerkinnät: RoHS
