Piirikorttirele 1 vaihtokosketin 12A (HF115F1)

Hongfa Relayn (Xiamen Hongfa Electroacoustic Co.) valmistama HF115F-sarja on kompakti mutta tehokas piirikorttirele, joka tarjoaa poikkeuksellisen korkean eristyslujuuden kelan ja kontaktien välillä sekä suuren kytkentäkyvyn pienessä kotelokoossa.

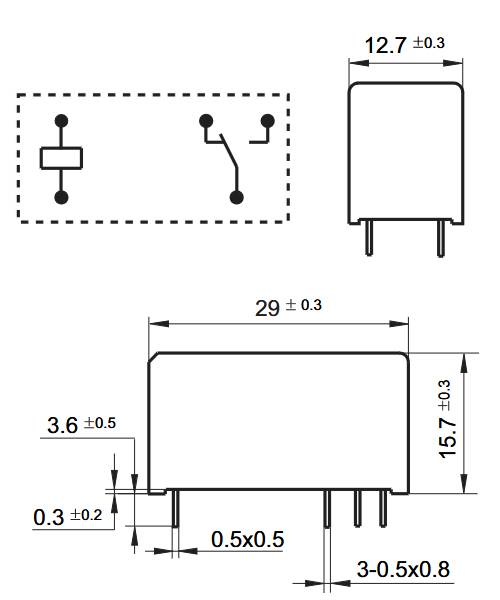

Rakenne ja materiaali: Kontaktikonfiguraatio on 1 Form C (SPDT, yksi vaihtokosketin). Rakenne on muovitiivistetty (plastic sealed) ja juoksutteenkestävä (flux proofed), mikä mahdollistaa automaattisen aaltojuotoksen ja piirilevynpesun. Kotelon korkeus on erittäin matala, vain 15,7 mm. Eristysluokka on Class F (UL-luokitus).

Sähköiset ominaisuudet: Kontaktin nimellisvirta on 12 A / 250 VAC (16 A -versio saatavilla sarjassa). Maksimi kytkentävirta on 12 A (16 A), maksimi kytkentäjännite 440 VAC / 300 VDC, ja maksimi kytkentäteho 3000 VA (4000 VA). Ryömintämatka on 10 mm. Dielektrinen lujuus kelan ja kontaktien välillä on erittäin korkea, 5 kV, mikä täyttää VDE 0700/0631 -standardin vahvistetun eristyksen (reinforced insulation) vaatimukset. Maksimi hetkellinen syöksyvirta on jopa 120 A / 20 ms.

Kelan ominaisuudet: Kelan teho on n. 400 mW.

Kestävyys ja luotettavuus: Mekaaninen kestoikä on 1×10⁷ kytkentää.

Standardit: Tuote on RoHS-yhteensopiva. Sertifioinnit sisältävät UL (E134517), CQC08002028130 ja CQC17002168381. Rakenne täyttää standardin IEC 60335-1 vaatimukset (saatavilla).

Käyttökohteet: Soveltuu kodinkoneisiin, teollisuuden ohjauspiireihin ja muihin sovelluksiin, joissa vaaditaan sekä korkeaa kytkentäkykyä että vahvaa galvaanista eristystä kelan ja kontaktien välillä turvallisuussyistä.

Tekniset tiedot:

• SKU / tilauskoodi: HF115F1
• Valmistaja: Hongfa Relay (Xiamen Hongfa Electroacoustic Co.)
• Tuotesarja: HF115F
• Komponenttityyppi: piirikorttirele, muovitiivistetty
• Kontaktikonfiguraatio: 1 Form C (SPDT)
• Nimellisvirta: 12 A / 250 VAC
• Maks. kytkentäjännite: 440 VAC / 300 VDC
• Maks. kytkentäteho: 3000 VA
• Maks. hetkellinen syöksyvirta: 120 A / 20 ms
• Dielektrinen lujuus (kela–kontakti): 5 kV
• Ryömintämatka: 10 mm
• Kotelon korkeus: 15,7 mm
• Kelan teho: n. 400 mW
• Mekaaninen kestoikä: 1×10⁷ kytkentää
• Eristysluokka: Class F
• Standardit: VDE 0700/0631, IEC 60335-1 (saatavilla)
• Sertifiointi: UL (E134517), CQC
• Standardimerkinnät: RoHS
