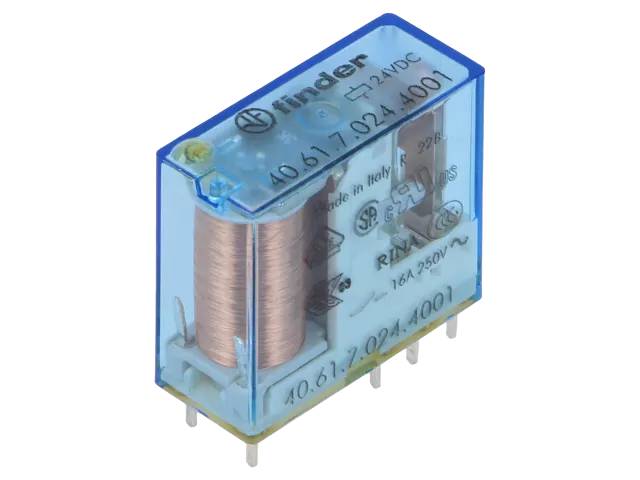

Piirikorttirele 1 vaihtokosketin 16A (40.61)
Finder S.p.A:n (Italia) valmistama 40.61 on sarjan suurivirtaisin yksinapainen (1 CO, SPDT) piirikorttirele, joka on suunniteltu vaativampiin kytkentätarpeisiin kuin sarjan pienempivirtaiset mallit (40.31/40.51).

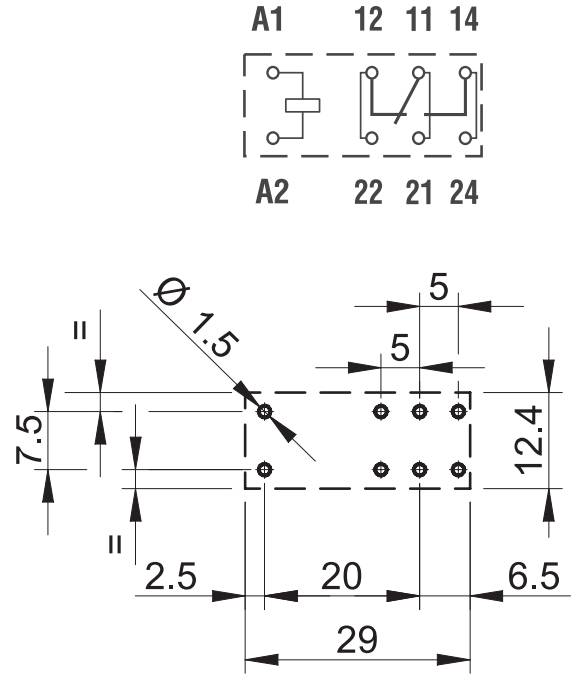

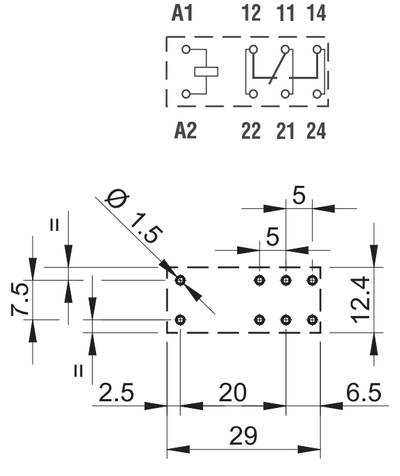

Rakenne ja materiaali: Kontaktikonfiguraatio on 1 CO (yksi vaihtokosketin, SPDT). Nastaväli on 5,0 mm (piirilevy- tai kanta-asennus). Vakiokontaktimateriaali on AgCdO (hopea-kadmiumoksidi), ja AgSnO₂-kontaktimateriaali on saatavilla, jolla huippuvirta on jopa 120 A / 5 ms. Kelan ja kontaktien välillä on 8 mm:n ryömintämatka/ilmaväli sekä 6 kV:n (1,2/50µs) eristys.
Sähköiset ominaisuudet: Nimellisvirta on 16 A, huippuvirta 30 A (jopa 120 A/5ms AgSnO₂-kontakteilla). Nimellisjännite on 250 V AC (kytkentä enintään 400 V AC). Nimelliskuorma AC1-luokassa on 4000 VA, AC15-luokassa (230 VAC) 1000 VA. Yksivaihemoottoriteho (230 VAC) on 0,55 kW. DC1-katkaisukyky on 16 A (30 V), 0,6 A (110 V) tai 0,25 A (220 V). Minimikytkentäkuorma on 500 mW (10V/5mA).
Kelan ominaisuudet: Nimellisjännite AC on 6–240 V (50/60 Hz), DC 5–125 V.
Kestävyys ja luotettavuus: Mekaaninen kestoikä on 10 miljoonaa kytkentää, sähköinen kestoikä nimelliskuormalla (AC1) 100 000 kytkentää. Toiminta-/vapautumisaika on 7/3 ms (10/3 ms herkkä versio). Ympäristön lämpötila-alue on -40…+85 °C. Tehohäviö nimellisvirralla on 2 W.
Käyttökohteet: Soveltuu sovelluksiin, joissa tarvitaan suurempaa virrankestoa kuin sarjan pienemmillä malleilla – esimerkiksi tehokkaampien kuormien, kuten lämmittimien tai moottoreiden, kytkentään.
Tekniset tiedot:
- SKU / tilauskoodi: 4061-DEFAULT
- Valmistajan tuotekoodi: 40.61
- Valmistaja: Finder S.p.A.
- Tuotesarja: 40-sarja
- Komponenttityyppi: piirikorttirele
- Kontaktikonfiguraatio: 1 CO (SPDT)
- Nimellisvirta: 16 A
- Huippuvirta: 30 A (120 A/5ms AgSnO₂:lla)
- Nimellisjännite: 250 V AC (kytkentä maks. 400 V)
- Nimelliskuorma AC1: 4000 VA
- Kontaktimateriaali: AgCdO (vakio) / AgSnO₂ (optio)
- Nastaväli: 5,0 mm
- Mekaaninen kestoikä: 10 × 10⁶ kytkentää
- Sähköinen kestoikä (AC1): 100 × 10³ kytkentää
- Toiminta-/vapautumisaika: 7/3 ms
- Ympäristön lämpötila: -40…+85 °C
- Standardi: EN 61810-1
