Piirikorttirele 1 vaihtokosketin 16A (HF115F3)

Hongfa Relayn (Xiamen Hongfa Electroacoustic Co.) valmistama HF115F-sarja on kompakti mutta tehokas piirikorttirele. Tämä versio on sarjan suurivirtaisin yksinapainen malli (16A), joka poikkeaa aiemmin kuvaamastani HF115F1-mallista (12A, 3,5mm nastaväli) suuremmalla nastavälillä (5,0mm), mikä mahdollistaa myös suuremman virrankeston.

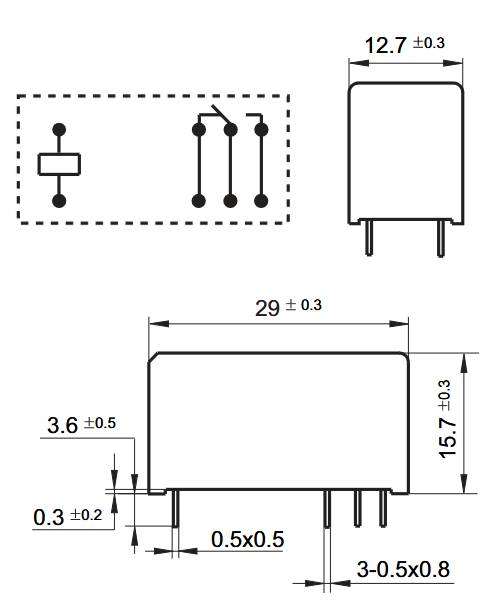

Rakenne ja materiaali: Kontaktikonfiguraatio on 1 Form C (SPDT, yksi vaihtokosketin). Rakenne on muovitiivistetty (plastic sealed) ja juoksutteenkestävä (flux proofed), mikä mahdollistaa automaattisen aaltojuotoksen ja piirilevynpesun. Kotelon korkeus on erittäin matala, vain 15,7 mm. Nastaväli on 5,0 mm. Kontaktimateriaali on tyypillisesti hopea-kadmiumoksidi (AgCdO), vaihtoehtoina AgSnO₂, AgNi tai kullatut versiot.

Sähköiset ominaisuudet: Kontaktin nimellisvirta on 16 A / 250 VAC. Maksimi kytkentäjännite on 440 VAC / 300 VDC, maksimi kytkentäteho 4000 VA. Ryömintämatka on 10 mm. Dielektrinen lujuus kelan ja kontaktien välillä on erittäin korkea, 5 kV, mikä täyttää VDE 0700/0631 -standardin vahvistetun eristyksen vaatimukset. Maksimi hetkellinen syöksyvirta on jopa 120 A / 20 ms.

Kelan ominaisuudet: Kelan teho on n. 400 mW. Kelajännitevaihtoehdot ovat 5, 6, 9, 12, 18, 24, 48, 60 tai 110 VDC.

Kestävyys ja luotettavuus: Mekaaninen kestoikä on 1×10⁷ kytkentää.

Ympäristönkesto: Käyttölämpötila-alue on -40…+85 °C. Eristysluokka on Class F.

Standardit: Tuote on RoHS-yhteensopiva. Sertifioinnit sisältävät UL (E134517) ja CQC.

Käyttökohteet: Soveltuu sovelluksiin, joissa tarvitaan sarjan suurinta virrankestoa (16A) yksinapaisessa kytkennässä – esimerkiksi tehokkaampien kuormien, kuten lämmittimien tai moottoreiden, kytkentään kodinkoneissa ja teollisuuden ohjauspiireissä.

Tekniset tiedot:

• SKU / tilauskoodi: HF115F3
• Valmistaja: Hongfa Relay (Xiamen Hongfa Electroacoustic Co.)
• Tuotesarja: HF115F
• Komponenttityyppi: piirikorttirele, muovitiivistetty
• Kontaktikonfiguraatio: 1 Form C (SPDT)
• Nimellisvirta: 16 A / 250 VAC
• Maks. kytkentäjännite: 440 VAC / 300 VDC
• Maks. kytkentäteho: 4000 VA
• Maks. hetkellinen syöksyvirta: 120 A / 20 ms
• Dielektrinen lujuus (kela–kontakti): 5 kV
• Ryömintämatka: 10 mm
• Nastaväli: 5,0 mm
• Kotelon korkeus: 15,7 mm
• Kelan teho: n. 400 mW
• Mekaaninen kestoikä: 1×10⁷ kytkentää
• Käyttölämpötila: -40…+85 °C
• Eristysluokka: Class F
• Standardit: VDE 0700/0631
• Sertifiointi: UL (E134517), CQC
• Standardimerkinnät: RoHS
