Piirikorttirele 1 vaihtokosketin 16A (Rayex LMR1H-sarja)
Rayex Electronicsin LMR-sarjan piirikorttirele 1-napaisella vaihtokoskettimella (1PDT / Form C), kaksijalkaisella liitännällä vahvistetulla rakenteella suurempaa virtakestoa varten – erittäin herkkä tehorele, joka soveltuu kodinkoneiden, mikroaaltouunien, ilmastointilaitteiden, audiolaitteiden ja lämpötilansäätimien kytkentään suuremmilla kuormilla.

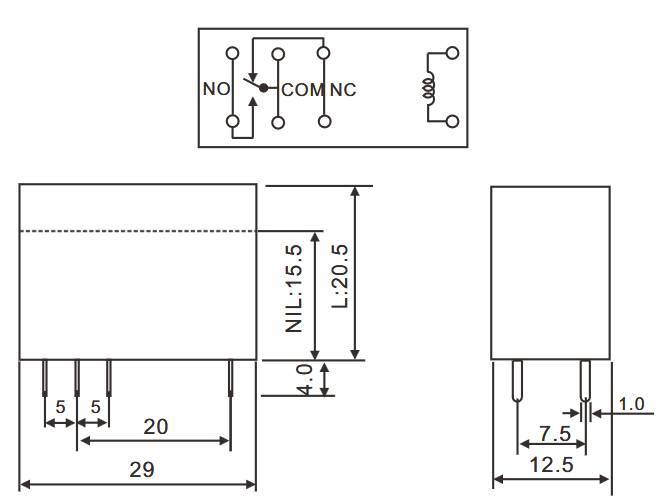

Rakenne ja liitäntä: Rele on LMR-sarjan tehokkain 1-napainen malli, jossa koskettimen liitäntä on toteutettu kahdella jalalla (2 Feet) suuremman 16 A:n virtakeston mahdollistamiseksi. Liitäntä on suora PCB-liitäntä. Eristysetäisyys elementtien välillä on 8 mm. Paino on noin 12 g.
Kosketin ja kytkentäkyky: Vaihtokosketin (1PDT) kestää resistiivisellä kuormalla (cos φ = 1) 16 A / 250 VAC tai 16 A / 30 VDC. Koskettimen materiaali on hopeaseos ja koskettimen resistanssi enintään 100 mΩ (alkuarvo). Toiminta-aika on enintään 15 ms ja palautumisaika enintään 10 ms.
Eristys ja ympäristönkesto: Jännitelujuus koskettimien välillä on 1000 VAC ja kaikkien elementtien (kelan ja koskettimen) välillä peräti 5000 VAC, mikä tekee sarjasta erityisen sopivan verkkojännitesovelluksiin. Eristysresistanssi on vähintään 100 MΩ (500 VDC:llä mitattuna). Iskunkestävyys on 10G (11 ms) toimintahäiriörajana ja 100G (6 ms) tuhoutumisrajana; tärinänkestävyys 10–55 Hz, kaksoisamplitudi 1,5 mm. Mekaaninen kestoikä on vähintään 10 000 000 kytkentää ja sähköinen kestoikä vähintään 100 000 kytkentää nimelliskuormalla (kytkentänopeus 30/min). Käyttölämpötila-alue on -40…+85 °C.
Hyväksynnät: TÜV-tiedosto R50054883.
Tekniset tiedot:
- Mallisarja: LMR1H (Rayex Electronics), useita kelajännitevaihtoehtoja (mm. 5, 12, 24 ja 48 VDC)
- Valmistaja: Rayex Electronics Co.
- Kosketintyyppi: 1PDT (vaihtokosketin, Form C), kaksijalkainen liitäntä
- Paino: n. 12 g
- Rated Load: 16 A / 250 VAC, 16 A / 30 VDC (resistiivinen, cos φ = 1)
- Koskettimen materiaali: hopeaseos (Ag Alloy)
- Koskettimen resistanssi: ≤100 mΩ (alkuarvo)
- Toiminta-aika: ≤15 ms
- Palautumisaika: ≤10 ms
- Eristysresistanssi: ≥100 MΩ (500 VDC)
- Jännitelujuus (koskettimet): 1000 VAC
- Jännitelujuus (kaikki elementit): 5000 VAC
- Eristysetäisyys: 8 mm
- Iskunkestävyys: 10G/11ms (toimintahäiriö), 100G/6ms (tuho)
- Tärinänkestävyys: 10–55 Hz, kaksoisamplitudi 1,5 mm
- Mekaaninen kestoikä: ≥10 000 000 kytkentää
- Sähköinen kestoikä: ≥100 000 kytkentää nimelliskuormalla
- Käyttölämpötila-alue: -40…+85 °C
- Liitäntä: suora PCB-liitäntä
- Hyväksynnät: TÜV (File No. R50054883)
Yhteensopivuus: LMR-sarjasta löytyy myös perusversio 1PDT-vaihtokoskettimella 12 A:n virtakestolla (LMR1), sulkeutuvalla koskettimella varustettu versio (LMR1A) sekä 2-napainen versio (LMR2, 2PDT, 8 A).
