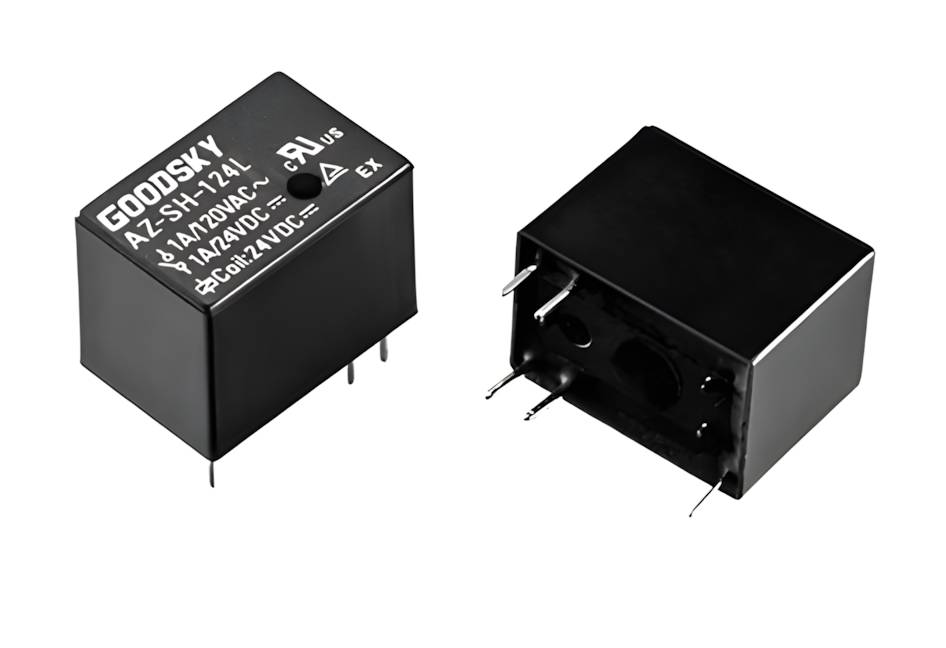

Piirikorttirele 1 vaihtokosketin 1A (AZSH)
Good Sky Electric Co Ltd:n valmistama AZ-sarjan piirikorttirele on suunniteltu erityisesti kuivapiirikäyttöön (dry circuit), ja se tarjoaa alhaisen tehonkulutuksen ansiosta hyvän IC-yhteensopivuuden. "SH"-tiivistysluokka tarkoittaa pesunkestävää (RT III, Wash Tight) rakennetta, joka kestää automaattisen piirilevynpesuprosessin juotoksen jälkeen.

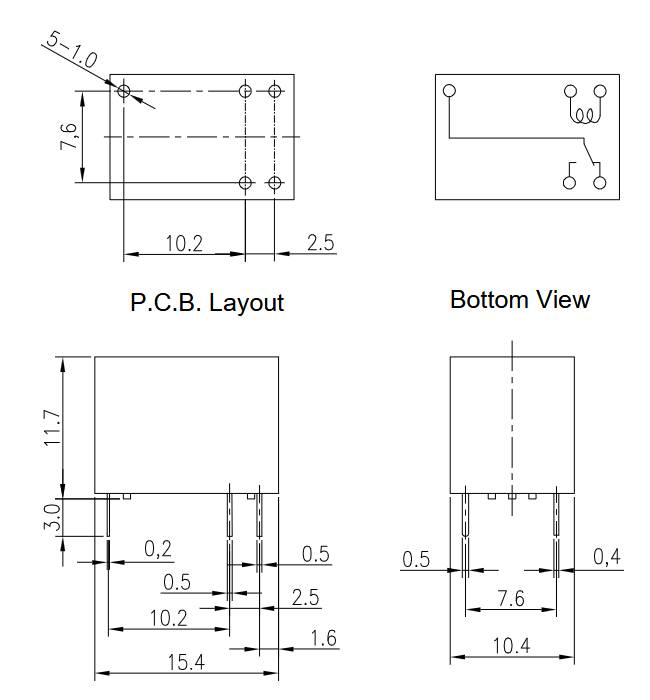

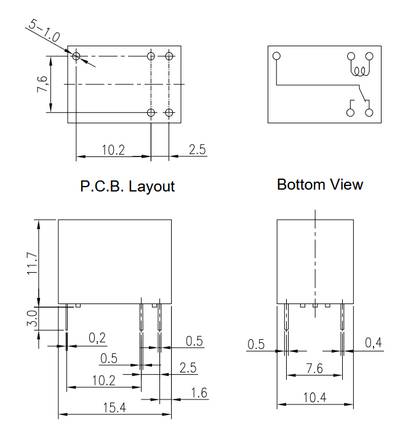

Rakenne ja materiaali: Nastaväli on 2,54 mm, IC-nastan mukainen, mikä helpottaa piirilevysuunnittelua ja mahdollistaa käytön IC-kannoissa. Kontaktimateriaali on hopealejeeriä (Ag Alloy). Paino on n. 3,5 g.
Sähköiset ominaisuudet: Kontaktimuoto on SPDT (1 vaihtokosketin, "1C"). Nimelliskuorma on 1A/120VAC tai 1A/24VDC (resistiivinen). Maksimi sallittu jännite on 120VAC/60VDC, maksimivirta 1A ja maksimiteho 120VA (AC) / 24W (DC). Minimikytkentäkuorma on 1V/1mA DC. Kontaktiresistanssi on enintään 100 mΩ (100mA, 6VDC).
Kelan ominaisuudet: Kaksi herkkyysluokkaa saatavilla: Standard DC (D-tyyppi) ja High DC (L-tyyppi, matalampi tehonkulutus n. 0,20W vs. 0,45W). Kelajännitevaihtoehdot ovat 3/5/6/9/12/24 VDC. Pull-in-jännite on enintään 70% nimellisjännitteestä, drop-out-jännite vähintään 5%, ja maksimi sallittu jännite 130% nimellisestä.
Kestävyys ja luotettavuus: Toiminta-aika on enintään 5 ms (D-tyyppi) tai 10 ms (L-tyyppi), vapautumisaika enintään 4 ms. Dielektrinen lujuus on 500VAC (1 min) sekä kelan ja kontaktin välillä että kontaktien välillä. Eristysresistanssi on vähintään 100 MΩ (500VDC). Mekaaninen kestoikä on 10⁷ kytkentää (kuormittamattomana), sähköinen kestoikä 10⁵ kytkentää nimelliskuormalla. Käyttölämpötila-alue on -30…+55°C (D-tyyppi) tai -30…+75°C (L-tyyppi).
Standardit: UL & C-UL-hyväksyntä (tiedosto E141060), TÜV-hyväksyntä (R50192493). RoHS- ja REACH-yhteensopiva.
Käyttökohteet: Soveltuu tietoliikennelaitteisiin, kodinkoneisiin, toimistolaitteisiin ja äänentoistolaitteisiin.
Tekniset tiedot:
- SKU / tilauskoodi: AZSH
- Valmistaja: Good Sky Electric Co Ltd
- Tuotesarja: AZ (AZ-SH = pesunkestävä, RT III)
- Komponenttityyppi: piirikorttirele
- Kontaktimuoto: SPDT (1C)
- Nimelliskuorma: 1A/120VAC tai 1A/24VDC
- Maks. jännite/virta: 120VAC (60VDC) / 1A
- Kontaktimateriaali: hopealejeeriä (Ag Alloy)
- Nastaväli: 2,54 mm
- Kontaktiresistanssi: ≤100 mΩ
- Toiminta-/vapautumisaika: 5-10 ms / 4 ms
- Dielektrinen lujuus: 500VAC (1 min)
- Eristysresistanssi: ≥100 MΩ
- Mekaaninen/sähköinen kestoikä: 10⁷ / 10⁵ kytkentää
- Käyttölämpötila: -30…+55°C (D) / -30…+75°C (L)
- Tiivistysluokka: RT III (Wash Tight)
- Paino: n. 3,5 g
- Standardit: UL/C-UL (E141060), TÜV (R50192493), RoHS, REACH
