Piirikorttirele 1 vaihtokosketin 1A (Rayex RSY-sarja)

Rayex Electronicsin RSY-sarjan piirikorttirele 1 Form C -kosketintyypillä (1PDT, vaihtokosketin) – erittäin pienikokoinen ja kevyt, erittäin herkkä signaalirele, joka soveltuu tietoliikennelaitteiden ja kodinkoneiden ohjauspiireihin.

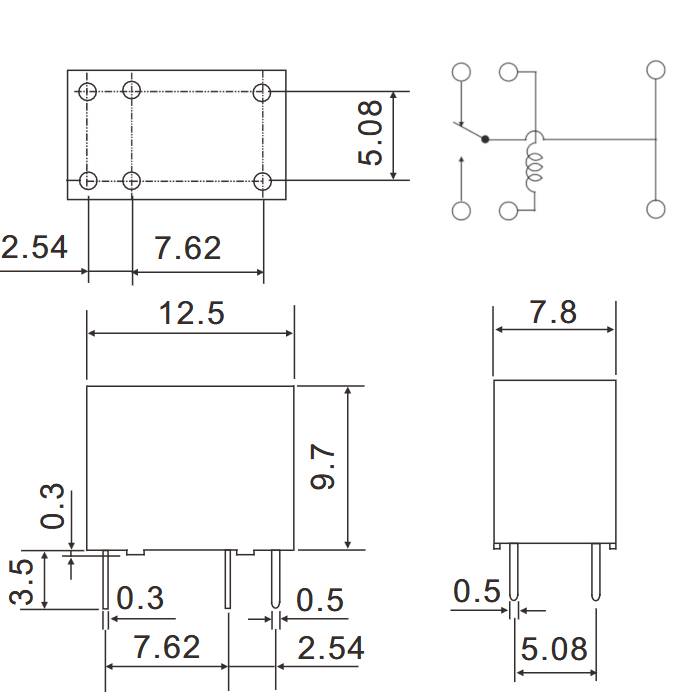

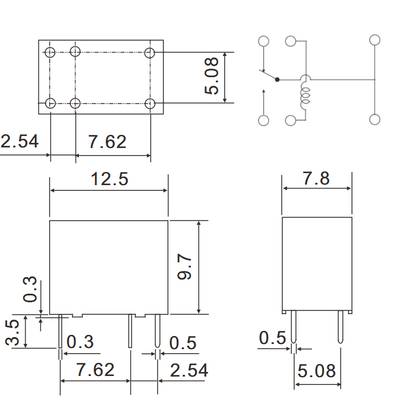

Rakenne ja liitäntä: Rele on erittäin pieni, mitat vain 12,5 × 7,8 × 9,7 mm, ja paino ainoastaan 2,2 g. Rakenne on pestävä (washable type), ja liitäntä on suora PCB-liitäntä.

Kosketin ja kytkentäkyky: Vaihtokosketin (1PDT) kestää resistiivisellä kuormalla (cos θ = 1) 1 A / 24 VDC tai 1 A / 125 VAC. Koskettimen materiaali on hopeaseos (Ag Alloy) ja koskettimen resistanssi enintään 100 mΩ (alkuarvo). Toiminta-aika on enintään 4 ms ja palautumisaika enintään 3 ms.

Eristys ja ympäristönkesto: Jännitelujuus koskettimien välillä on 400 VAC ja kaikkien elementtien (kelan ja koskettimen) välillä 1000 VAC. Eristysresistanssi on vähintään 1000 MΩ (500 VDC:llä mitattuna). Iskunkestävyys on 10G (11 ms) toimintahäiriörajana ja 100G (6 ms) tuhoutumisrajana; tärinänkestävyys 10–55 Hz, kaksoisamplitudi 1,5 mm. Mekaaninen kestoikä on vähintään 1 000 000 kytkentää ja sähköinen kestoikä vähintään 100 000 kytkentää nimelliskuormalla (kytkentänopeus 30/min). Käyttölämpötila-alue on -25…+55 °C.

Hyväksynnät: UL-hyväksytty (File No. E126157) ja CUL-hyväksytty (File No. E126157).

Tekniset tiedot:

• Mallisarja: RSY (Rayex Electronics), useita kelajännitevaihtoehtoja (mm. 3, 5, 6, 9, 12 ja 24 VDC)
• Valmistaja: Rayex Electronics Co.
• Kosketintyyppi: 1 Form C (1PDT, vaihtokosketin)
• Mitat (P×L×K): 12,5 × 7,8 × 9,7 mm
• Paino: n. 2,2 g
• Rated Load (resistiivinen, cos θ = 1): 1 A / 24 VDC, 1 A / 125 VAC
• Koskettimen materiaali: hopeaseos (Ag Alloy)
• Koskettimen resistanssi: ≤100 mΩ (alkuarvo)
• Toiminta-aika: ≤4 ms
• Palautumisaika: ≤3 ms
• Eristysresistanssi: ≥1000 MΩ (500 VDC)
• Jännitelujuus (koskettimet): 400 VAC
• Jännitelujuus (kaikki elementit): 1000 VAC
• Iskunkestävyys: 10G/11ms (toimintahäiriö), 100G/6ms (tuho)
• Tärinänkestävyys: 10–55 Hz, kaksoisamplitudi 1,5 mm
• Mekaaninen kestoikä: ≥1 000 000 kytkentää
• Sähköinen kestoikä: ≥100 000 kytkentää nimelliskuormalla
• Käyttölämpötila-alue: -25…+55 °C
• Rakenne: pestävä (washable)
• Liitäntä: suora PCB-liitäntä
• Hyväksynnät: UL (File E126157), CUL (File E126157)

Yhteensopivuus: RSY-sarjasta löytyy sekä vakioherkkyyden (0,15 W) että hieman matalamman herkkyyden (0,2 W) kelaversio.
