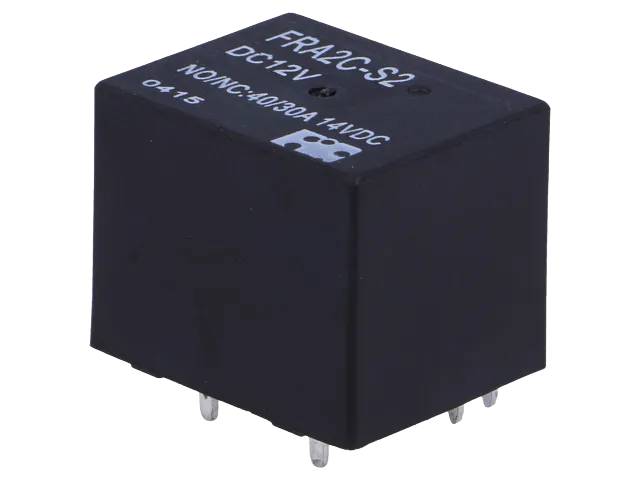

Piirikorttirele 1 vaihtokosketin 40A (FRA)

Forward Industrial Companyn (Hongkong) valmistama FRA2-sarjan rele on miniatyyrikokoinen mutta suurta kytkentätehoa kestävä piirikorttirele, joka on suunniteltu erityisesti ajoneuvosovelluksiin. Rele kestää 150W:n lampun tai 40A:n (14VDC, resistiivinen kuorma) kytkennän.

Rakenne ja materiaali: Kontaktimateriaali on hopealejeeriä (Silver Alloy). Jalkajärjestys on saatavilla joko eurooppalaisena (11mm) tai amerikkalaisena (8mm) footprint-standardina. Rakenne on saatavilla kolmena versiona: avoin (open type), pölysuojattu (dust cover) tai tiivistetty (sealed type). Paino on n. 18 g (avoin) tai 23 g (tiivistetty).

Sähköiset ominaisuudet: Kontaktimuoto on SPST (1 Form A tai 1 Form B) tai SPDT (1 Form C, vaihtokosketin). Kontaktiresistanssi on enintään 30 mΩ. Kytkentäkyky resistiivisellä kuormalla on NO-kontaktilla 40A/14VDC (erikoistilauksesta jopa 45A) ja NC-kontaktilla 30A/14VDC. Maksimi kytkentäjännite on 75 VDC. Toiminta-aika on enintään 5 ms, vapautumisaika enintään 3 ms.

Kelan ominaisuudet: Kelajännitevaihtoehdot ovat 6V, 12V tai 24V DC. 12V-kelan resistanssi on 90 Ω (±10%), nimellisvirta 133 mA. Käyttöjännite on enintään 57,5% nimellisjännitteestä, pudotusjännite vähintään 10%, ja maksimijännite 150% nimellisestä.

Kestävyys ja luotettavuus: Eristysresistanssi on vähintään 100 MΩ (500VDC). Dielektrinen lujuus on 500VAC avointen kontaktien välillä ja 750VAC kelan ja kontaktin välillä (50Hz, 1 min). Iskunkesto on n. 20g, tärinänkesto 1,27mm (10-40Hz). Mekaaninen kestoikä on 10⁷ kytkentää, sähköinen kestoikä 10⁵ kytkentää nimelliskuormalla. Käyttölämpötila-alue on -40…+85°C, varastointilämpötila -40…+130°C.

Käyttökohteet: Soveltuu erityisesti ajoneuvosovelluksiin, kuten valaistuksen, puhaltimien ja muiden suurivirtaisten 12V/24V-kuormien kytkentään.

Tekniset tiedot:

• SKU / tilauskoodi: FRA
• Valmistaja: Forward Industrial Company (Hongkong)
• Tuotesarja: FRA2
• Komponenttityyppi: piirikorttirele, autoteollisuusrele
• Kontaktimuoto: SPDT (1 Form C)
• Kytkentäkyky (NO/NC, 14VDC): 40A / 30A
• Maks. kytkentäjännite: 75 VDC
• Kontaktimateriaali: hopealejeeriä
• Kontaktiresistanssi: ≤30 mΩ
• Toiminta-/vapautumisaika: 5 ms / 3 ms
• Eristysresistanssi: ≥100 MΩ
• Mekaaninen/sähköinen kestoikä: 10⁷ / 10⁵ kytkentää
• Käyttölämpötila: -40…+85°C

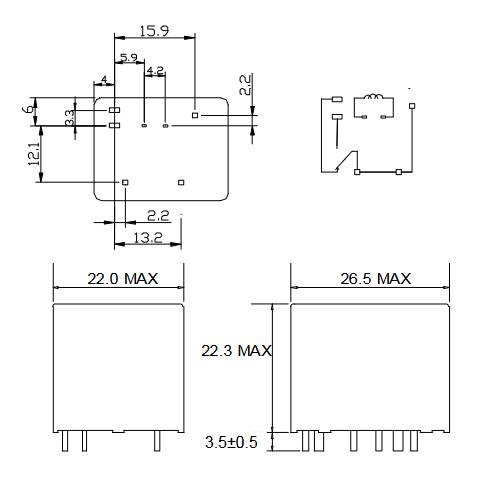

• Jalkajärjestys: EU (11mm) tai USA (8mm)
• Rakenne: avoin / pölysuojattu / tiivistetty
