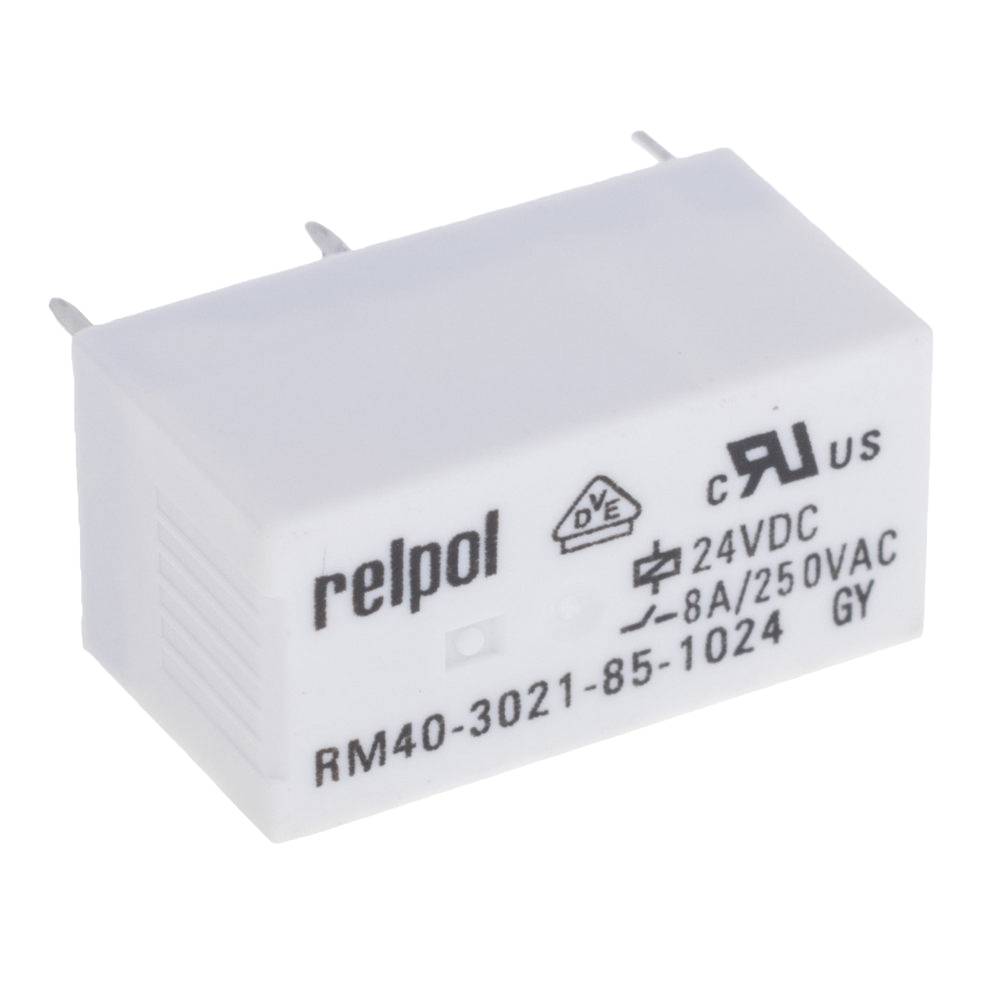

Piirikorttirele 1 vaihtokosketin 5A (RM40)
Relpol S.A:n (Puola) valmistama RM40 on erittäin pienikokoinen miniatyyrirele, joka on suunniteltu tilankäytöltään kriittisiin sovelluksiin, kuten kodinkoneisiin, toimistolaitteisiin ja ohjauslaitteisiin. Sarja tarjoaa korkean kytkentäkyvyn (5A tai 8A kontaktityypistä riippuen) poikkeuksellisen pienessä kotelossa.
Rakenne ja materiaali: Kontaktikonfiguraatio on 1 CO (yksi vaihtokosketin, SPDT). Kontaktimateriaalivaihtoehdot ovat AgNi (hopea-nikkeli) tai AgNi/Au (kovakullattu, parempi pienten signaalien kytkentään). Kotelo on tehostetulla tiivistyksellä varustettu (enhanced sealing), joka suojaa relettä juotos- ja puhdistusprosessin aikana – kotelon suojausluokka on IP67. Liitäntä on suoraan piirilevylle juotettava (PCB mount), nastaväli 5,0 mm.
Sähköiset ominaisuudet: Nimelliskuorma (AC1) on 5 A / 250 VAC (AgNi/AgNi-Au-kontakteilla) tai 8 A / 250 VAC (AgSnO₂-kontaktein varustetulla 1 NO -versiolla).
Kelan ominaisuudet: Kelajännitevaihtoehdot ovat 3, 5, 6, 9, 12, 24 tai 48 V DC.
Käyttökohteet: Soveltuu kodinkoneisiin, toimistolaitteisiin ja ohjauslaitteisiin, joissa vaaditaan erittäin pientä relekokoa yhdistettynä hyvään kytkentäkykyyn ja tiivistettyyn, pesunkestävään rakenteeseen.
Tekniset tiedot:
- SKU / tilauskoodi: RM40
- Valmistaja: Relpol S.A.
- Tuotesarja: RM40
- Komponenttityyppi: piirikorttirele (miniatyyrirele)
- Kontaktikonfiguraatio: 1 CO (SPDT)
- Nimellisvirta: 5 A / 250 VAC
- Kontaktimateriaali: AgNi tai AgNi/Au
- Nastaväli: 5,0 mm
- Suojausluokka: IP67 (tehostettu tiivistys)
- Liitäntä: piirilevyjuotos (PCB mount)
- Kelajännitevaihtoehdot: 3-48 VDC
