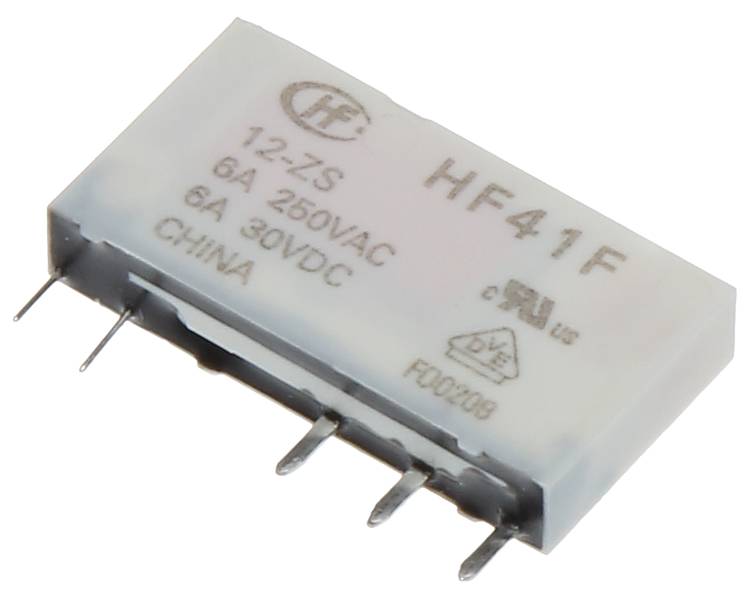

Piirikorttirele 1-vaihtokosketin 6A (Hongfa HF41F-sarja)
Hongfan HF41F-sarjan piirikorttirele 1 Form C -kosketintyypillä (vaihtokosketin) – kapea, vain 5 mm leveä subminiatyyrirele, joka soveltuu tilaa säästäviin ohjaus- ja kytkentäsovelluksiin, joissa vaaditaan korkeaa eristyslujuutta.

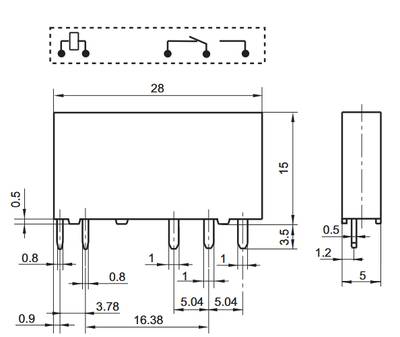

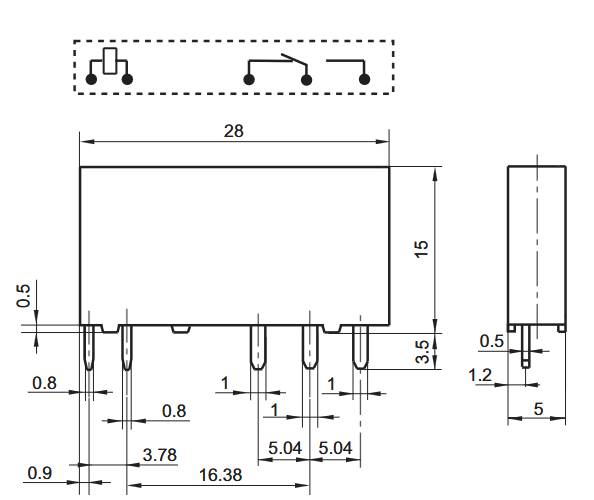

Rakenne ja liitäntä: Rele on muovilla tiivistetty ja roiskesuojattu (plastic sealed / flux proofed) rakenne, leveys vain 5 mm. Liitäntä on suora PCB-liitäntä, ja sarjaan on saatavana myös kytkentäkanta (sokkeli). Paino on noin 5 g.
Kosketin ja kytkentäkyky: Vaihtokosketin (1 Form C) kestää resistiivisellä kuormalla 6 A / 250 VAC tai 6 A / 30 VDC. Suurin sallittu kytkentäjännite on 400 VAC / 300 VDC ja suurin kytkentäteho 1500 VA / 180 W. Koskettimen vakiomateriaali on AgNi, ja vaativammille kuormille on saatavana AgSnO₂-koskettimella varustettu versio sekä kultapinnoitettu kosketin (pienemmälle kuormalle, kontaktiresistanssi ≤30 mΩ vs. ≤100 mΩ pinnoittamattomana). Pienin luotettava kytkentäkuorma on 5 VDC / 100 mA (kultapinnoitettu 10 mA). Toiminta-aika on enintään 8 ms ja palautumisaika enintään 4 ms.
Eristys ja ympäristönkesto: Jännitelujuus kelan ja koskettimien välillä on 4000 VAC ja avoimien koskettimien välillä 1000 VAC. Iskujännitekesto (surge) on jopa 6 kV kelan ja koskettimen välillä. Rakenne täyttää VDE 0700/0631 -standardin vahvistetun eristyksen vaatimukset. Eristysresistanssi on vähintään 1000 MΩ (500 VDC:llä mitattuna). Mekaaninen kestoikä on vähintään 1×10⁷ kytkentää. Sähköinen kestoikä vaihtokoskettimella (Z-tyyppi) on NO-koskettimelle 3×10⁴ kytkentää ja NC-koskettimelle 1×10⁴ kytkentää (6 A / 250 VAC / 30 VDC resistiivinen kuorma, AgNi, 85 °C). Käyttölämpötila-alue on poikkeuksellisen laaja, -40…+85 °C, ja kosteusalue 5–85 % RH.
Hyväksynnät: UL/CUL-hyväksytty (File No. E133481), VDE-hyväksytty (File No. 40020043) sekä CQC-sertifioitu (File No. CQC09002035072).
Tekniset tiedot:
- Mallisarja: HF41F (Hongfa), useita kelajännitevaihtoehtoja (mm. 5, 6, 9, 12, 18, 24, 48 ja 60 VDC)
- Valmistaja: Hongfa Relays Co., Ltd.
- Kosketintyyppi: 1 Form C (vaihtokosketin, SPDT)
- Rakenne: muovitiivistetty, roiskesuojattu, leveys 5 mm
- Paino: n. 5 g
- Rated Load: 6 A / 250 VAC, 6 A / 30 VDC (resistiivinen)
- Suurin sallittu jännite: 400 VAC / 300 VDC
- Suurin sallittu virta: 6 A
- Suurin sallittu kytkentäteho: 1500 VA / 180 W
- Koskettimen materiaali: AgNi (vakio), AgSnO₂- ja kultapinnoitevaihtoehdot saatavilla
- Koskettimen resistanssi: ≤100 mΩ (ei pinnoitettu) / ≤30 mΩ (kultapinnoitettu), 1 A / 6 VDC
- Pienin kytkentäkuorma: 5 VDC / 100 mA (10 mA kultapinnoitettuna)
- Toiminta-aika: ≤8 ms
- Palautumisaika: ≤4 ms
- Eristysresistanssi: ≥1000 MΩ (500 VDC)
- Jännitelujuus (kela–kosketin): 4000 VAC
- Jännitelujuus (avoimet koskettimet): 1000 VAC
- Iskujännitekesto (surge, kela–kosketin): 6 kV
- Mekaaninen kestoikä: ≥1×10⁷ kytkentää
- Sähköinen kestoikä (vaihtokosketin): NO 3×10⁴ / NC 1×10⁴ kytkentää (6 A, 250 VAC/30 VDC)
- Käyttölämpötila-alue: -40…+85 °C
- Käyttökosteus: 5–85 % RH
- Liitäntä: suora PCB-liitäntä
- Hyväksynnät: UL/CUL (File E133481), VDE (File 40020043), CQC (File CQC09002035072)
Yhteensopivuus: HF41F-sarjasta löytyy myös 1 Form A -kosketinversio (sulkeutuva kosketin), litteä pakkausversio (flat pack) sekä vaihtoehtoiset koskettimen pintakäsittelyt (AgSnO₂, kultapinnoite) vaativampiin kuormituksiin.
