Piirikorttirele 1-vaihtokosketin 6A (Carlo Gavazzi RSLM-sarja)

Carlo Gavazzin RSLM-sarjan sähkömekaaninen piirikorttirele SPDT-kosketintyypillä (1 vaihtokosketin) – erittäin kapea, vain 5 mm leveä teollisuusrele, joka soveltuu PLC-järjestelmien, venttiilien ja solenoidien ohjaukseen sekä muihin tilaa säästäviin ohjaussovelluksiin.

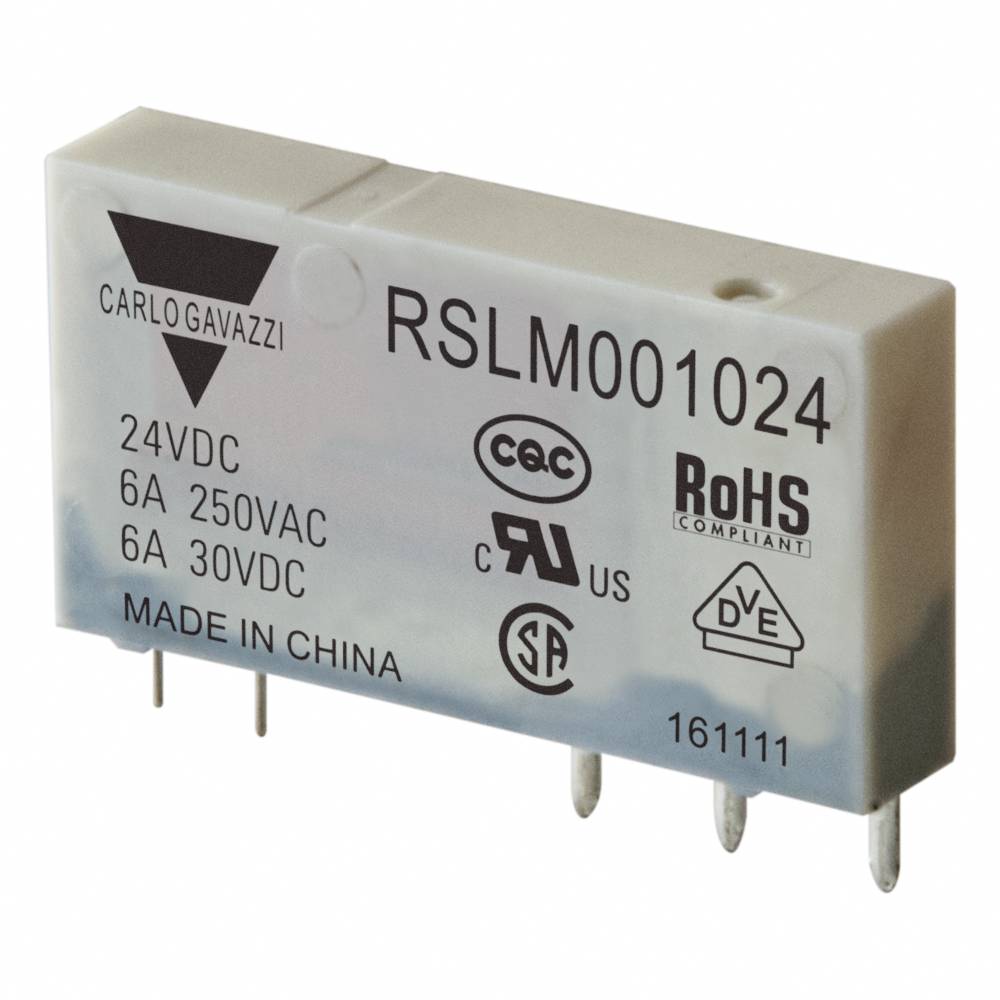

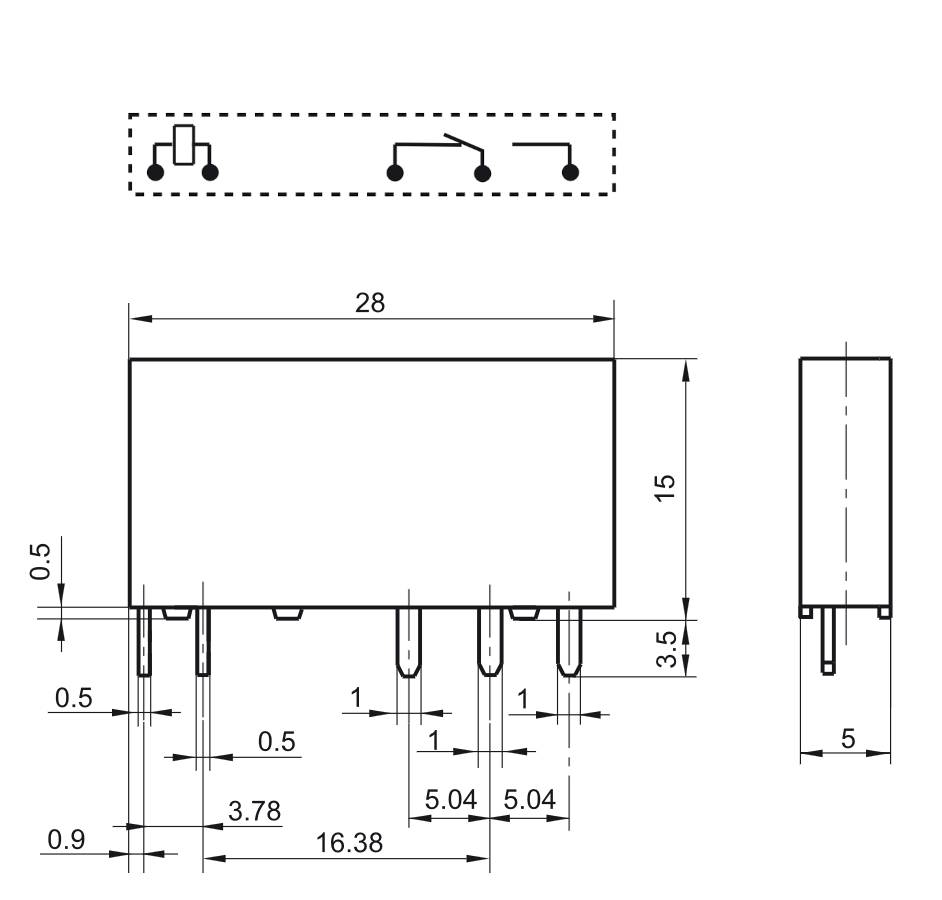

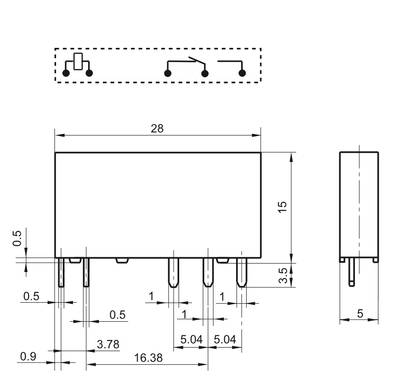

Rakenne ja liitäntä: Rele on erittäin kapea, mitat 28,0 × 5,0 × 15,0 mm, ja liitäntä on suora PCB-liitäntä. Paino on noin 5 g. Sarjaan on saatavana sekä DIN-kiskoasennukseen tarkoitettu kytkentäkanta (ZRLS-sarja, jousi- tai ruuviliitännällä) että PCB-asennukseen tarkoitettu kytkentäkanta (ZRLP-sarja).

Kosketin ja kytkentäkyky: SPDT-vaihtokosketin (1 Form C) kestää resistiivisellä kuormalla 6 A / 250 VAC tai 6 A / 30 VDC. Suurin sallittu kytkentäjännite on 400 VAC / 125 VDC ja suurin kytkentäteho 1500 VA / 180 W. Koskettimen materiaali on AgNi, ja koskettimen resistanssi on enintään 100 mΩ (mitattu 1 A / 6 VDC), tai kultapinnoitettuna enintään 30 mΩ. Toiminta-aika on enintään 8 ms ja palautumisaika enintään 4 ms.

Eristys ja ympäristönkesto: Jännitelujuus kelan ja koskettimen välillä on 4000 VAC ja avoimien koskettimien välillä 1000 VAC. Iskujännitekesto (surge) on jopa 6 kV. Rakenne täyttää VDE 0700/0631 -standardin vahvistetun eristyksen vaatimukset. Eristysresistanssi on vähintään 1000 MΩ (500 VDC:llä mitattuna). Iskunkestävyys on 49 m/s² (toimintahäiriöraja) ja 980 m/s² (tuhoutumisraja), ja tärinänkestävyys 10–55 Hz, kaksoisamplitudi 1 mm. Mekaaninen kestoikä on vähintään 1×10⁷ kytkentää; sähköinen kestoikä on NO-koskettimelle 3×10⁴ kytkentää ja NC-koskettimelle 1×10⁴ kytkentää (6 A, 250 VAC/30 VDC resistiivinen kuorma, AgNi, 85 °C). Käyttölämpötila-alue on -40…+85 °C ja kosteusalue 5–85 % RH.

Hyväksynnät: Sarja on RoHS-yhteensopiva, ja eristysjärjestelmä täyttää UL Class A -luokituksen vaatimukset.

Tekniset tiedot:

• Mallisarja: RSLM001 (Carlo Gavazzi Electromatic AG), useita kelajännitevaihtoehtoja (mm. 12, 24, 48 ja 60 VDC)
• Valmistaja: Carlo Gavazzi Electromatic AG
• Kosketintyyppi: SPDT, 1 vaihtokosketin (1 Form C)
• Mitat (P×L×K): 28,0 × 5,0 × 15,0 mm
• Paino: n. 5 g
• Rated Load: 6 A / 250 VAC, 6 A / 30 VDC (resistiivinen)
• Suurin kytkentäjännite: 400 VAC / 125 VDC
• Suurin kytkentävirta: 6 A
• Suurin kytkentäteho: 1500 VA / 180 W
• Koskettimen materiaali: AgNi
• Koskettimen resistanssi: ≤100 mΩ (vakio) / ≤30 mΩ (kultapinnoitettu), 1 A / 6 VDC
• Toiminta-aika: ≤8 ms
• Palautumisaika: ≤4 ms
• Eristysresistanssi: ≥1000 MΩ (500 VDC)
• Jännitelujuus (kela–kosketin): 4000 VAC
• Jännitelujuus (avoimet koskettimet): 1000 VAC
• Iskujännitekesto (surge): jopa 6 kV
• Iskunkestävyys: 49 m/s² (toimintahäiriö), 980 m/s² (tuho)
• Tärinänkestävyys: 10–55 Hz, kaksoisamplitudi 1 mm
• Mekaaninen kestoikä: ≥1×10⁷ kytkentää
• Sähköinen kestoikä: NO 3×10⁴ / NC 1×10⁴ kytkentää (6 A, 250 VAC/30 VDC)
• Käyttölämpötila-alue: -40…+85 °C
• Käyttökosteus: 5–85 % RH
• Liitäntä: suora PCB-liitäntä
• Vaatimustenmukaisuus: RoHS
• Eristysjärjestelmä: VDE 0700/0631 vahvistettu eristys, UL Class A

Yhteensopivuus: RSLM-sarjasta löytyy myös sulkeutuvalla koskettimella varustettu SPST-versio (RSLM100). Sarjaan on saatavana erikseen DIN-kiskoasennuskanta (ZRLS-sarja) ja PCB-asennuskanta (ZRLP-sarja).
