Piirikorttirele 1 vaihtokosketin 8A (RM96P)

Relpol S.A:n (Puola) valmistama RM96 on matalarakenteinen (vain 16,2 mm korkea) miniatyyrirele, joka on erityisen sopiva tiloihin, joissa asennuskorkeus on rajallinen. Sarja on saatavilla 1 CO- (vaihtokosketin), 1 NO- (sulkeutuva) ja 1 NC- (avautuva) kontaktikonfiguraatioina.

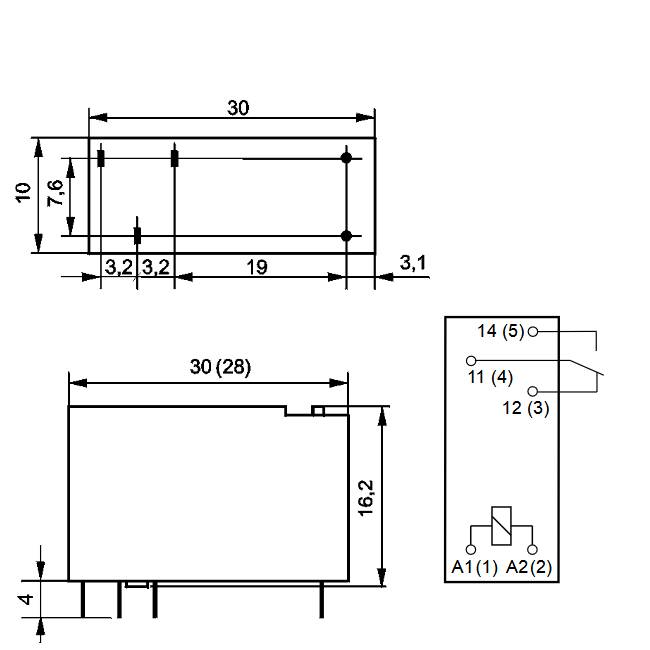

Rakenne ja materiaali: Kontaktikonfiguraatio on 1 CO (yksi vaihtokosketin, SPDT). Kontaktimateriaali on AgSnO₂ (hopea-tinaoksidi) tai AgSnO₂/Au (kovakullattu). Kotelo on saatavilla joko IP40- tai IP67-suojausluokassa. Mitat ovat 30 × 10 × 16,2 mm (1 CO -versio), paino 11 g. Nastaväli on 3,2 mm (1 CO) tai 5,0 mm (1 NO/1 NC). Liitäntä on suoraan piirilevylle juotettava (PCB mount); 1 CO -versio soveltuu myös kanta-asennukseen (ES 32 -kanta).

Sähköiset ominaisuudet: Nimellis-/maksimikytkentäjännite on 250 V / 400 V AC. Nimelliskuorma AC1-luokassa on 8 A / 250 VAC (tai jopa 10 A / 250 VAC UL/VDE-hyväksynnällä), AC15-luokassa 3 A/120V tai 1,5 A/240V, DC1-luokassa 8 A / 24 VDC. Moottorikuorma UL 508 -standardin mukaan on 1/2 HP (240VAC). Maksimi katkaisukyky (AC1) on 2000 VA. Kontaktiresistanssi on enintään 100 mΩ. Eristys on vahvistettu (reinforced insulation), dielektrinen lujuus kelan ja kontaktien välillä 4000 VAC, nimellinen syöksyjännite 4000 V (1,2/50µs), ylijänniteluokka III.

Kelan ominaisuudet: Kelajännitevaihtoehdot ovat 5, 6, 9, 12, 18, 24 tai 48 V DC. Nimellisteho on 0,22–0,3 W.

Kestävyys ja luotettavuus: Toiminta-/vapautumisaika on 10/5 ms. Sähköinen kestoikä nimelliskuormalla (8A, 250VAC) on yli 100 000 kytkentää, mekaaninen kestoikä yli 20 miljoonaa (2×10⁷) kytkentää. Käyttölämpötila-alue on -40…+85 °C (varastointi -40…+80°C). Eristysluokka on Class F (155°C). Tärinänkesto on 10 g (10-150 Hz).

Standardit: Tuote on RoHS-yhteensopiva.

Käyttökohteet: Soveltuu sovelluksiin, joissa asennuskorkeus on rajallinen ja tarvitaan silti hyvää kytkentäkykyä ja vahvistettua eristystä – esimerkiksi teollisuuden ohjauspiireihin ja kodinkoneisiin.

Tekniset tiedot:

• SKU / tilauskoodi: RM96P
• Valmistaja: Relpol S.A.
• Tuotesarja: RM96
• Komponenttityyppi: piirikorttirele (matalarakenteinen miniatyyrirele)
• Kontaktikonfiguraatio: 1 CO (SPDT)
• Nimellisvirta: 8 A / 250 VAC (10A UL/VDE)
• Maks. kytkentäjännite: 400 VAC
• Kontaktimateriaali: AgSnO₂ / AgSnO₂-Au
• Nastaväli: 3,2 mm
• Mitat (P×L×K): 30 × 10 × 16,2 mm
• Paino: 11 g
• Dielektrinen lujuus (kela–kontakti): 4000 VAC
• Mekaaninen kestoikä: >2×10⁷ kytkentää
• Sähköinen kestoikä (8A, 250VAC): >10⁵ kytkentää
• Toiminta-/vapautumisaika: 10/5 ms
• Käyttölämpötila: -40…+85 °C
• Suojausluokka: IP40 tai IP67
• Eristysluokka: Class F
• Standardimerkinnät: RoHS
