Piirikorttirele 2 sulkeutuvaa kosketinta 10A (Omron G4W-2212P-sarja)

Omronin G4W-sarjan piirikorttirele DPST-NO-kosketintyypillä (2 sulkeutuvaa koskettinta) – soveltuu kohteisiin, joissa tarvitaan kahden riippumattoman piirin samanaikaista kytkentää sekä korkeaa iskujännitekestoa ja luotettavaa galvaanista erotusta kelan ja koskettimien välillä.

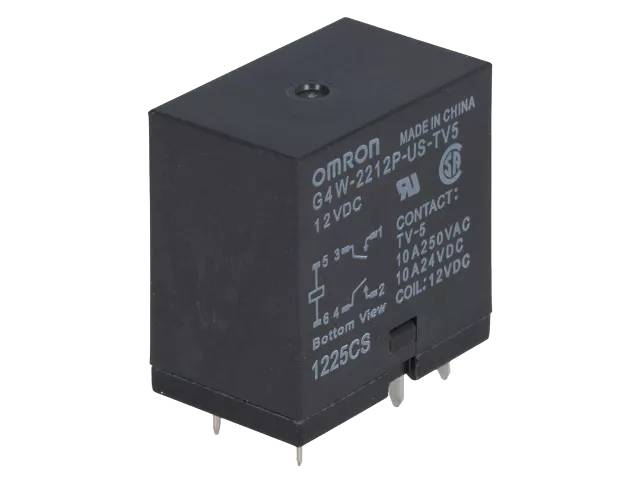

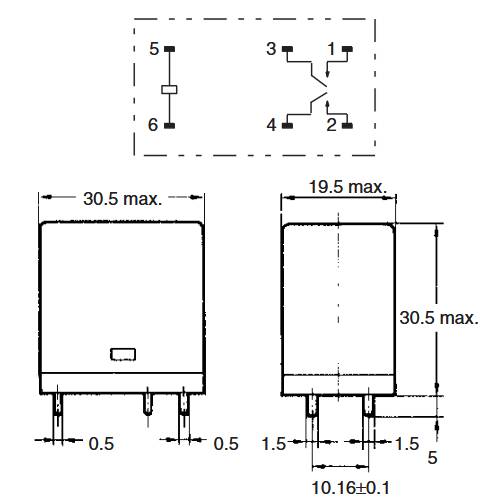

Rakenne ja liitäntä: Kotelointi on avoin/tiivistämätön rakenne, ja rele asennetaan piirikortille suoralla PCB-liitännällä 2,54 mm:n kansainvälisellä nastavälillä. Paino on noin 29 g. Ryömintäetäisyys kelan ja koskettimien välillä on vähintään 8 mm, mikä täyttää VDE C/250 -eristysvaatimukset.

Kosketin ja kytkentäkyky: DPST-NO-kosketimet (2a) kestävät resistiivisellä kuormalla 10 A / 250 VAC ja 10 A / 24 VDC, induktiivisella kuormalla (cosφ = 0,4 / L/R = 7 ms) 7,5 A / 250 VAC ja 5 A / 24 VDC. Suurin sallittu kytkentäjännite on 250 VAC / 125 VDC ja suurin kytkentäteho 2500 VA / 240 W (resistiivinen) tai 1850 VA / 120 W (induktiivinen). Koskettimen materiaali on AgCdO ja koskettimen resistanssi enintään 30 mΩ. Toiminta-aika on enintään 20 ms ja palautumisaika enintään 5 ms.

Eristys ja ympäristönkesto: Jännitelujuus kelan ja koskettimien välillä on 4000 VAC, kosketinnapojen eri polariteettien välillä 2000 VAC ja saman polariteetin koskettimien välillä 1500 VAC. Iskujännitekesto on 10 000 V (1,2×50 µs). Eristysresistanssi on vähintään 100 MΩ (500 VDC:llä mitattuna). Mekaaninen kestoikä on vähintään 5 000 000 kytkentää ja sähköinen kestoikä vähintään 100 000 kytkentää nimelliskuormalla. Käyttölämpötila-alue on -25…+55 °C.

Hyväksynnät: Sarja on UL508- ja CSA C22.2 No.14 -hyväksytty, SEMKO-hyväksytty sekä saatavana VDE EN61810-1 -hyväksytyllä versiolla. DPST-NO-tyyppi täyttää TV-5-luokituksen vaatimukset.

Tekniset tiedot:

• Mallisarja: G4W-2212P (Omron), useita kelajännitevaihtoehtoja (mm. 12, 24 ja 100 VDC)
• Valmistaja: Omron
• Kosketintyyppi: DPST-NO, 2 sulkeutuvaa koskettinta (2a)
• Virtakesto (resistiivinen): 10 A / 250 VAC, 10 A / 24 VDC
• Virtakesto (induktiivinen, cosφ 0,4 / L/R 7 ms): 7,5 A / 250 VAC, 5 A / 24 VDC
• Suurin kytkentäjännite: 250 VAC / 125 VDC
• Suurin kytkentävirta: 10 A
• Suurin kytkentäteho: 2500 VA / 240 W (resistiivinen), 1850 VA / 120 W (induktiivinen)
• Koskettimen materiaali: AgCdO
• Koskettimen resistanssi: ≤30 mΩ
• Toiminta-aika: ≤20 ms
• Palautumisaika: ≤5 ms
• Eristysresistanssi: ≥100 MΩ (500 VDC)
• Jännitelujuus (kela–kosketin): 4000 VAC
• Jännitelujuus (koskettimet, eri polariteetti): 2000 VAC
• Jännitelujuus (koskettimet, sama polariteetti): 1500 VAC
• Iskujännitekesto: 10 000 V (1,2×50 µs)
• Ryömintäetäisyys: ≥8 mm
• Mekaaninen kestoikä: ≥5 000 000 kytkentää
• Sähköinen kestoikä: ≥100 000 kytkentää
• Käyttölämpötila-alue: -25…+55 °C
• Paino: n. 29 g
• Liitäntä: suora PCB-liitäntä, 2,54 mm nastaväli
• Hyväksynnät: UL508 (File E41643), CSA C22.2 No.14 (File LR31928), SEMKO, VDE EN61810-1, TV-5 (DPST-NO)

Yhteensopivuus: Samasta G4W-sarjasta löytyy myös SPST-NO-versio yhdellä sulkeutuvalla koskettimella (G4W-1112P, 15 A), sekä ruuvi- ja pikaliitinversiot yläasennuskiinnikkeellä.
